A rede de tubulação atua como o sistema nervoso central de suas instalações. Selecione o material errado e você enfrentará imediatamente custos crescentes de energia, condições de trabalho inseguras e quedas crônicas de pressão. Um layout mal projetado cria uma pressão imensa nos compressores. Você deve equilibrar cuidadosamente as despesas iniciais de material com a eficiência energética e a mão de obra de instalação a longo prazo. As instalações modernas exigem um fornecimento de ar confiável, sem interrupções constantes para manutenção. Uma rede bem otimizada garante que as ferramentas operem com desempenho máximo e limita o desperdício desnecessário de energia.
Este guia fornece uma estrutura definitiva para avaliar materiais de tubos. Você aprenderá como determinar o tamanho exato para suas operações específicas. Também ajudaremos você a selecionar uma solução compatível e pronta para escala. A implementação dessas diretrizes garante que seu sistema de ar comprimido permaneça seguro, eficiente e pronto para futuras expansões.
O PVC é extremamente perigoso e estritamente proibido pela OSHA para o transporte de gases comprimidos; nunca use-o para tubulação de ar de fábrica.
Materiais tradicionais como ferro preto e cobre estão sendo rapidamente substituídos devido a problemas de corrosão interna e altos custos de mão de obra de instalação.
O tubo de ar de alumínio 6063 emergiu como o padrão da indústria devido às suas propriedades de corrosão zero, natureza leve e instalação modular.
Selecionar o diâmetro correto do tubo de ar de alumínio é fundamental para minimizar a queda de pressão (observe uma queda de menos de 1-2 psi em todo o sistema).
Escolher o fornecedor certo de tubos de alumínio com estoque robusto e suporte técnico acelera a implantação e garante o cumprimento da garantia.
Muitos gestores de instalações concentram-se inteiramente na compra de compressores eficientes. No entanto, muitas vezes ignoram a rede de distribuição. A tubulação cria um gargalo literal entre a sala do compressor e o ponto de uso. Se os tubos forem muito pequenos, a fricção retarda o fluxo de ar. Se os tubos enferrujam internamente, as superfícies ásperas causam turbulência no ar. Essa turbulência força seu compressor a trabalhar mais. A queda de pressão resultante priva as ferramentas pneumáticas da energia necessária. Os funcionários então enfrentam equipamentos lentos e produtos de qualidade inconsistente.
Uma instalação bem-sucedida da tubulação de ar na fábrica deve atender a quatro critérios rigorosos. Primeiro, requer zero riscos à segurança. Os materiais devem suportar altas pressões sem risco de explosão. Em segundo lugar, exige uma queda mínima de pressão. Você deseja menos de dois PSI de diferença entre o compressor e a queda mais profunda. Terceiro, o sistema não precisa de nenhum vazamento de ar. Mesmo pequenos vazamentos forçam os compressores a ciclos de trabalho constantes. Finalmente, você precisa de adaptabilidade. Os layouts do chão de fábrica mudam constantemente. Sua tubulação deverá permitir modificações rápidas sem mão de obra especializada.
Os preços iniciais dos materiais muitas vezes distraem os compradores das despesas reais do projeto. Tubos de ferro preto podem parecer baratos no papel. No entanto, eles exigem muitas horas de trabalho para rosquear, vedar e içar. Você deve avaliar a perda de energia por fricção e vazamentos ocultos ao longo do tempo. O tempo de inatividade para manutenção também esgota recursos. Quando um tubo de aço enferruja, ele envia detritos para válvulas pneumáticas caras. Os custos resultantes de reparos de equipamentos excedem em muito a economia inicial em matérias-primas para tubos. Operadores inteligentes analisam a velocidade da instalação, a retenção de energia e a prevenção de manutenção.
Tipo de material | Resistência à corrosão | Velocidade de instalação | Peso | Facilidade de modificação |
|---|---|---|---|---|
Ferro / Aço Preto | Muito pobre | Lento | Pesado | Difícil |
Cobre | Excelente | Moderado (brasagem) | Moderado | Difícil |
Aço inoxidável | Excelente | Lento (Soldagem/Prensagem) | Pesado | Difícil |
Plásticos (PVC) | Excelente | Rápido | Luz | Inseguro (Proibido) |
6063 Alumínio | Excelente | Muito rápido | Luz | Muito fácil |
O ferro preto continua comum em instalações industriais mais antigas. Oferece uma classificação de pressão muito alta. Os encanadores podem obtê-lo universalmente em qualquer distribuidor de hardware. Infelizmente, os benefícios terminam aí. O ferro é extremamente pesado. Instalações suspensas exigem suportes pesados e trabalho físico intenso. Os encanadores devem usar equipamento de rosqueamento para cada junta. Mais importante ainda, o ferro é altamente suscetível à ferrugem interna. Os compressores produzem umidade naturalmente. Essa umidade interage com o ferro, criando incrustações. Essa ferrugem eventualmente descama. Ele viaja rio abaixo, obstrui ferramentas pneumáticas e prejudica a qualidade do produto final.
O cobre oferece uma alternativa altamente resistente à corrosão ao ferro. Possui uma parede interior lisa. Essa suavidade promove excelente fluxo de ar e reduz a tensão do compressor. No entanto, o cobre acarreta um alto custo de matéria-prima. Os preços flutuam enormemente com base nos mercados globais. A instalação requer comerciantes qualificados para brasagem e soldagem. Este processo envolve chamas abertas, exigindo vigilância contra incêndio e licenças de instalação. Uma vez instalado, o cobre é rígido. A modificação posterior de um sistema de cobre requer o corte do tubo, a drenagem da linha e a soldagem de novos acessórios.
O aço inoxidável representa o nível premium para ambientes específicos. É ideal para fábricas de produtos químicos sanitários, de qualidade alimentar ou altamente corrosivos. Resiste completamente à ferrugem e suporta temperaturas extremas. Apesar destas vantagens, continua a ser a opção mais cara disponível. Os custos das matérias-primas são surpreendentes. A instalação é altamente trabalhosa, exigindo soldagem especializada ou ferramentas pesadas de encaixe por pressão. Para manufatura em geral ou oficinas de automóveis, o aço inoxidável é um grande exagero.
Não use PVC para ar comprimido. A OSHA emite regularmente boletins de perigo relativos ao PVC. O ar comprimido armazena grandes quantidades de energia cinética. Se um tubo de PVC sofrer impacto físico, ele se estilhaçará. Esta explosão envia estilhaços de plástico afiados pela área de trabalho. É uma grave violação de segurança. O CPVC se comporta de maneira semelhante. A tubulação PEX lida tecnicamente com a pressão do ar com segurança, sem quebrar. Às vezes, pequenas garagens residenciais usam PEX. No entanto, o PEX não é adequado para ambientes comerciais. Degrada-se rapidamente sob luz UV. Ele também cede em longas corridas, criando armadilhas para a umidade.

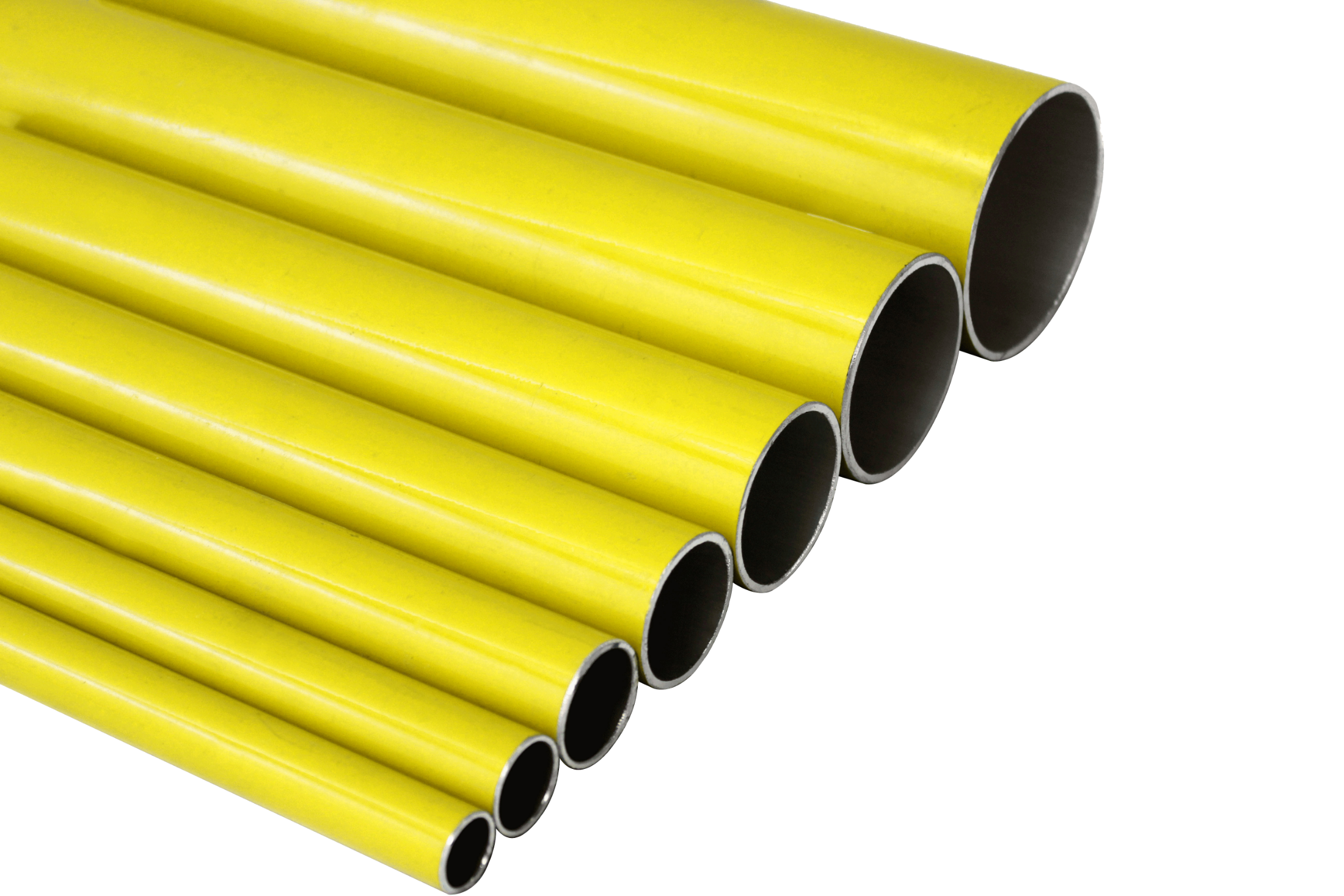

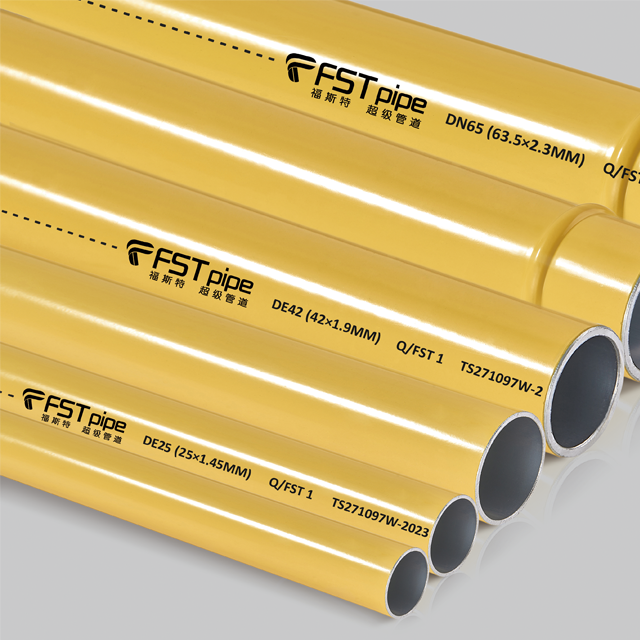

A engenharia moderna favorece o tubo de ar de alumínio 6063 para redes de ar industriais. O alumínio apresenta um interior liso e anodizado. Este revestimento evita completamente a ferrugem interna. Como a parede interna nunca sofre corrosão, ela mantém um fluxo laminar consistente. O fluxo laminar significa que o ar viaja suavemente, sem turbulência. Esta eficiência reduz o consumo de energia do seu compressor. Você fornece o máximo de CFM para suas ferramentas enquanto gasta menos com eletricidade.
Os sistemas de alumínio utilizam tecnologia modular. Os instaladores usam acessórios de compressão simples ou push-to-connect. Você não precisa de máquinas de rosqueamento. Você não precisa de maçaricos de solda. Você corta o tubo, rebarba a borda e junta a conexão. Essa modularidade transforma o trabalho de manutenção. Se precisar adicionar uma nova estação de trabalho, isole a zona. As equipes de manutenção podem instalar um novo bloco removível em minutos. Basta fazer um furo, colocar um encaixe de sela e restaurar a pressão. A escalabilidade torna-se fácil.
O alumínio proporciona uma integridade estrutural excepcional, ao mesmo tempo que permanece notavelmente leve. É significativamente mais leve que o ferro ou o cobre. Esta redução de peso faz uma enorme diferença durante a instalação. Uma pessoa pode facilmente carregar uma vara de alumínio de 6 metros em um elevador de tesoura. O peso mais leve também significa que você precisa de menos suporte estrutural para montagem suspensa. Do ponto de vista da segurança, o alumínio não se estilhaça como o PVC. Ele lida com cargas industriais de alta pressão de forma segura e previsível.
Os tradicionalistas costumam apontar os custos iniciais do material. O tubo de alumínio custa mais por metro do que o ferro preto básico. Este fato é inegável. Porém, você deve avaliar todo o processo de instalação. O uso de alumínio gera uma redução de 50-70% na mão de obra de instalação. Um trabalho que leva duas semanas com ferro leva três dias com alumínio. Essa economia de mão de obra compensa o prêmio inicial do material quase imediatamente. Você obtém um sistema superior e sem ferrugem por aproximadamente o mesmo preço de instalação.
Dimensionar corretamente a tubulação evita quedas de pressão desastrosas. Você deve avaliar três variáveis principais antes de comprar materiais.
Total CFM necessário: Calcule os pés cúbicos por minuto que suas ferramentas consomem simultaneamente.
Pressão operacional: Determine o PSI alvo necessário na estação de trabalho mais distante.
Distância Linear Total: Meça todo o comprimento do circuito da tubulação, incluindo quedas verticais.
O atrito aumenta em longas distâncias. O alto fluxo de CFM através de tubos estreitos cria um atrito massivo. Você deve equilibrar essas dimensões para manter o fluxo de ar suave.
Os engenheiros usam uma tabela específica de tamanhos de tubos de alumínio para mitigar a queda de pressão. Não adivinhe o diâmetro do tubo de ar de alumínio . O uso desses gráficos garante que você permaneça abaixo do limite de queda de 2 PSI. Por exemplo, um tubo de 20 mm (3/4') funciona perfeitamente para ramais curtos que alimentam uma única ferramenta. No entanto, se seu coletor principal exceder 100 pés e transportar 100 CFM, você precisará de pelo menos um tubo de 40 mm (1,5') ou 50 mm (2'). Aumentar o tamanho do coletor principal é sempre uma prática de engenharia segura. Ele atua como um receptor de ar adicional, amortecendo demandas repentinas.
Sempre projete sua rede como um “circuito fechado” ou anel principal. Nunca use um layout de linha reta "sem saída" se puder evitá-lo. Um anel principal conecta a extremidade do tubo de volta ao início. Este layout permite que o ar viaje em duas direções em direção a qualquer ponto de demanda. Ele equaliza a pressão em todo o chão de fábrica. Matematicamente, um anel principal corta a distância efetiva pela metade. Esta configuração reduz drasticamente o atrito e mantém a pressão estável durante picos de alta demanda.
O alumínio se expande e contrai conforme a temperatura ambiente muda. Esta realidade física se aplica a todos os metais. Se você percorrer uma linha reta de tubo de alumínio por 60 metros, o calor do verão fará com que ele cresça. Se o tubo estiver rigidamente travado contra as paredes, ele irá entortar ou estourar as conexões. Você deve construir loops de expansão em trechos longos e retos. Use quatro cotovelos de 90 graus para criar uma forma de “U”. Alternativamente, instale mangueiras trançadas flexíveis em intervalos estratégicos. Esses pontos flexíveis absorvem o movimento com segurança.
Os compressores extraem a umidade do ar ambiente. Mesmo usando um secador de ar refrigerado, ocorre alguma umidade. Você deve gerenciar essa condensação de forma proativa.
Pescoços de Cisne: Sempre retire o ar do topo da linha principal. Use um encaixe pescoço de ganso para direcionar o ar para cima e para baixo. A água viaja ao longo da parte inferior do coletor principal. Tocar de cima para baixo garante que o ar seco chegue às suas ferramentas.
Inclinação do tubo: Incline ligeiramente o coletor principal (cerca de 1 polegada por 10 pés) em direção a um ponto de drenagem.
Pernas de gotejamento: Instale uma perna de gotejamento vertical na parte inferior de cada linha de gotejamento. Equipe esta perna com uma válvula de drenagem automática para expelir a umidade coletada.
Apoiar seus tubos corretamente evita falhas mecânicas. Siga as diretrizes baseadas em evidências para o espaçamento dos cabides. Se você colocar os cabides muito afastados, o tubo de alumínio cederá. A flacidez cria pontos baixos. A água se acumula nesses pontos baixos, restringindo o fluxo de ar e causando explosões repentinas de umidade nas ferramentas. Geralmente, suporte tubos de 20 mm a cada 5 pés. Para tubos maiores de 40 mm ou 50 mm, coloque cabides a cada 2,5 a 3 metros. Coloque sempre um suporte perto de componentes pesados, como válvulas ou reguladores de filtros.
Nunca selecione um fornecedor com base apenas no preço mais baixo por metro. Os materiais mais baratos muitas vezes carecem de integridade estrutural ou anodização adequada. Procure fabricantes que utilizem rígidos padrões de qualidade ISO. Avalie suas políticas de garantia. Um fornecedor respeitável garante seu produto há pelo menos dez anos. Investigue suas práticas de transporte, pois longos tubos de alumínio exigem manuseio especializado de carga para evitar danos.
Certifique-se de que o fornecedor escolhido tenha em estoque uma ampla gama de componentes. Você precisa de acesso rápido a cotovelos, tês, válvulas de esfera e blocos de parede modulares. Evite que sistemas proprietários prendam você a ferramentas impossíveis de substituir. Os melhores sistemas utilizam ferramentas padrão e permitem fácil integração. Você deseja uma linha de produtos que ofereça pontos de conexão contínuos, tornando futuras expansões de fábrica simples e fáceis.
Priorize um fornecedor de tubos de alumínio que ofereça suporte de engenharia robusto. As melhores empresas oferecem análises gratuitas de engenharia e assistência de layout CAD. Eles oferecem calculadoras precisas de queda de pressão para verificar seu projeto. Antes de fazer o pedido, preencha esta lista de verificação:
Audite seus requisitos totais de CFM.
Meça as dimensões da sua fábrica e a altura do teto.
Identifique todos os locais de queda e conexões de ferramentas necessárias.
Entre em contato com um fornecedor para obter uma cotação abrangente da lista de materiais.
A otimização da rede de distribuição de ar das suas instalações requer um planejamento cuidadoso e os materiais certos. O aço tradicional e os plásticos perigosos já não atendem aos padrões industriais modernos. Investir em tubulações modulares de alumínio proporciona o melhor equilíbrio entre segurança, qualidade do ar e baixos custos operacionais durante a vida útil. Você elimina a ferrugem, evita quedas de pressão e reduz drasticamente as horas de instalação. Avalie cuidadosamente suas necessidades totais de fluxo de ar antes de comprar. Consulte uma tabela de dimensionamento verificada e entre em contato com um fornecedor experiente para especificar os requisitos exatos de sua instalação.
R: Absolutamente não. A OSHA proíbe estritamente o uso de PVC para transporte de ar comprimido. O PVC torna-se quebradiço com o tempo. Quando o ar pressurizado o atinge, o tubo pode quebrar, enviando perigosos estilhaços de plástico pelo seu espaço de trabalho. Sempre use metais aprovados como alumínio ou cobre.
R: A maioria dos sistemas industriais de tubulação de ar de alumínio suportam com segurança entre 190 e 232 PSI. Esta classificação depende do fabricante específico e da temperatura ambiente de operação. Sempre verifique as especificações com seu fornecedor antes da instalação.
R: Você pode facilmente modernizar sistemas usando adaptadores roscados padrão. Os fabricantes de tubos de alumínio fornecem conexões com conexões NPT (National Pipe Thread) padrão. Basta enroscar o adaptador de alumínio no tubo de ferro preto existente e, em seguida, empurrar o tubo de alumínio no encaixe modular.
R: Embora o PEX de alta densidade lide com a pressão do ar sem quebrar, ele não é recomendado para durabilidade comercial. O PEX afunda em longas distâncias, criando armadilhas de água. O diâmetro interno das conexões PEX também restringe significativamente o fluxo de ar, causando graves quedas de pressão na ferramenta.
