A tubulação dimensionada incorretamente força os compressores a trabalharem constantemente. Esta tensão desnecessária aumenta drasticamente os custos de energia. Ele também acelera o desgaste do equipamento em toda a instalação. Os gestores de instalações muitas vezes percebem tarde demais como a má infraestrutura de tubulações sabota a eficiência operacional geral. Se a pneumática não tiver a pressão adequada, a produção fica mais lenta. Criamos este guia para resolver exatamente esse problema. Ele fornece aos gerentes e engenheiros de instalações uma estrutura baseada em evidências. Você aprenderá como avaliar adequadamente os requisitos específicos do seu sistema. Mostraremos exatamente como determinar o tamanho ideal do tubo de ar comprimido antes de iniciar a aquisição. Ao dominar esses princípios de engenharia, você evita desperdícios de energia dispendiosos. Você também garante desempenho máximo em todos os terminais pneumáticos da sua planta. As seções a seguir detalham variáveis principais, layouts de sistema e matrizes de dimensionamento. Eles lhe darão o conhecimento prático necessário para projetar uma rede de distribuição de ar robusta e altamente eficiente.
O subdimensionamento causa graves quedas de pressão que privam as ferramentas pneumáticas; o superdimensionamento desperdiça despesas de capital iniciais.
O dimensionamento preciso depende de quatro variáveis interdependentes: taxa de fluxo de ar (CFM), pressão operacional (PSI), comprimento total do tubo e limites aceitáveis de queda de pressão.
O layout do sistema (loop versus beco sem saída) e o atrito interno do tubo (escolha do material) alteram dinamicamente os requisitos de diâmetro.
A seleção de um fornecedor confiável de tubos de ar comprimido exige a avaliação de seu suporte técnico, inventário de acessórios padronizados e conformidade com as classificações de segurança industrial.
Muitas instalações tratam as redes de distribuição de ar como algo secundário. Este erro cria consequências financeiras duradouras. mal dimensionada A tubulação de ar industrial estrangula a saída do compressor. Você acaba pagando por energia que não pode usar.
A queda de pressão está diretamente correlacionada ao consumo de energia. O compressor deve trabalhar mais para empurrar o ar através de caminhos restritos. Cada dois PSI de queda de pressão aumenta seus custos gerais de energia em aproximadamente um por cento. Se um tubo estreito criar um déficit de 10 PSI, suas contas de energia aumentarão 5% instantaneamente. Durante um ano operacional típico, essa ineficiência drena milhares de dólares do seu orçamento operacional. Ele força seu maquinário a funcionar em pontos de ajuste mais altos apenas para fornecer pressão de linha de base mínima ao chão de fábrica.
O fluxo inadequado no ponto de uso prejudica gravemente os ciclos de produção. As ferramentas pneumáticas requerem volumes específicos de ar para funcionar corretamente. Quando os tubos restringem esse fluxo, as pistolas de torque perdem potência. Os cilindros de classificação automatizados respondem lentamente. Os pulverizadores de tinta fornecem camadas irregulares. Essas inconsistências de pressão levam diretamente à má qualidade do produto. Você verá um aumento imediato nas taxas de sucata. Os operadores muitas vezes culpam as ferramentas. Eles raramente suspeitam que a infraestrutura de tubulação aérea esteja causando o gargalo.
Os planejadores de instalações enfrentam um rigoroso equilíbrio financeiro. Pagar por tubulações de diâmetro maior requer um investimento de capital inicial maior. No entanto, escolher tubos subdimensionados para economizar dinheiro cria inicialmente custos ocultos e crescentes. Você lutará constantemente contra o fluxo de ar restrito. O sistema exigirá manutenção constante. Os compressores falharão prematuramente devido à operação contínua com carga máxima. A alocação inteligente de capital significa hoje gastar um pouco mais em títulos principais de tamanho adequado. Isso evita enormes dores de cabeça operacionais amanhã. É altamente recomendável avaliar essas compensações cuidadosamente antes de finalizar os projetos.
Você não pode adivinhar o diâmetro correto do tubo de ar comprimido com base apenas na metragem quadrada da instalação. A engenharia adequada exige que você equilibre quatro métricas interdependentes.
Seu sistema deve lidar com a demanda simultânea máxima. Não dimensione os tubos com base no uso histórico médio. Determine a taxa máxima de fluxo de ar que sua instalação exige quando todas as máquinas operam simultaneamente. Você deve combinar esse pico de demanda com a capacidade total de produção do seu compressor. Se um compressor de 100 cavalos de potência empurra 400 pés cúbicos por minuto (CFM), o coletor principal deve acomodar 400 CFM sem criar turbulência.
A distância física do seu trecho de tubulação representa apenas metade da equação. Você também deve calcular o comprimento equivalente. Cada encaixe cria atrito. Válvulas, cotovelos e tês interrompem o fluxo laminar suave. Os engenheiros atribuem um valor de “comprimento equivalente” a esses componentes. Um único cotovelo de 90 graus pode adicionar um metro e meio de comprimento equivalente ao seu sistema. Você deve adicionar todos esses valores de componentes à distância da tubulação reta. Este número combinado fornece o verdadeiro comprimento total para seus cálculos.
A pressão do sistema altera a densidade do ar. Pressões operacionais mais altas comprimem as moléculas de ar mais próximas umas das outras. Este aumento de densidade significa que o mesmo volume de ar pode viajar através de um tubo menor. Por outro lado, pressões operacionais mais baixas exigem tubos maiores para movimentar a massa equivalente de ar. Sempre estabeleça sua pressão operacional de base antes de selecionar um diâmetro.
Os padrões da indústria exigem critérios de sucesso específicos para a distribuição de ar. Um sistema bem projetado visa uma queda de pressão não superior a 10% desde a descarga do compressor até o ponto de uso mais distante. Se o seu compressor produz 100 PSI, a ferramenta pneumática mais distante deve receber pelo menos 90 PSI. Manter a queda abaixo deste limite garante uma operação estável da máquina em toda a planta.
Os engenheiros geralmente contam com matrizes de referência rápida durante os estágios iniciais de planejamento. Esses gráficos fornecem excelentes estimativas básicas antes do início da matemática complexa.
A maioria dos gráficos usa uma abordagem de grade padrão. Você encontrará o comprimento total equivalente do tubo em um eixo. A taxa máxima de fluxo de ar (CFM) fica no outro eixo. Você simplesmente rastreia a interseção desses dois pontos de dados. A célula resultante indica o diâmetro interno mínimo recomendado. Aconselhamos arredondar para o próximo tamanho disponível comercialmente se a sua interseção ficar entre duas dimensões padrão.
Tabela 1: Guia de referência padrão para diâmetros mínimos de tubo (suposição de 100 PSI)
Taxa de fluxo de ar (CFM) | Comprimento da corrida: 100 pés | Comprimento da corrida: 300 pés | Comprimento da corrida: 500 pés |
|---|---|---|---|
50 CFM | 1 polegada | 1,25 polegadas | 1,5 polegadas |
150 CFM | 1,5 polegadas | 2 polegadas | 2 polegadas |
300 CFM | 2 polegadas | 2,5 polegadas | 3 polegadas |
500 CFM | 2,5 polegadas | 3 polegadas | 3,5 polegadas |
Você deve tratar os gráficos estáticos com ceticismo saudável. Eles operam com base em suposições rígidas. A maioria assume uma pressão operacional padronizada de 100 PSI. Eles também assumem paredes internas do tubo perfeitamente lisas. Uma tabela de tamanhos de tubos de ar comprimido é estritamente para selecionar materiais. Você nunca deve usá-los para aprovação final de engenharia. O mundo real inclui temperaturas flutuantes, coeficientes de atrito variados e mudanças direcionais complexas.
Certos projetos de instalações exigem fórmulas empíricas. Você deve abandonar gráficos simples se utilizar configurações de vários compressores alimentando um cabeçalho comum. Extensas linhas suspensas verticais também requerem modelagem matemática precisa. As fórmulas de dinâmica de fluidos levam em conta fatores exatos de atrito e limites de velocidade do ar. É altamente recomendável usar software de engenharia especializado para qualquer sistema que exceda 1.000 pés equivalentes.
Calcular o diâmetro perfeito não significa nada se você escolher os materiais errados ou configurar mal o layout. As decisões estruturais alteram dinamicamente o comportamento do ar dentro do tubo.
A rugosidade da superfície interna determina a velocidade. Os sistemas tradicionais de ferro preto ou aço galvanizado degradam-se com o tempo. A umidade inevitavelmente entra na corrente de ar. Isso faz com que o aço enferruje e incruste internamente. A ferrugem áspera aumenta dramaticamente o fator de atrito. Reduz o diâmetro interno efetivo, obstruindo o suprimento de ar. Defendemos fortemente materiais de furo liso. O alumínio extrudado e o cobre mantêm seu diâmetro interno imaculado indefinidamente. O alumínio, em particular, oferece um coeficiente de atrito notavelmente baixo. Ele garante uma velocidade constante do ar ano após ano.
A arquitetura do seu layout é tão importante quanto a escolha do material. Uma configuração sem saída percorre uma única linha reta do compressor até a ferramenta final. O ar deve percorrer toda a distância, acumulando perdas por atrito ao longo de cada centímetro.
Um layout de circuito fechado (anel principal) conecta o final do cabeçalho ao início. Esta vantagem estrutural permite que o ar flua em duas direções simultaneamente em direção a qualquer ponto de demanda. Ele efetivamente reduz pela metade a distância máxima que o ar deve percorrer. Essa configuração brilhante geralmente permite especificar um diâmetro geral menor do tubo, mantendo uma estabilidade de pressão superior.
Aconselhamos o planejamento das metas de produção de amanhã. Antecipe a trajetória de crescimento de cinco anos da sua instalação. Dimensionar o tubo coletor principal durante a construção inicial custa muito pouco em material extra. No entanto, a adaptação posterior de uma plataforma maior exige enormes despesas de mão-de-obra e dispendiosos tempos de inatividade das instalações.
Loops Principais: Dimensione-os agressivamente para expansão futura.
Linhas suspensas: Dimensione os ramais estritamente para a demanda local e atual de ferramentas.
Válvulas: Instale válvulas de isolamento generosamente para permitir adições modulares posteriormente.
A aquisição de materiais exige uma avaliação minuciosa do fabricante. Um fornecedor confiável de tubos de ar comprimido fornece muito mais do que apenas metal bruto.
Procure fornecedores que ofereçam amplo suporte de engenharia. Eles deveriam publicar dados verificados de comprimento equivalente para todos os seus acessórios proprietários. Fornecedores premium geralmente fornecem ferramentas ou calculadoras internas de validação de dimensionamento. Essa transparência prova que eles entendem a dinâmica dos fluidos. Ele também garante que suas taxas de fluxo cotadas correspondam ao desempenho do mundo real.
A segurança industrial não é negociável. Garantir que as linhas de produtos do fornecedor atendam aos rigorosos códigos internacionais. Seus tubos e conexões devem estar em conformidade com as diretrizes ASME B31.1 para tubulação de pressão. Eles também devem estar alinhados com os padrões ISO 8573 relativos à pureza do ar comprimido. Materiais não conformes apresentam graves riscos de explosão sob alta pressão. Sempre solicite documentos oficiais de certificação antes de assinar pedidos de compra.

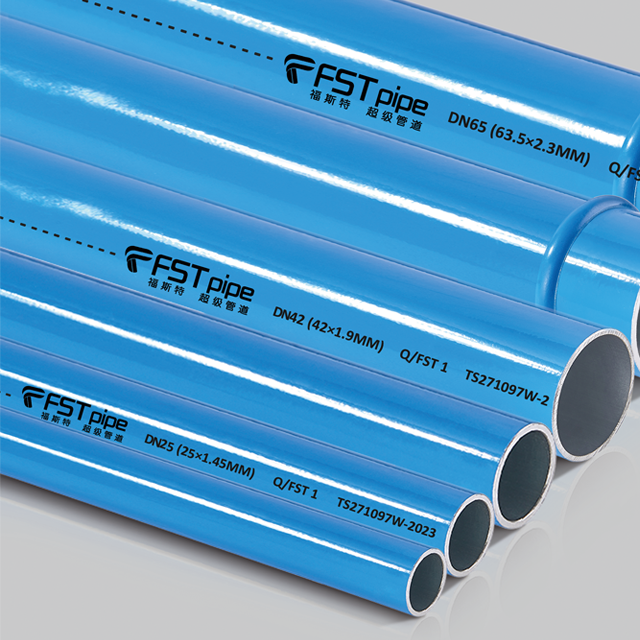

Avalie cuidadosamente o risco de dependência do fornecedor. Priorize os fornecedores que projetam sistemas modulares push-to-connect. A tubulação de alumínio moderna utiliza acessórios de compressão de anel de vedação seguros. Você pode modificar essas redes rapidamente usando ferramentas manuais básicas. Essa modularidade reduz tremendamente o tempo de inatividade da instalação. Ele reduz custos dispendiosos de mão de obra especializada, ao contrário do aço roscado tradicional que requer máquinas pesadas de rosqueamento.
Projetar uma rede de distribuição de ar eficiente exige atenção rigorosa aos detalhes. Você deve auditar com precisão suas taxas de fluxo atuais e futuras. Calcule o comprimento equivalente total considerando agressivamente cada válvula e cotovelo. Escolha um layout de circuito fechado e materiais de alumínio com furo liso para minimizar o atrito interno. Use essas métricas precisas para solicitar orçamentos precisos de fabricantes verificados. Recomendamos que você consulte um fornecedor especializado no início do processo. Peça-lhes que validem seus cálculos em relação aos projetos específicos de suas instalações. Seguir essas etapas disciplinadas garante que você implantará um sistema confiável. Você evitará permanentemente as dores de cabeça operacionais causadas pela infraestrutura subdimensionada.
R: Tubos subdimensionados criam velocidade do ar excessivamente alta e quedas de pressão severas. O compressor deve trabalhar horas extras para compensar. Você provavelmente experimentará a transferência de umidade para as ferramentas. Em última análise, o equipamento pneumático receberá pressão inadequada, causando desempenho lento, congestionamentos frequentes e degradação da qualidade de fabricação.
R: O cálculo da queda de pressão requer a avaliação de vários fatores interdependentes. Você deve analisar o diâmetro interno do tubo, o coeficiente de atrito do material do tubo e a taxa máxima de fluxo de ar. Em seguida, você combina a distância do tubo reto com o comprimento equivalente de todas as conexões e válvulas para determinar a perda total por atrito.
R: Sim, você deve sempre superdimensionar o circuito de distribuição principal. A atualização posterior de um cabeçote principal exige mão de obra cara e interrompe a produção da fábrica. No entanto, você pode manter linhas de distribuição e ramais individuais dimensionadas adequadamente para necessidades imediatas de aplicação local, a fim de equilibrar os custos iniciais de material.
