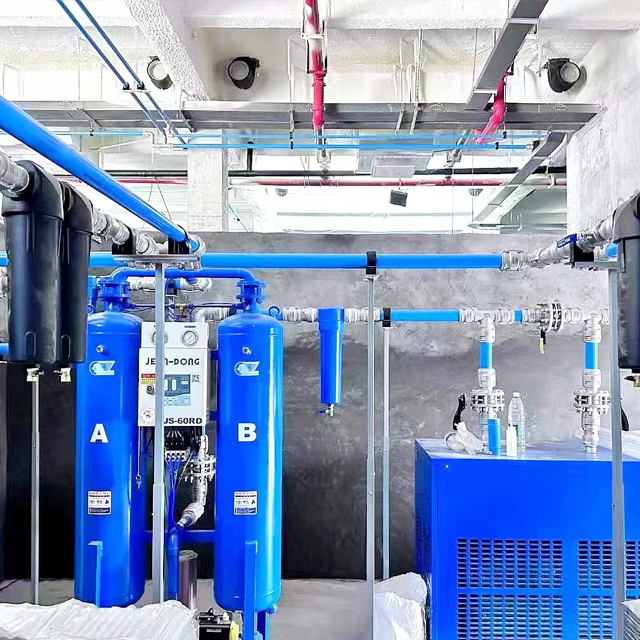

A tubulação subdimensionada cria quedas de pressão sistêmicas nas instalações industriais. Esta restrição força os compressores a trabalharem constantemente apenas para atender à demanda mínima. Por outro lado, tubulações superdimensionadas incorrem em despesas de capital desnecessárias durante a construção das instalações. Encontrar o equilíbrio ideal evita ineficiências graves e economiza dinheiro. Criamos este guia para fornecer uma estrutura estruturada e alinhada à engenharia para avaliar sua rede. Você precisa de metodologias confiáveis para finalizar decisões de dimensionamento de maneira eficaz. O dimensionamento ideal requer equilíbrio entre a vazão máxima, a distância total percorrida e a complexidade do layout. Você não pode confiar em suposições ao projetar o sistema pneumático de uma instalação. Exige cálculo cuidadoso e planejamento estratégico. Você aprenderá como avaliar a perda por atrito, selecionar materiais adequados e avaliar layouts com eficiência. Dominar esses princípios garante um desempenho estável e protege seus investimentos em equipamentos no longo prazo.
O dimensionamento determina a eficiência: uma redução de uma polegada no diâmetro ideal do tubo pode aumentar significativamente a perda por atrito e os custos de energia ao longo de um ano.
O layout é tão importante quanto o comprimento: cada cotovelo, T e válvula adicionam 'comprimento equivalente' que deve ser levado em consideração nos cálculos do tamanho do tubo do compressor de ar.
Especificações de descarga: O tubo de descarga do compressor requer dimensionamento e considerações de material distintos devido ao alto calor e à velocidade inicial.
A verificação do fornecedor é fundamental: a parceria com um fornecedor confiável de tubulação para compressores de ar garante a conformidade com os padrões de segurança e o acesso a dados precisos de fluxo do sistema.
Muitos gerentes de instalações industriais subestimam fortemente como o diâmetro afeta os lucros finais. O atrito dentro de tubos subdimensionados leva a uma perda significativa de PSI no ponto de uso. Chamamos esse fenômeno de queda de pressão . Ele força ferramentas pneumáticas, válvulas automatizadas e pistolas de pulverização a operarem abaixo de seus limites de potência ideais. Os operadores muitas vezes compensam as ferramentas de pulverização aumentando a pressão de saída do compressor central. Isso desperdiça imensas quantidades de energia e desestabiliza toda a rede.
Considere o multiplicador de energia padrão da indústria usado pelos engenheiros de fábrica. Cada 2 PSI de excesso de pressão exigido no compressor utiliza aproximadamente 1% mais energia. Se você perder 10 PSI em uma rede de distribuição mal projetada, desperdiçará 5% mais eletricidade anualmente. Frequentemente vemos esse erro fundamental custar às fábricas dezenas de milhares de dólares todos os anos. A fuga financeira ocorre silenciosamente, escondida nas contas de serviços públicos padrão.
Além disso, infra-estruturas subdimensionadas danificam máquinas caras. Forçar um compressor a funcionar a pressões elevadas acelera constantemente o desgaste dos componentes. Ele sobrecarrega o motor de acionamento e degrada prematuramente as vedações rotativas internas. Também aumenta a temperatura ambiente de operação, o que encurta o ciclo de vida do óleo lubrificante. O dimensionamento adequado protege seus investimentos em equipamentos. Garante que o compressor opere confortavelmente dentro dos parâmetros de projeto pretendidos. Em última análise, investir antecipadamente nas dimensões certas reduz suas contas de serviços públicos e minimiza o tempo de inatividade inesperado para manutenção.
Você deve avaliar diversas variáveis dinâmicas para construir um sistema altamente confiável. Um robusto de tubulação de compressor de ar projeto depende da coleta precisa de dados no chão da instalação. Vejamos os elementos fundamentais que você precisa medir para garantir o sucesso.
Primeiro, você deve identificar seu fluxo de ar máximo em pés cúbicos por minuto (CFM). O dimensionamento deve levar em conta a demanda de pico e não apenas a potência nominal do compressor. Calcule com precisão o uso simultâneo total de ferramentas e máquinas. Você precisa de volume suficiente para suportar todos os dispositivos pneumáticos funcionando simultaneamente durante seu turno de produção mais movimentado. Se você subdimensionar com base no uso médio, seu sistema irá engasgar durante os horários de pico de operação.
Em seguida, leve em consideração sua pressão operacional (PSI). Existe uma relação inversa direta entre pressão e volume. Sistemas de pressão mais baixa geralmente requerem tubos de maior diâmetro. Isto compensa a força motriz reduzida para manter o fluxo adequado em toda a fábrica. Sistemas de pressão mais alta podem empurrar o ar através de linhas menores, mas gerar essa alta pressão é caro e aumenta o desgaste do equipamento.
A distância total percorrida também desempenha um papel importante em seus cálculos. A velocidade do ar e a perda por atrito aumentam drasticamente ao longo da distância. A fricção do ar contra as paredes internas retarda o fluxo. Portanto, percursos horizontais e verticais mais longos necessitam de aumentos de diâmetro para reduzir a resistência. Você deve medir todo o caminho desde a sala do compressor até a máquina mais distante para estabelecer um comprimento de linha de base preciso.
Finalmente, planeje sempre a capacidade de expansão futura. É altamente recomendável criar um buffer de capacidade de 20 a 30% em seu projeto atual. As instalações de produção crescem e a adição de novos equipamentos automatizados exige mais fluxo de ar. Aumentar o tamanho do seu cabeçalho principal hoje evita projetos de repipeing dispendiosos e dispendiosos amanhã.
Os engenheiros industriais usam matrizes de dimensionamento padrão para estabelecer uma linha de base inicial. Você plota o CFM necessário em relação ao comprimento físico total do tubo. Esta rápida referência cruzada fornece um tamanho preliminar do tubo do compressor de ar antes de você refinar os detalhes.
CFM de linha de base vs. Matriz de dimensionamento de comprimento de tubo
Máximo CFM necessário | Comprimento de corrida de até 50 pés | Comprimento de corrida de 51 a 200 pés | Comprimento de execução 201 a 500 pés |
|---|---|---|---|
25 - 50 CFM | Diâmetro de 3/4 de polegada | 1 polegada de diâmetro | Diâmetro de 1-1/4 polegada |
50 - 100 CFM | 1 polegada de diâmetro | Diâmetro de 1-1/4 polegada | Diâmetro de 1-1/2 polegada |
100 - 200 CFM | Diâmetro de 1-1/4 polegada | Diâmetro de 1-1/2 polegada | 2 polegadas de diâmetro |
200 - 400 CFM | 2 polegadas de diâmetro | Diâmetro de 2-1/2 polegadas | Diâmetro de 3 polegadas |
Lidar com a transição imediata do compressor é altamente crítico. O tubo de descarga do compressor absorve punições severas diariamente. Deve corresponder ou exceder ligeiramente o tamanho da porta de descarga do compressor. Além disso, precisa suportar temperaturas de pico de descarga e velocidades turbulentas iniciais. O ar quente sai rapidamente do compressor, portanto este segmento específico requer materiais duráveis e isolamento de vibração para evitar rachaduras.
Você também deve definir limites de velocidade estritos para toda a rede. As diretrizes da indústria sugerem manter as plataformas principais abaixo de 20-30 pés por segundo. Altas velocidades causam turbulência agressiva e estimulam a transferência de umidade. O ar mais lento permite que o vapor de água se condense com segurança antes de atingir suas ferramentas sensíveis. O excesso de velocidade essencialmente transforma sua tubulação em um túnel de vento, retirando a umidade dos coletores e empurrando-a para os cilindros pneumáticos.
Por último, lembre-se de como o material influencia o seu dimensionamento. A suavidade da parede interna afeta fortemente o atrito interno. O alumínio modular liso altera a eficiência real do fluxo em comparação com o ferro galvanizado ou preto. Mesmo em diâmetros idênticos, um interior liso evita melhor a perda de pressão do que um interior texturizado. A corrosão dentro dos tubos de ferro aumenta o atrito ao longo do tempo, reduzindo efetivamente o diâmetro interno e sufocando o fluxo de ar.
A distância não é o único fator que cria resistência ao fluxo. Um complexo da tubulação do compressor layout introduz vários novos pontos de atrito. Usamos a regra 'Comprimento equivalente' para calcular isso com precisão.
Cada conexão adiciona resistência equivalente a pés de tubo reto. Um cotovelo, um redutor ou um tee criam turbulência à medida que o ar muda de direção. Por exemplo, um único cotovelo de 90 graus de 2 polegadas pode adicionar 1,5 metro de comprimento equivalente ao seu sistema. Você deve resumi-los e adicioná-los à sua distância física total. Deixar de levar em conta dezenas de acessórios resulta em uma rede gravemente subdimensionada.
A forma geral do layout também determina regras de dimensionamento. Existem duas configurações principais a serem consideradas:
Sistemas de linha reta: requerem diâmetros progressivamente maiores à medida que o trecho se estende. O ar flui apenas em uma direção. Portanto, a extremidade da linha ficará sem ar se o tubo for muito estreito. Esta configuração é comum em edifícios longos e estreitos.
Sistemas Ring Main (Loop): Permitem que o ar flua em duas direções simultaneamente. Esta configuração reduz pela metade a carga efetiva no tubo. Um loop geralmente permite usar um diâmetro menor para o coletor principal, mantendo ao mesmo tempo excelente fluxo e pressão equalizada em todos os lugares.
Não se esqueça de dimensionar suas linhas suspensas com cuidado. Esses tubos verticais alimentam equipamentos individuais a partir da plataforma suspensa. Eles podem ser menores que o cabeçalho principal para economizar custos. No entanto, você deve dimensioná-los adequadamente para atender aos requisitos de CFM específicos da máquina. Aconselhamos tocar nas linhas suspensas do topo do cabeçalho principal usando um encaixe de pescoço de cisne. Esta técnica evita que a água condensada escorra para as ferramentas.
A aquisição dos materiais certos garante segurança e desempenho a longo prazo. Você deve examinar minuciosamente o fornecedor da tubulação do compressor de ar antes de finalizar sua lista de compras.
O suporte técnico e a validação são absolutamente fundamentais. Procure fornecedores que ofereçam verificação de engenharia do seu layout. Eles devem revisar seus esquemas, verificar a matemática do comprimento equivalente e confirmar suas escolhas de tamanho. Um fornecedor forte atua como um parceiro técnico, oferecendo orientação e simulações de fluxo antes de você se comprometer com uma compra.
As certificações de materiais garantem a segurança no local de trabalho e a conformidade regulatória. Os fornecedores devem fornecer materiais classificados estritamente para aplicações de ar comprimido. Você deve evitar totalmente o PVC padrão. O PVC padrão apresenta graves riscos de estilhaçamento quando pressurizado e degrada-se rapidamente quando exposto a óleos de compressor. Certifique-se de que seu fornecedor forneça soluções de metal ou polímeros especializados rigorosamente testadas para ambientes industriais de alta pressão.
A disponibilidade de acessórios especializados é extremamente importante para a flexibilidade futura. Avalie se o fornecedor possui acessórios modulares e componentes de conexão rápida. Essas peças especializadas simplificam as modificações de layout e atenuam as perdas de pressão em curvas complexas. Quando uma nova máquina chega, os acessórios modulares permitem que você acesse a linha principal rapidamente, sem desligar toda a fábrica para soldagem ou rosqueamento.
A otimização da sua rede pneumática requer precisão e planejamento diligente. Exploramos a ligação crítica entre o dimensionamento preciso dos tubos, a eficiência energética e a estabilidade operacional. Adivinhar seus diâmetros apenas leva ao desperdício de eletricidade, ao mau desempenho da ferramenta e ao maquinário danificado.
Calcule com precisão sua demanda máxima de CFM e mapeie comprimentos totais equivalentes, incluindo todos os acessórios.
Escolha uma configuração de anel principal sempre que possível para equalizar o fluxo de ar e reduzir o tamanho da plataforma.
Selecione materiais suaves e de alta qualidade para minimizar o atrito interno e prevenir a corrosão.
Agende uma revisão final de engenharia dos requisitos de layout e fluxo antes de comprar qualquer material.
Dê o próximo passo hoje para proteger sua infraestrutura. Recomendamos que você consulte sua equipe técnica ou utilize uma calculadora de dimensionamento fornecida para finalizar as especificações do seu sistema. Dedicar algum tempo para projetar o layout perfeito garante que suas instalações permaneçam produtivas, seguras e altamente eficientes nas próximas décadas.
R: Funcionalmente, tubos superdimensionados atuam como armazenamento de ar adicional (capacidade do receptor) e não prejudicam o sistema, mas aumentam desnecessariamente os custos iniciais de material e instalação.
R: As melhores práticas da indústria determinam uma queda de pressão máxima de 10% (ou menos) desde a descarga do compressor até o ponto de uso mais distante.
R: Sim. Como o ar que sai do compressor é quente, o tubo de descarga deve ser um material resistente a altas temperaturas (como aço inoxidável, cobre ou alumínio especializado) e vibrar independentemente da tubulação de distribuição rígida.
