A tubulação continua sendo o ponto de falha mais comum em sistemas de geração de nitrogênio no local. Quando essas redes de serviços públicos falham, elas impactam diretamente a pureza do gás, aumentam a carga de trabalho do compressor e destroem o retorno geral do investimento em energia. Os gerentes de instalações muitas vezes tratam a distribuição de gás como uma reflexão tardia, mas o roteamento inadequado ou a seleção de materiais podem prejudicar uma planta que de outra forma seria eficiente.
Os parâmetros padrão de distribuição de ar comprimido ficam drasticamente aquém das aplicações de nitrogênio. O nitrogênio exige padrões de pureza rigorosos, muitas vezes atingindo até 99,999% em processos downstream sensíveis. Devido a esse limite de alta pureza, o impacto financeiro dos vazamentos atmosféricos ou da contaminação interna torna-se significativamente pior do que uma perda de ar padrão.
Este guia fornece aos gerentes e engenheiros de instalações uma estrutura objetiva para avaliar materiais, protocolos de dimensionamento e fornecedores para distribuição de nitrogênio e gás inerte. Você aprenderá como evitar armadilhas comuns de contaminação, dimensionar adequadamente suas linhas e projetar um sistema projetado para máxima confiabilidade.
O material determina a pureza: A atualização para um tubo de nitrogênio de alumínio ou aço inoxidável evita a oxidação interna, protegendo as membranas sensíveis do gerador PSA (Adsorção por oscilação de pressão) e as aplicações finais.
Vazamento multiplica custos: Uma queda de pressão em um sistema de tubulação de nitrogênio força o compressor de ar de alimentação a trabalhar demais, aumentando drasticamente os gastos de energia em comparação com vazamentos de ar padrão.
A modularidade acelera a implantação: Os sistemas de alumínio modulares e de encaixe por pressão minimizam o tempo de inatividade da instalação e eliminam os riscos de segurança associados ao trabalho a quente (soldagem).
A avaliação do fornecedor exige especificidade: um fornecedor qualificado de tubulação de gás industrial deve fornecer cálculos documentados de queda de pressão e garantias de ausência de vazamentos, e não apenas materiais a granel.
O atrito dentro de tubos ásperos ou subdimensionados força o compressor de ar de alimentação a operar em pressões muito mais altas. Os operadores frequentemente compensam o fluxo fraco aumentando a pressão de descarga do compressor. Essa abordagem cria uma enorme penalidade energética. Cada aumento de 2 PSIG na queda de pressão equivale a aproximadamente um aumento de 1% no consumo de energia do compressor. Durante um ano de produção típico, uma rede mal concebida desperdiça milhares de dólares apenas em eletricidade.
A umidade geralmente permanece no fluxo de ar comprimido do pré-gerador. Quando você direciona esse ar úmido através de tubos de ferro padrão, as paredes internas rapidamente começam a enferrujar. Esta oxidação interna cria incrustações de partículas. À medida que a ferrugem se desfaz, ela viaja rio abaixo e destrói o meio de filtração do gerador de nitrogênio. Em última análise, esta contaminação arruína a pureza do gás pós-gerador e danifica equipamentos sensíveis de uso final. Atualizar seu tubo de ar de nitrogênio é essencial para interromper esse ciclo de degradação.
Os vazamentos de nitrogênio são exponencialmente mais caros do que os vazamentos de ar comprimido padrão. Você deve levar em consideração a proporção de geração. Normalmente são necessários quatro volumes de ar comprimido (às vezes mais) para gerar um único volume de nitrogênio de alta pureza. Portanto, perder um pé cúbico de nitrogênio significa que você desperdiçou essencialmente quatro pés cúbicos de ar comprimido caro. Estancar os vazamentos na fonte torna-se um imperativo financeiro, e não apenas uma tarefa de manutenção.
Você deve comparar os materiais com base nas realidades de implementação, nos custos iniciais e na confiabilidade a longo prazo. Um sistema de tubulação de nitrogênio adequado requer materiais que não se degradem sob pressão nem exponham o fluxo de gás a contaminantes.
Ideal para: aplicações de alta pureza, incluindo embalagens de alimentos e bebidas, fabricação farmacêutica, montagem de eletrônicos e corte a laser.
Prós: Ele fornece resistência máxima à corrosão e lida facilmente com altas pressões operacionais. Você experimenta degradação zero ao longo da vida útil do material.
Contras: comanda um custo inicial de material mais alto. A instalação também requer ferramentas especializadas de ajuste por pressão ou mão de obra qualificada em soldagem orbital.

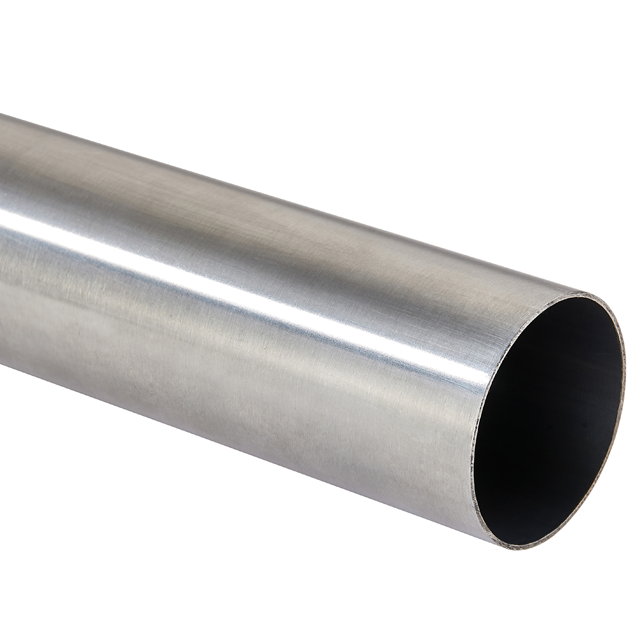

Recomendamos uma rede moderna de tubos de nitrogênio em aço inoxidável para qualquer instalação onde vestígios de contaminantes possam provocar recalls massivos de produtos.
Melhor para: Ampla fabricação industrial e requisitos gerais de aplicação.
Prós: O alumínio permanece leve e inerentemente resistente à corrosão. Seu interior liso produz queda de pressão mínima. A natureza push-to-connect torna-o altamente modular para futuras expansões de instalações.
Contras: É vulnerável ao impacto externo. Você deve direcioná-lo cuidadosamente para longe de zonas de tráfego intenso de empilhadeiras para evitar danos físicos.
Ferro Preto / Aço Carbono: Incrustações internas garantem eventual contaminação. As juntas roscadas são conhecidas por desenvolver microvazamentos devido à vibração constante do compressor.
PVC: A Administração de Segurança e Saúde Ocupacional (OSHA) proíbe estritamente o PVC para gases compressíveis. Representa um grave risco de fragmentação se rompido.
Cobre Brasado: O cobre resiste bem à corrosão externa. Entretanto, se você não purgar adequadamente as linhas com um gás inerte durante a brasagem, ocorrerá descamação interna. Esta incrustação interna contaminará fortemente o seu fluxo de nitrogênio.
Tipo de material | Proteção de Pureza | Velocidade de instalação | Resistência à corrosão | Melhor Aplicação |
|---|---|---|---|---|
Aço inoxidável (ajuste à pressão) | Excelente | Moderado | Excelente | Alimentos, Farmacêuticos, Eletrônicos |
Alumínio Extrudado | Muito bom | Rápido | Muito bom | Fabricação Geral |
Ferro Negro | Ruim (ferrugem) | Lento (Rosqueamento) | Pobre | Não use para nitrogênio |
Cobre Soldado | Variável (risco de descamação) | Lento (brasagem) | Bom | Médico de pequena escala (se expurgado) |
A arquitetura da instalação determina uma separação estrita entre as duas fases do fluxo de gás. A tubulação do compressor de ar que alimenta o gerador deve lidar com umidade em massa, possível transporte de óleo e temperaturas flutuantes. Em contraste, a rede de distribuição a jusante lida exclusivamente com nitrogênio ultra-seco e de alta pureza. A mistura de componentes ou o subdimensionamento de qualquer um dos lados do gerador limita a capacidade de produção de toda a planta.
O dimensionamento adequado do diâmetro evita fluxo turbulento. Você deve definir os limites de velocidade aceitáveis para sua rede. Os padrões da indústria recomendam manter a velocidade do gás abaixo de 20 a 30 pés por segundo. Quando o gás viaja mais rápido que esse limite, cria turbulência severa. O fluxo turbulento aumenta exponencialmente o atrito, levando a graves quedas de pressão em longas operações nas instalações. Sempre dimensione a plataforma principal para diminuir a velocidade, utilizando linhas de queda menores apenas no ponto de uso.
Os tanques atuam como os pulmões do seu sistema. Você deve implementar uma arquitetura de tanque duplo para estabilidade.
Tanques Úmidos (Pré-Gerador): Coloque-os imediatamente após o compressor. Eles lidam com pulsação mecânica e coletam condensado pesado antes que o ar entre no estágio de filtração.
Tanques Secos (Pós-Gerador): Instale-os após o gerador de nitrogênio. Eles amortecem eventos de pico de demanda de nitrogênio, garantindo que requisitos repentinos do processo não deixem a tubulação desnutrida ou puxem ar não purificado através das membranas do gerador.
O threading tradicional apresenta altos riscos ao longo do tempo. A vibração constante das máquinas próximas faz com que as juntas roscadas recuem, criando caminhos de vazamento invisíveis. As instalações modernas devem contrastar esses métodos desatualizados com sistemas de encaixe por pressão e push-to-connect selados com O-ring. A tecnologia press-fit trava a vedação no lugar mecanicamente. Ele fornece uma junta permanente e sem vazamentos em segundos, reduzindo drasticamente os custos de mão de obra e o tempo de inatividade das instalações durante a instalação.
Os metais se expandem e contraem à medida que a temperatura ambiente muda. Você deve destacar a necessidade de circuitos de expansão em tiragens longas e retas de alumínio ou aço inoxidável. Sem esses laços estratégicos ou juntas de dilatação, o movimento térmico coloca uma pressão imensa nas conexões. Com o tempo, trechos retos rígidos irão deformar ou quebrar nos pontos de conexão. O roteamento adequado acomoda esse movimento com segurança.
Nunca aprove uma nova instalação sem um protocolo de comissionamento rigoroso. Estabeleça expectativas básicas para testar a pressão do sistema. Você deve realizar este teste usando um gás inerte e não ar bruto. A introdução de ar padrão em uma linha de nitrogênio recém-limpa contamina instantaneamente as paredes internas com umidade e vapor de óleo. Um teste de pressão adequado garante contaminação zero e verifica a integridade estrutural de cada junta.
Você deve exigir fornecedores que forneçam suporte de engenharia abrangente. Um parceiro confiável oferece roteamento CAD 3D e modelagem exata de queda de pressão antes de você assinar o pedido de compra. Esta validação técnica garante que os diâmetros propostos realmente atenderão às suas demandas de pico de vazão. Evite fornecedores que simplesmente vendem materiais a granel sem verificar a física do seu layout específico.
Certifique-se de que o fornecedor fabrice os tubos e as conexões proprietárias. A mistura de marcas muitas vezes anula as garantias contra vazamentos e introduz incompatibilidades de tolerância microscópica. Quando um único fabricante produz todo o ecossistema, os O-rings e as tolerâncias metálicas se alinham perfeitamente, garantindo uma vedação segura.
Verifique se o seu fornecedor atende aos regulamentos de segurança estabelecidos, como os padrões ASME B31.1 ou B31.3. Eles devem usar materiais explicitamente classificados para os requisitos específicos de pressão e pureza de suas instalações. Ao lidar com gases comprimidos, os materiais não certificados representam um risco significativo à segurança do pessoal.
Antes de se comprometer com uma reformulação total do sistema, recomende iniciar uma auditoria abrangente do local. Solicite uma análise do medidor de vazão em suas linhas existentes. Esses dados revelam seus padrões de uso reais versus a demanda presumida. Contratar um fornecedor qualificado de tubulações de gás industrial para esta auditoria fornece os dados objetivos necessários para justificar o investimento na atualização.
A distribuição eficaz para a produção de azoto não é uma compra de mercadorias. Representa um investimento crítico em serviços públicos que protege a qualidade do produto, garante a segurança do operador e prolonga a vida útil do seu compressor. A atualização de redes de ferro antigas para materiais modulares avançados altera fundamentalmente o desempenho das instalações.
Escolher o material certo, como alumínio liso ou aço inoxidável, e dimensioná-lo corretamente elimina o dreno financeiro oculto de quedas de pressão e vazamentos não detectados. Você protege suas aplicações de alta pureza enquanto reduz o consumo diário de eletricidade.
Tome medidas para proteger sua rede de distribuição de gás hoje mesmo. Recomendamos os seguintes próximos passos:
Agende uma auditoria profissional do sistema de tubulação para identificar vazamentos ocultos e zonas de fluxo turbulento.
Instale medidores de vazão em seus coletores principais atuais para estabelecer uma linha de base precisa de sua demanda de pico.
Contate um engenheiro certificado para uma consulta de dimensionamento personalizado antes de comprar qualquer novo equipamento gerador.
R: Geralmente não recomendado, a menos que o tubo existente seja de um material não corrosivo (como alumínio ou aço inoxidável) e tenha sido completamente limpo. A reutilização de ferro preto velho ou tubo galvanizado contaminará o nitrogênio ultra-seco com óleo residual, umidade e flocos de ferrugem.
R: As melhores práticas da indústria determinam uma queda de pressão máxima de 5% (e idealmente menos de 2-3 PSI) desde a saída do gerador de nitrogênio até o ponto de uso mais distante.
R: Sim, por questões de segurança e conformidade (como ASME A13.1), a tubulação de gás inerte deve ser claramente identificada. Os tubos de nitrogênio são normalmente designados com etiquetas verdes ou azuis com letras brancas, e as setas de direção do fluxo devem estar visíveis para evitar contaminação cruzada ou acidentes de manutenção.
R: Embora o cobre seja resistente à corrosão, o cobre brasado introduz incrustações internas, a menos que seja purgado com um gás inerte durante a instalação. Para necessidades de alta pureza, o aço inoxidável prensado ou o alumínio modular são significativamente mais seguros e fáceis de validar.
