As instalações industriais dependem inteiramente de ar comprimido contínuo e estável. A seleção da infraestrutura de gasoduto errada acarreta graves riscos operacionais. Você enfrenta um equilíbrio delicado ao projetar essas redes críticas. Uma classificação inadequada de pressão no tubo de ar comprimido cria riscos imediatos à segurança e pontos de falha catastróficos. Por outro lado, especificar cegamente o seu sistema introduz volume físico desnecessário e requisitos complexos de montagem estrutural. Você deve considerar cuidadosamente a produção máxima do compressor, margens de segurança rigorosas e variáveis ambientais adversas. A pressão operacional padrão raramente conta a história completa. Este artigo fornece uma estrutura de avaliação concreta e baseada em evidências. Exploramos como escolher com segurança entre sistemas de 10 bar, 13 bar e 16 bar. Você aprenderá as diferenças críticas no desempenho do material, limitações estruturais e conformidade rigorosa com a segurança. Nosso objetivo é simples. Queremos ajudá-lo a construir uma rede pneumática robusta e altamente eficiente, adaptada exatamente às demandas mecânicas de sua instalação.
Combine a classificação com a demanda de pico: Sempre baseie a classificação de pressão do tubo de ar comprimido na pressão máxima possível do sistema do compressor, além de uma margem de segurança padrão, em vez do uso médio diário.
Considere a redução de temperatura: À medida que a temperatura ambiente ou do fluido aumenta, a pressão de trabalho segura dos materiais da tubulação diminui.
Questões materiais: Um sistema de tubulação de ar de alumínio oferece o melhor equilíbrio entre resistência à corrosão, integridade estrutural e fluxo interno suave para aplicações de 13 bar e 16 bar.
Evite excesso de engenharia: Embora um tubo de ar comprimido de 16 bar forneça a máxima proteção contra o futuro, as instalações de fabricação padrão raramente exigem mais do que 10 bar ou 13 bar.
Os engenheiros muitas vezes olham para suas ferramentas pneumáticas, observam um requisito básico de 6 bar e especificam imediatamente uma tubulação de 10 bar. Eles presumem que isso deixa muito espaço para erros. Esta abordagem continua fundamentalmente falha e perigosa. A classificação do seu sistema deve estar diretamente alinhada com as capacidades máximas absolutas do seu compressor, e não com as ferramentas de uso final.
A saída do compressor determina os requisitos básicos de infraestrutura. Se o seu compressor de acionamento de velocidade variável (VSD) puder atingir 12 bar durante picos de anomalias mecânicas, uma rede de 10 bar falhará instantaneamente em conformidade. Recomendamos sempre avaliar a pressão máxima de descarga indicada na placa de identificação do equipamento. Você deve construir sua rede para lidar com essa produção máxima específica sem suar a camisa.
Você deve compreender a diferença distinta entre Pressão Máxima de Trabalho (MWP) e pressão de ruptura. A pressão de ruptura representa o limite exato onde um tubo físico se rompe violentamente. Organizações de padrões industriais, como a ASME, exigem índices de segurança rigorosos para sistemas pneumáticos. Eles normalmente exigem uma margem de segurança de 3:1 ou 4:1.
Vários fatores dinâmicos podem comprometer esta margem de segurança ao longo do tempo. Você deve contabilizar:
Fadiga térmica: A expansão e contração constantes enfraquecem as articulações.
Vibração mecânica: Ressonância direta de acessórios rígidos microfraturados em máquinas pesadas.
Ciclo de pressão: O carregamento e descarregamento rápidos tensionam as paredes do tubo.
Se um tubo apresentar um MWP de 13 bar, sua pressão real de ruptura poderá ficar em torno de 52 bar. Você nunca deve cortar essa margem de segurança vital para acomodar picos mais altos do compressor.
As variáveis ambientais influenciam fortemente a sua verdadeira capacidade de pressão. O calor atua como um inimigo silencioso da infraestrutura pneumática. Frequentemente instalamos tubos perto de tetos, acima de fornos ou em telhados de produção quentes e não ventilados. À medida que o calor ambiente aumenta, a integridade estrutural do material enfraquece significativamente. Um tubo classificado para 16 bar a 20°C pode suportar com segurança apenas 12 bar a 50°C. Você deve calcular cuidadosamente os fatores de redução de temperatura antes de finalizar os projetos do sistema.
A maioria das plantas industriais leves a médias opera confortavelmente em uma rede de 10 bar. Vemos essa especificação padrão em inúmeras fábricas.
Os casos de uso ideais incluem fábricas em geral, instalações de embalagem padrão e oficinas mecânicas movimentadas. Se você utiliza ferramentas manuais pneumáticas básicas ou pequenos cilindros automatizados, uma classificação de 10 bar oferece bastante capacidade. Ele lida com flutuações diárias com facilidade.
No entanto, existem limitações estritas. Um sistema de 10 bar é incrivelmente insuficiente para purgas especializadas de alta pressão. Ele não pode manusear com segurança equipamentos de sopro de garrafas PET ou válvulas de atuação pneumática industriais pesadas. Apesar destes limites operacionais, os sistemas de 10 barras permanecem altamente acessíveis. São fisicamente mais leves, mais fáceis de manobrar e estruturalmente mais simples de montar.
Quando as exigências de produção aumentam, 10 bar muitas vezes revela-se inadequado. As indústrias pesadas exigem infraestruturas mais fortes. Um robusto de 13 bar tubo de ar intervém para preencher esta lacuna perfeitamente.
Os casos de uso ideais envolvem fabricação automotiva em grande escala, linhas de montagem aeroespacial e centros de usinagem CNC. Esses ambientes expansivos apresentam layouts vastos e extensos. Tubos longos criam naturalmente quedas severas de pressão a jusante. Uma rede de 13 bar permite aumentar com segurança a saída inicial do compressor. Você pode pressionar 11 ou 12 barras na fonte, garantindo que 8 barras constantes alcancem os cantos mais distantes de sua enorme planta.
Esta classificação atua como um excelente buffer operacional. Se você planeja ampliar as operações em breve, uma especificação de 13 bar absorve facilmente os picos do compressor do acionamento de velocidade variável (VSD) sem acionar as válvulas de segurança.
Aplicações industriais extremas exigem engenharia extrema. Um tubo de ar comprimido de 16 bar atende às mais severas demandas pneumáticas conhecidas na fabricação.
Os casos de uso ideais incluem operações de moldagem por sopro de PET. Estas máquinas para fabricar garrafas frequentemente exigem 14 a 15 bar estritamente para formar o plástico. Instalações de corte a laser que utilizam nitrogênio de alta pressão ou assistência de ar também dependem fortemente desta classificação. Equipamentos de mineração pesada e plantas especializadas de processamento químico também exigem dutos de 16 bar para operação segura.
As limitações giram estritamente em torno da densidade física e de restrições complexas de montagem. Esses sistemas robustos exigem paredes de tubos mais pesadas, acessórios de travamento usinados com precisão e mão de obra de instalação altamente especializada. No entanto, eles oferecem uma proteção incomparável para o futuro. Recomendamos enfaticamente uma especificação de 16 bar se você planeja fazer a transição para a automação para serviços pesados nos próximos cinco anos.
As classificações de pressão não significam nada se o material selecionado se degradar. O ambiente interno de uma linha pneumática é úmido, turbulento e oleoso. Vamos examinar por que certos materiais dominam o cenário industrial moderno enquanto outros falham.

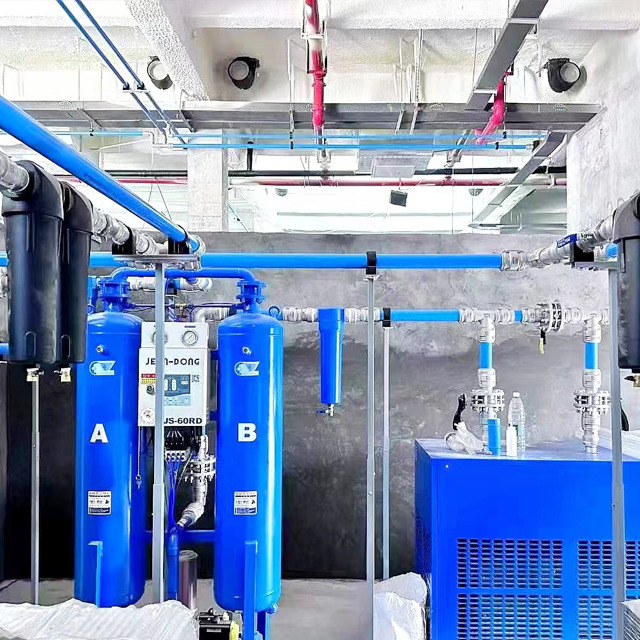

A esmagadora maioria dos engenheiros prefere um sistema de tubulação de ar de alumínio para instalações modernas de alto desempenho. O alumínio oferece confiabilidade excepcional ao longo de décadas de uso contínuo.
Mantém um fator de atrito perfeitamente constante. Ao contrário do aço galvanizado mais antigo, o alumínio nunca escala, perfura ou enferruja internamente. Este furo perpetuamente liso evita o arrasto de velocidade e garante que o fluxo de ar permaneça totalmente limpo. O ar limpo protege suas dispendiosas válvulas pneumáticas a jusante contra detritos abrasivos.
A confiabilidade de alta pressão representa outra enorme vantagem. A rigidez estrutural do alumínio extrudado suporta facilmente tensões cíclicas de 13 e 16 bar. Ele se expande e contrai de forma previsível sob cargas térmicas. Por outro lado, a OSHA proíbe estritamente tubos de PVC para gases comprimidos. O PVC torna-se altamente quebradiço e quebra violentamente quando pressurizado. Ele envia estilhaços de plástico mortais pelo chão da fábrica em caso de falha.
Devemos também avaliar as opções metálicas tradicionais ao projetar uma rede industrial de tubos de ar comprimido .
O aço inoxidável proporciona uma resistência estrutural incrível. Ele funciona perfeitamente em ambientes de lavagem química agressivos e altamente corrosivos ou em aplicações marítimas externas. No entanto, o aço inoxidável é notoriamente pesado e difícil de modificar. Exige soldadores qualificados ou acessórios de pressão enormes para uma instalação segura.
O cobre serve bem para redes padrão de baixa pressão em áreas menores. No entanto, o cobre requer brasagem ou soldagem extensa em cada junta. Quando você precisa de tubos de grande diâmetro para configurações de alto volume e alta pressão, o cobre rapidamente se torna muito complicado e pesado para ser suportado com segurança acima da cabeça.
Adequação de materiais para pneumática de alta pressão
Tipo de material | Pressão Máxima Típica (Bar) | Resistência à corrosão | Método de instalação | Aplicação ideal |
|---|---|---|---|---|
Alumínio Extrudado | Barra 16+ | Excelente | Empurre para conectar / braçadeira | Manufatura, CNC, Indústria Pesada |
Aço inoxidável | Alto (20+ Barras) | Fora do comum | Soldagem/ajuste por pressão | Processamento Químico, Grau Alimentício |
Aço Galvanizado | 16 barras | Ruim (ferrugem interna) | Rosqueamento | Sistemas legados (não recomendados) |
Cobre | 13 barras | Bom | Brasagem / Soldagem | Gás medicinal, pequenas oficinas |
Uma classificação de alta pressão não pode corrigir um projeto fundamentalmente falho. Muitas instalações aumentam erroneamente a produção do compressor simplesmente para superar uma rede de tubulação mal dimensionada.
Vamos discutir a relação interna de atrito-pressão. Tubos subdimensionados atuam como um grave ponto de estrangulamento operacional. Eles restringem fortemente o fluxo volumétrico. À medida que o ar luta para avançar agressivamente através de corredores estreitos, perde energia cinética através do atrito superficial. Este fenômeno físico cria uma enorme queda de pressão no sistema. Você pode produzir 13 bar na sala do compressor, mas receber apenas 8 bar em sua máquina de embalagem distante.
Equilibrar o diâmetro do tubo com a classificação de pressão escolhida continua sendo absolutamente crucial. A classificação de pressão determina a segurança física da parede do tubo. O diâmetro determina o volume total de ar e a velocidade do fluxo. Você deve calcular com precisão o CFM (pés cúbicos por minuto) necessário antes de observar as especificações de pressão.
Se o seu chão de fábrica exigir 1.000 CFM, um pequeno tubo de duas polegadas irá obstruir totalmente o fluxo. Isso acontece independentemente de o tubo ser classificado para 10 bar ou 16 bar. Você deve aumentar o diâmetro físico para reduzir a velocidade interna. A alta velocidade aumenta dramaticamente o atrito. Esse atrito força seus compressores a funcionarem com mais força, desperdiçando desnecessariamente grandes quantidades de energia elétrica. Sempre dimensione o diâmetro da rede para obter a velocidade de fluxo ideal antes de selecionar a espessura final da parede e a classificação da barra.
Projetar o sistema é apenas metade da batalha. A má instalação transforma até mesmo a da mais alta qualidade tubulação de ar de alta pressão em um perigo crítico para as instalações.
O encaixe adequado e o torque preciso destacam-se como as etapas de instalação mais vitais. Uma rede é tão segura quanto a sua junta mais fraca. Você deve usar mecanismos push-to-connect especificados pelo fabricante ou acessórios crimpados para serviços pesados. O aperto excessivo esmaga os O-rings internos, enquanto o aperto insuficiente leva a rupturas catastróficas das juntas sob cargas cíclicas pesadas de 16 bar.
A conformidade com a segurança protege diretamente sua força de trabalho. Sempre consulte os padrões ASME B31.1 (Power Piping) ou B31.3 (Process Piping) ao implantar arquitetura pneumática industrial. Os padrões ISO também fornecem estruturas de testes rigorosas para segurança volumétrica.
Recomendamos fortemente seguir um protocolo de comissionamento rigoroso antes de colocar uma nova linha de alta pressão em pleno serviço. Apressar esse processo é um convite ao desastre.
Inspeção Visual: Percorra toda a linha física para verificar se cada suporte, braçadeira resistente e junta estão alinhados corretamente, sem flacidez estrutural.
Fase de isolamento: Feche todas as válvulas pneumáticas a jusante e reguladores de equipamentos sensíveis para evitar choques repentinos de pressão em seu maquinário.
Teste de pressão incremental: Introduza ar em incrementos conservadores de 25%. Mantenha a pressão constante por dez minutos em cada estágio. Monitore diligentemente quanto a vazamentos audíveis ou quedas no medidor antes de atingir a carga nominal máxima.
A escolha da classificação correta de pressão da tubulação define a estabilidade operacional da sua instalação. Agora você entende as principais variáveis mecânicas. Ferramentas pneumáticas padrão funcionam com segurança em uma especificação de 10 bar. Fábricas pesadas que necessitam de capacidade tampão de tubulação devem selecionar um tubo de 13 bar. Aplicações especializadas e de alta intensidade exigem uma infraestrutura rígida de 16 bar.
Aconselhamos vivamente a realização de uma auditoria abrangente da procura de ar antes de comprar qualquer material. Meça seu pico de CFM, mapeie a produção máxima possível do seu compressor e mapeie as tubulações mais longas da sua instalação.
Não deixe esta decisão vital de engenharia nas mãos de suposições. Consulte hoje mesmo um engenheiro de sistema pneumático qualificado. Solicite uma calculadora profissional de dimensionamento de tubos para definir suas especificações estruturais exatas e garantir décadas de operação segura.
R: Aconselhamos vivamente que não o faça devido aos graves riscos de segurança. Um sistema pneumático é classificado apenas para seu componente de classificação mais baixa. Se você precisar misturar classificações, serão necessárias válvulas reguladoras de pressão (PRVs) rigorosas e à prova de falhas, instaladas imediatamente antes de entrar nas zonas de classificação mais baixa. Sem PRVs, os picos de alta pressão podem facilmente romper os tubos mais fracos.
R: Sim, a temperatura ambiente tem um forte impacto na capacidade estrutural. Você deve aplicar um fator de redução para ambientes quentes. À medida que a temperatura ambiente ou do ar comprimido sobe acima das linhas de base padrão (normalmente 20°C ou 68°F), a capacidade de pressão máxima segura do material do tubo diminui constantemente. Sempre consulte as tabelas de redução de classificação do fabricante para instalações quentes.
R: O PVC degrada-se com o tempo e torna-se altamente quebradiço. Ao transportar gases compressíveis sob pressão, uma falha estrutural não simplesmente vaza; ele se quebra violentamente. Esta ação envia estilhaços de plástico mortais por toda a instalação. A OSHA proíbe estritamente o PVC para ar comprimido. Você deve sempre usar alternativas compatíveis com alumínio ou aço.
R: O diâmetro e a classificação de pressão lidam com duas físicas totalmente diferentes. O diâmetro determina o volume de ar e a velocidade do fluxo. A classificação de pressão determina a resistência física da parede e a segurança estrutural. Você deve calcular primeiro seus requisitos de CFM para determinar o diâmetro correto. Em seguida, selecione um tubo com aquele diâmetro específico que atenda à classificação de barra exigida.
