O projeto de sistemas de tubulação complexos geralmente requer a ramificação de um coletor principal para alimentar linhas auxiliares menores. Isso cria um desafio de engenharia distinto: como desviar o fluxo e, ao mesmo tempo, reduzir o tamanho da linha sem comprometer a integridade do sistema? A solução está na geometria específica da conexão do tubo em T redutor . Ao contrário de um tee igual, onde todas as portas coincidem, um tee redutor apresenta uma porta de ramificação significativamente menor do que as portas de execução principal. Essa distinção é crítica para coletores de distribuição de fluidos, modernizações de HVAC e lançamentos de ar comprimido.
A seleção do componente certo é significativamente importante para a saúde operacional da instalação a longo prazo. Ele minimiza a queda de pressão, elimina possíveis pontos de vazamento associados a conjuntos de buchas improvisados e garante estrita conformidade com os padrões de segurança ASME/ASTM. Ao compreender essas nuances, os engenheiros e gerentes de compras podem otimizar o desempenho do sistema, garantir a segurança e reduzir os custos totais de instalação.
Eficiência do projeto: A redução dos tees elimina a necessidade de redutores ou buchas separadas, reduzindo os custos de material e a mão de obra de instalação.
Convenção de nomenclatura: compreender a regra de leitura Run × Run × Branch é fundamental para evitar erros de aquisição.
Dinâmica de fluxo: Ao contrário dos tês iguais, a redução dos tês altera a velocidade e a pressão do fluxo; dimensionamento incorreto pode causar cavitação ou turbulência.
Adequação do material: Da tubulação de ar de alumínio ao aço carbono, a escolha do material determina o método de fabricação (extrusão a frio versus soldagem).
Para o olho não treinado, os acessórios para tubos podem parecer intercambiáveis, mas as diferenças funcionais entre um T igual e um T redutor ditam suas funções específicas dentro de um sistema hidráulico ou pneumático. Compreender essas distinções básicas é o primeiro passo para um projeto de sistema preciso.
A principal diferença está na geometria da porta. Um Equal Tee apresenta três portas (A, B e C) que compartilham exatamente o mesmo diâmetro. Os engenheiros normalmente os usam para misturar fluidos ou dividir o fluxo em caminhos iguais, sem modificar intencionalmente as características de pressão ou velocidade. Eles são nós de distribuição.
Em contraste, um Tee Redutor é projetado com uma porta de ramificação (C) que é menor que as portas de execução principal (A e B). Este componente foi projetado para distribuir fluido para equipamentos, instrumentos ou linhas de distribuição menores, mantendo a integridade da pressão do sistema principal. É um nó de regulação e distribuição combinado em um único acessório.
A redução física do diâmetro no ramal tem consequências hidráulicas imediatas. De acordo com os princípios da dinâmica dos fluidos, a redução do diâmetro no ramo aumenta naturalmente a velocidade do meio enquanto altera a pressão. Embora os tês iguais ofereçam uma distribuição de fluxo uniforme, ideal para manifolds, os tês redutores são superiores para aplicações de fluxo regulado, onde um volume específico precisa ser desviado para um sistema satélite.
O dimensionamento cuidadoso é necessário aqui. Se a redução for demasiado drástica sem cálculo, pode criar turbulência ou cavitação – a formação de cavidades de vapor num líquido – o que pode danificar o interior da tubagem ao longo do tempo.
A seleção do tipo de conexão é tão importante quanto a geometria. O contexto de implementação muitas vezes dita a escolha:
Solda de topo (BW): São mais adequadas para linhas permanentes de alta pressão, como aquelas de transmissão de petróleo e gás. A superfície interna lisa criada pela solda reduz a turbulência e as perdas por atrito.
Solda de soquete/rosqueado: Idealmente usado para tubulações de pequeno diâmetro (normalmente abaixo de 2 polegadas) e sistemas de manutenção de baixa pressão onde raios X de soldagem não são necessários.
T Mecânicos: Frequentemente encontrados em sistemas de proteção contra incêndio ou ranhurados. Isso envolve fixar uma sela em um furo perfurado em vez de cortar o tubo, permitindo retrofits rápidos.
Erros de aquisição em tubulações são caros, muitas vezes levando a atrasos no projeto e taxas de reabastecimento. A fonte mais comum de erro é a interpretação incorreta da nomenclatura dos tees redutores. Ao contrário dos tees iguais, onde um tamanho cobre todas as portas, os tees redutores requerem uma sequência específica para descrevê-los com precisão.
Os padrões da indústria utilizam uma sequência de nomenclatura estrita: Maior execução (1) × Corrida oposta (2) × Ramificação (3). Você deve sempre ler primeiro o “run” (a seção direta), seguido pelo “ramal” (a saída lateral).
Por exemplo, considere uma conexão listada como um tee de 4' × 4' × 2'. Esta descrição indica que o trecho do tubo principal tem 4 polegadas de diâmetro e a ramificação reduz para 2 polegadas. Se a listagem era 4' × 2' sem um terceiro número, é uma notação ambígua e provavelmente incorreta para um tee.
Embora as reduções padrão sejam comuns, você pode encontrar variações mais complexas em uma tabela de redução de tamanhos de camisetas:
Redução Padrão: Este é o cenário mais frequente onde a Operação A é igual à Operação B e ambas são maiores que a Filial C.
Redução Dupla: Em sistemas de engenharia específicos, você pode ver Execução A > Execução B > Filial C. Por exemplo, um tee de 4' × 3' × 2' reduz o tamanho da linha principal após a ramificação. Isso é raro, mas útil em cabeçalhos que diminuem de tamanho à medida que o fluido é distribuído.
Prioridade da filial: Independentemente do tamanho da execução, o último número da sequência sempre se refere à filial. Memorizar esta regra é a melhor defesa contra erros de pedido.
Para garantir a compatibilidade global, a redução das dimensões do T é regida por padrões rigorosos. Para conexões de solda de topo, a ASME B16.9 estabelece a geometria e as tolerâncias. Para acessórios forjados, como soldas de encaixe, ASME B16.11 é a autoridade. Esses padrões garantem que um tee comprado de um fabricante se alinhe perfeitamente com tubos processados por outro.
| NPS (tamanho nominal do tubo) | Diâmetro externo no chanfro (execução) | Diâmetro externo no chanfro (ramificação) | Centro a extremidade (execução) | Centro a extremidade (ramificação) |
|---|---|---|---|---|
| 2x2x1 | 60,3mm | 33,4mm | 64mm | 57 milímetros |
| 3x3x2 | 88,9 milímetros | 60,3mm | 86 milímetros | 76 milímetros |
| 4x4x2 | 114,3 milímetros | 60,3mm | 105 milímetros | 89 milímetros |
| 6x6x3 | 168,3 milímetros | 88,9 milímetros | 143 milímetros | 124 milímetros |
A integridade de um acessório é definida não apenas pela sua forma, mas também pela forma como foi feito. O processo de fabricação está diretamente ligado à adequação do material e à classe de pressão exigida para a aplicação.
Diferentes tamanhos e espessuras de parede exigem métodos de produção específicos. O abaulamento hidráulico, também conhecido como extrusão a frio, é o padrão para tês sem costura de alta qualidade. Nesse processo, um pedaço de tubo é colocado em um molde e a pressão interna do líquido “comprime” a saída do ramal para fora do trecho principal. Isso garante espessura de parede uniforme e excelente integridade estrutural.
Para diâmetros maiores ou paredes mais espessas onde a extrusão a frio é impraticável, os fabricantes utilizam a Prensagem a Quente. Para tamanhos extremamente grandes e não padronizados (muitas vezes excedendo 24 polegadas), é utilizada a Construção Soldada, onde o ramo é fisicamente soldado ao trecho, embora isso exija testes rigorosos para garantir que a costura possa suportar as pressões do sistema.
A escolha do material deve corresponder ao fluido transportado e às condições ambientais:
Aço Carbono (ASTM A234): O carro-chefe da tubulação industrial. É utilizado em linhas de água, óleo e vapor onde alta resistência e baixo custo são prioridades.
Inoxidável/Liga (ASTM A403): Esses materiais não são negociáveis para ambientes corrosivos, processamento de alimentos ou fabricação de semicondutores. Eles fornecem caminhos de fluxo suaves e garantem a higiene, evitando o acúmulo de ferrugem.

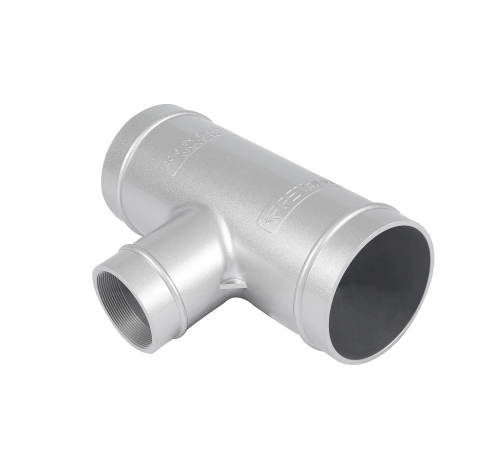

Tubulação de ar de alumínio : Este material está revolucionando a distribuição de ar comprimido. Um Tee Redutor feito de alumínio é leve, totalmente resistente à corrosão e ideal para quedas aéreas. Ao contrário dos tubos de aço pesados que requerem maquinaria de rosqueamento, os sistemas de alumínio utilizam frequentemente ligações modulares que reduzem o tempo de instalação em até 50%.
Ao projetar um sistema, os engenheiros muitas vezes enfrentam uma escolha: comprar um Tê de redução dedicado ou construir uma montagem usando um Tê padrão e uma bucha. Embora a montagem possa parecer conveniente se as peças forem escassas, a avaliação da engenharia favorece fortemente a montagem dedicada.
Um tee de redução dedicado é um componente único e integrado. Construir uma montagem equivalente requer um T padrão mais um redutor ou bucha. Esta abordagem “Frankenstein” introduz riscos imediatos. Um tee redutor padrão possui três pontos de conexão. Uma montagem pode ter quatro ou cinco, dependendo dos adaptadores utilizados. Cada rosca ou solda adicional é um caminho de vazamento potencial. Além disso, o custo de mão-de-obra para montar, vedar e testar múltiplas juntas muitas vezes supera o preço de compra inicial do tee redutor correto.
A otimização do espaço é outro fator crítico. Pacotes de skid, retrofits de HVAC e máquinas com tubulação interna têm restrições espaciais estritas. Os tês redutores ocupam um espaço físico significativamente menor em comparação com um conjunto tê-mais-redutor, permitindo layouts de tubulação mais apertados.
Em termos de desempenho, as buchas geralmente criam “pernas mortas” ou passos abruptos no caminho do fluxo que geram turbulência. Essa turbulência causa queda de pressão e perda de energia. Um tee redutor fabricado de fábrica apresenta transições internas suaves e arredondadas que guiam o fluido de forma eficiente para o ramo. Isto é particularmente vital em sistemas de vácuo, circuitos de água de alta pureza e linhas de vapor de alta velocidade, onde a estabilidade do fluxo é fundamental.
Do ponto de vista do instalador, o T redutor é superior. É autocompensador; não há necessidade de se preocupar com o redutor sendo soldado ligeiramente fora do centro. Além disso, o isolamento térmico é muito mais simples de aplicar a uma única conexão contornada do que a uma montagem volumosa de peças parafusadas.
Para garantir que você receba o componente correto para sua aplicação, use esta lista de verificação durante o processo de especificação e aquisição. Ele evita os erros comuns de “formato certo, classificação errada” que comprometem a segurança.
Classificações de pressão: Certifique-se de que a programação da conexão (por exemplo, Sch 40, Sch 80) ou classe de pressão (3.000 lb, 6.000 lb) corresponda ao ponto mais fraco do seu sistema de tubulação. Uma conexão nunca deve ser o fator limitante da pressão do sistema.
Conexões finais: Verifique a compatibilidade. Não tente misturar roscas NPT com roscas BSPT sem adaptadores adequados, pois isso causará vazamentos. Para sistemas soldados, certifique-se de que o ângulo de bisel corresponda ao tubo.
Conformidade: Para infraestruturas críticas, verifique se os acessórios possuem os selos ASTM ou ASME necessários. Esta certificação comprova a composição do material e os limites dos testes de pressão.
Custo total de propriedade (TCO): vá além do preço de tabela. Embora um T redutor possa custar um pouco mais antecipadamente do que uma bucha de ferro fundido, o custo instalado é significativamente menor devido à redução do trabalho de soldagem, rosqueamento e inspeção.
Um T redutor é muito mais do que um simples conector; é um componente regulador de fluxo vital que simplifica a arquitetura do sistema e aumenta a eficiência hidráulica. Embora os tês iguais sirvam ao propósito de distribuição, os tês reduzidos são essenciais para a ramificação eficiente e o gerenciamento de pressão em diversas aplicações – desde linhas de vapor industriais pesadas até redes modernas de tubulação de ar de alumínio.
Ao avaliar seu projeto de tubulação, evite a tentação de fabricar montagens em campo usando buchas. Para sistemas críticos que envolvem alta pressão, ar comprimido ou requisitos rigorosos de higiene, opte sempre por tês redutores fabricados em fábrica. Quer sejam feitos por abaulamento hidráulico ou fundição de precisão, esses acessórios projetados proporcionam a segurança, a longevidade e o desempenho dos quais suas instalações dependem.
R: Na maioria dos contextos industriais, eles são sinônimos. No entanto, o termo 'tee desigual' pode tecnicamente se referir a um tee onde as portas de execução também são de tamanhos diferentes (por exemplo, A > B > C), enquanto 'tee redutor' quase sempre implica que as portas de execução são do mesmo tamanho e apenas a ramificação é menor. Verifique sempre as dimensões específicas (A x B x C) para ter certeza.
R: Sim, você pode, mas não é recomendado para sistemas permanentes ou de alta pressão. O uso de uma bucha introduz juntas roscadas adicionais, o que aumenta o risco de vazamentos. Também cria um “degrau” no caminho do fluxo que causa turbulência e queda de pressão. Um tee redutor dedicado é mais seguro e eficiente.
R: A queda de pressão é calculada usando o conceito de 'comprimento equivalente'. Os fabricantes fornecem dados afirmando que um T específico cria atrito equivalente a um certo comprimento de tubo reto (por exemplo, um T de 4 'pode equivaler a 20 pés de tubo). Você adiciona esse comprimento equivalente ao trecho total do tubo para calcular a perda total de carga.
R: Sim, eles são um componente essencial dos modernos sistemas de ar comprimido. Os tês redutores de alumínio são projetados especificamente para quedas modulares. Eles são leves, resistentes à corrosão e normalmente usam conexões de compressão ou tipo bagagem, eliminando a necessidade de rosqueamento ou soldagem.
R: As tolerâncias dimensionais são regidas pela ASME B16.9 para conexões de solda de topo. Por exemplo, para conexões até NPS 24, a tolerância fora do ângulo e fora do plano fica normalmente entre ±1% e ±2%, garantindo que a conexão possa ser soldada ao tubo sem exigir força excessiva para alinhar as faces.
