As instalações industriais dependem fortemente de sistemas de ar comprimido para manter as operações diárias. Eles alimentam tudo, desde linhas de montagem automatizadas até ferramentas pneumáticas pesadas. No entanto, os operadores muitas vezes ignoram os pontos mais vulneráveis destas redes: as articulações. Em sistemas de ar comprimido, os pontos de conexão são a principal fonte de vazamentos, quedas de pressão e gargalos de manutenção.
Um conector tubo a tubo desempenha uma função altamente crítica em uma estrutura pneumática industrial. Ele une mecanicamente dois segmentos de tubulação rígida ou semirrígida para manter uma vedação hermética e perfeita. Devemos ver a seleção do conector correto como mais do que uma simples compra de hardware. Representa uma decisão estratégica. Esta escolha determina diretamente seus custos de mão de obra manual. Reduz fortemente o tempo de inatividade da instalação. Garante fundamentalmente a sua eficiência energética a longo prazo.
Neste artigo, você aprenderá como a engenharia moderna transforma as juntas de tubos. Exploraremos as opções de materiais, avaliaremos as tecnologias push-to-connect e delinearemos as principais práticas de instalação. Você descobrirá exatamente como otimizar sua infraestrutura de ar comprimido para obter o máximo de confiabilidade.
Integridade do sistema: O conector tubo a tubo correto elimina a perda por atrito e evita microvazamentos, estabilizando a pressão do sistema.
Eficiência de mão de obra: Projetos modernos modulares e push-to-connect reduzem drasticamente o tempo de instalação em comparação com rosqueamento ou soldagem tradicional.
Alinhamento do material: A correspondência do material do conector (por exemplo, alumínio) com a tubulação evita corrosão galvânica e incrustações internas.
Critérios de decisão: A aquisição deve ser baseada em classificações de pressão, compatibilidade precisa do diâmetro externo (DO) e conformidade ambiental, em vez de apenas no custo unitário inicial.
Para otimizar totalmente uma rede de ar comprimido, devemos compreender a função mecânica das suas juntas. Um conector tubo a tubo conecta fisicamente dois tubos em um circuito pneumático. Deve prendê-los firmemente, mantendo uma vedação de alta pressão. O ar comprimido procura constantemente uma rota de fuga. O conector depende de anéis de aderência internos e anéis de precisão para bloquear essas rotas de fuga. Impede que a pressão escape para o ambiente circundante.
Os engenheiros categorizam esses componentes com base em sua dinâmica de fluxo e finalidade estrutural. Geralmente os dividimos em dois tipos principais.
Primeiro, temos o conector tubo a tubo igual . Os instaladores usam este componente para extensões lineares padrão. Os diâmetros externos de ambos os tubos permanecem absolutamente idênticos. Este design garante restrição de fluxo zero através da junta. O ar passa sem atingir um gargalo. Ele mantém a velocidade ideal em longas distâncias de fábrica.
Segundo, usamos conectores redutores. As instalações os implementam para reduzir o tamanho dos tubos para ramais. Você pode direcionar o ar de um enorme tubo coletor para uma ferramenta pneumática menor. Esta transição requer cálculos cuidadosos. Se você reduzir o diâmetro muito rapidamente, corre o risco de quedas de pressão localizadas. O conector deve canalizar o ar suavemente para evitar turbulência.
Conectores incompatíveis ou inferiores introduzem riscos operacionais significativos. Eles interrompem o fluxo laminar do ar. Essa ruptura cria turbulência interna. A turbulência atua como um atrito invisível dentro da sua rede. Isso desacelera o ar. Seu compressor central detecta essa perda de pressão. Em seguida, ele trabalha mais para empurrar mais ar pelo sistema. Este aumento na carga do compressor inflaciona diretamente seus custos mensais com serviços públicos. Você queima mais eletricidade para obter exatamente a mesma produção mecânica.
A seleção do material de tubulação correto determina a vida útil de todo o seu sistema pneumático. Historicamente, as instalações dependiam de metais pesados ou plásticos. Hoje, a engenharia moderna nos aponta alternativas superiores. Devemos avaliar esses materiais com base em seu desempenho no mundo real.
O ferro preto e o aço galvanizado dominaram os primeiros pisos das fábricas. Esses materiais apresentam graves desvantagens. Eles permanecem altamente suscetíveis à umidade interna. Os compressores produzem condensação naturalmente. Essa água interage diretamente com as paredes de ferro. Causa rápida formação de ferrugem. Essa ferrugem descama com o tempo. Ele viaja a jusante e obstrui completamente as ferramentas pneumáticas sensíveis. Além disso, o aço é incrivelmente pesado. Os instaladores consideram trabalhoso rosquear e içar.
O PVC apresenta um desafio totalmente diferente. Muitas lojas menores tentam usar PVC para ar comprimido. Você deve evitar essa prática. Introduz enormes riscos de segurança e conformidade. A OSHA restringe estritamente o PVC para gases comprimidos. O plástico fica quebradiço sob pressão. Se atingido, o PVC se estilhaça como uma granada de fragmentação. Ele envia estilhaços afiados pela área de trabalho.

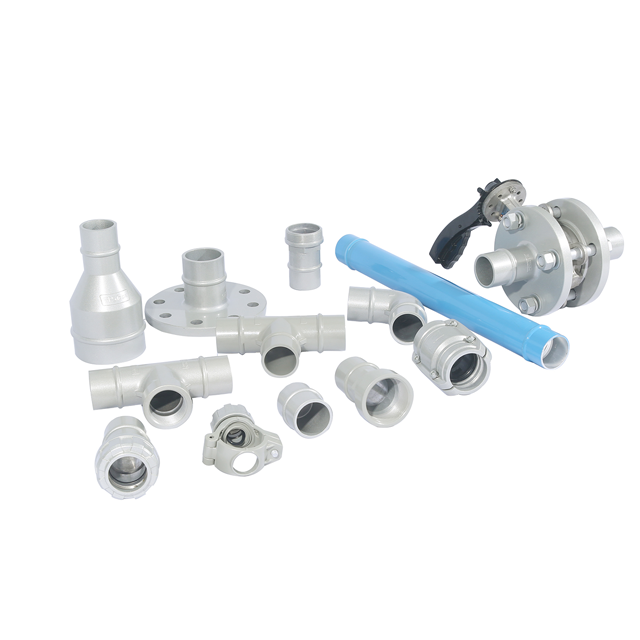

As instalações modernas agora priorizam o conector de tubo de alumínio . O alumínio resolve as principais falhas encontradas em materiais legados. Oferece excepcional resistência à corrosão. O alumínio não enferruja nem incrusta internamente. Mantém um furo interno perfeitamente liso. Essa suavidade garante fluxo laminar consistente por décadas.
O alumínio também oferece uma incrível relação peso/resistência. É significativamente mais leve que o aço tradicional. Sua equipe de instalação precisa de menos maquinário pesado. Eles exigem menos suportes estruturais durante instalações em tetos altos. Além disso, o alinhamento do material é importante. Ao combinar conexões de alumínio com tubos de alumínio, você reduz os riscos de expansão térmica. Eles se expandem e contraem exatamente na mesma proporção. Esta sincronização evita que a vedação se quebre durante mudanças extremas de temperatura.
Tipo de material | Resistência à corrosão | Perfil de peso | Nível de risco de segurança | Eficiência de Fluxo |
|---|---|---|---|---|
Ferro / Aço Preto | Baixo (propenso a enferrujar) | Muito Pesado | Baixo (mecanicamente forte) | Diminui com o tempo |
PVC padrão | Alto (sem ferrugem) | Leve | Muito alto (risco de estilhaçamento) | Mantém o furo liso |
Alumínio | Excelente (sem escala) | Leve | Baixo (classificação de segurança alta) | Consistentemente alto |
A mão de obra de instalação geralmente consome uma grande parte de qualquer orçamento de infraestrutura. Os gerentes de instalações buscam constantemente maneiras de acelerar a implantação. Os conectores mecânicos modernos mudam fundamentalmente a forma como as equipes constroem redes aéreas.
A união tradicional de tubos depende muito de métodos agressivos. Os instaladores usam soldagem, rosqueamento e solda para proteger os tubos de aço. Essas técnicas requerem comerciantes especializados. Eles exigem autorizações dispendiosas para trabalho a quente. Você deve limpar o chão da fábrica de materiais inflamáveis. As máquinas de rosqueamento requerem lubrificação constante e grande esforço físico. A fixação mecânica moderna elimina totalmente esses requisitos arcaicos. Você não precisa mais de relógios de fogo ou matrizes de rosqueamento pesadas.
Acessórios de compressão e sistemas push-to-connect contam com engenharia interna inteligente. Você simplesmente empurra o tubo na conexão. Os mecanismos internos assumem imediatamente o controle.
O anel de aderência: os dentes de aço inoxidável mordem firmemente a parede externa do tubo. Eles travam o tubo no lugar e evitam rupturas.
O anel de vedação: Um anel de elastômero especializado é comprimido ao redor do tubo. Cria uma barreira instantânea e hermética contra vazamentos de alta pressão.
A porca de travamento: Os instaladores apertam a porca externa. Esta ação comprime ainda mais os componentes internos, finalizando a ligação mecânica.
Considere a principal métrica de mão de obra aqui. Esses mecanismos intuitivos reduzem drasticamente o tempo de instalação. As equipes geralmente concluem as modificações até 50% mais rápido em comparação com o threading tradicional. Você reduziu as horas de trabalho pela metade.
Os layouts do chão de fábrica mudam com frequência. Você pode adicionar uma nova linha de montagem. Você pode realocar máquinas pesadas. Os conectores modernos oferecem modularidade incomparável para esses cenários. Os gerentes de instalações podem despressurizar zonas específicas com segurança. Eles podem desacoplar facilmente os acessórios usando ferramentas manuais básicas. As equipes podem então redirecionar a tubulação existente. Eles reconectam tudo sem desperdiçar nenhum material original. Você obtém um sistema altamente escalável.
Você não pode comprar acessórios pneumáticos às cegas. Diferentes ambientes de fabricação exigem diferentes especificações de componentes. Você deve avaliar vários critérios técnicos críticos antes de adquirir seu hardware.
Verifique sempre a pressão máxima de trabalho do conector escolhido. Você mede isso em PSI ou Bar. A conexão deve exceder confortavelmente o pico de produção do seu compressor. Você também deve levar em conta os picos repentinos de pressão. As válvulas abrem e fecham rapidamente em sistemas automatizados. Essas ações criam ondas de choque dentro do tubo. Seu conector precisa de uma margem de segurança alta para absorver esses picos sem falhar.
Avalie a temperatura ambiente e a temperatura do ar comprimido. Os compressores geram calor intenso durante a operação. Você deve verificar os materiais de vedação com base nesta exposição térmica.
Nitrila (NBR): Material padrão. Excelente para temperaturas básicas de fábrica e utilidade geral do ar.
FKM (Viton): Material de alto desempenho. Vital para ambientes de calor extremo ou proximidade de escapamentos de compressores quentes.
Os engenheiros alertam constantemente contra a mistura de sistemas de dimensionamento métrico e imperial. Um tubo imperial pode ser visualmente semelhante a um acessório métrico. No entanto, uma diferença milimétrica garante um vazamento catastrófico. A compatibilidade precisa do diâmetro externo (OD) permanece estritamente inegociável. Sempre meça o diâmetro externo do tubo com calibradores digitais antes de solicitar conexões. O O-ring interno requer uma correspondência exata da superfície para funcionar corretamente.
Os compressores de ar geralmente passam pequenas quantidades de óleo lubrificante para a corrente de ar. Esses óleos sintéticos para compressores viajam pela linha. Eles revestem o interior dos canos. As vedações de borracha inferiores degradam-se rapidamente quando expostas a lubrificantes sintéticos. Eles incham, racham e eventualmente falham. Você deve garantir que seu conector utilize vedações de elastômero resistentes a óleo. Esta etapa evita vazamentos lentos e ocultos atrás das paredes da fábrica.
Mesmo os acessórios da mais alta qualidade irão falhar se instalados incorretamente. O erro humano é responsável pela grande maioria dos vazamentos de ar comprimido. Você deve treinar suas equipes nas práticas recomendadas de instalação específicas.
Você não pode simplesmente cortar um tubo e enfiá-lo em uma conexão. As extremidades dos tubos requerem uma preparação meticulosa. Você deve chanfrar a borda externa. Você deve rebarbar a borda interna. Quando você corta metal ou plástico rígido, deixa rebarbas afiadas. Se você inserir uma ponta afiada em uma conexão push-to-connect, ela funcionará como uma faca. Ele cortará o anel de vedação interno. Este dano causa um vazamento imediato ou severamente retardado. Sempre use uma ferramenta de rebarbação dedicada antes da inserção.
Os instaladores muitas vezes não conseguem empurrar o tubo o suficiente para dentro da conexão. Pode passar pelo anel de aperto, mas não conseguir alcançar o mecanismo de vedação. Você deve evitar esse erro sistematicamente. Use um medidor de profundidade especializado. Marque uma linha de inserção clara na parte externa do tubo usando um marcador. Empurre o tubo na conexão até que a linha desenhada desapareça. Esta verificação visual garante que ele esteja totalmente encaixado no O-ring interno.
Os tubos carregam um peso significativo, especialmente em longas distâncias. Se cederem, eles puxam as articulações de maneira desigual. Chamamos isso de estresse de carga lateral. Você deve administrar essa carga física corretamente. Aconselhe suas equipes de instalação sobre o espaçamento adequado do hangar de tubos. Coloque suportes seguros imediatamente antes e depois de qualquer conector principal. Este suporte evita a fadiga mecânica. Ele evita que o tubo ceda e torça a vedação fora do alinhamento. O suporte estrutural adequado preserva a integridade das juntas ao longo de décadas.
Conexões de tubos de alta qualidade representam um investimento inicial vital para qualquer instalação industrial. Eles eliminam vazamentos de ar ocultos. Eles reduzem drasticamente o trabalho de instalação manual. Eles garantem flexibilidade para adaptar o layout da sua fábrica sob demanda. Você garante economias de energia a longo prazo mantendo linhas de alta pressão perfeitamente vedadas.
Tome medidas imediatas para atualizar sua infraestrutura. Audite hoje mesmo seus materiais de tubulação atuais. Calcule seus requisitos específicos de pressão e temperatura de trabalho. Revise cuidadosamente as folhas de especificações técnicas. Ao executar essas ações, você pode selecionar com segurança as séries precisas de conectores necessários para modernizar sua rede pneumática.
R: Não. Os conectores de tubos de água não possuem as rigorosas classificações de pressão exigidas para ar comprimido. O gás comprimido armazena energia explosiva. O uso de materiais não aprovados, como PVC residencial padrão ou acessórios básicos de água, cria graves riscos de quebra. Sempre use conectores pneumáticos dedicados, projetados especificamente para circuitos de ar de alta pressão.
R: Primeiro, despressurize toda a linha com segurança. Nunca trabalhe em um sistema de alta pressão ativo. Desacople a conexão e inspecione a extremidade do tubo. Procure arranhões profundos, chanfros inadequados ou anéis de vedação internos fatiados. Corte uma seção nova e limpa do tubo. Rebarbe as bordas com cuidado e reinsira-o na marca de profundidade correta.
R: Um conector igual de passagem total de alta qualidade causa queda de pressão praticamente nula. Ele mantém exatamente o mesmo diâmetro interno da própria tubulação. Esta transição perfeita evita a turbulência interna do ar. O ar flui suavemente pela junta, garantindo que seu sistema mantenha a velocidade máxima sem forçar o compressor a trabalhar mais.
R: As vedações internas normalmente duram entre 10 a 15 anos em condições normais de fábrica. Sua vida útil precisa depende muito das horas de operação e da estabilidade da temperatura. A exposição ao calor extremo ou a óleos de compressor sintéticos incompatíveis pode degradar as vedações de elastômero padrão muito mais rapidamente. Sempre combine o material da vedação com o seu ambiente específico.
