Em uma nova fábrica, o ar comprimido costuma ser o serviço mais caro que circula pela instalação. Um layout mal planejado leva inevitavelmente a quedas de pressão, demanda artificial e custos de energia inflacionados ao longo do tempo. Para engenheiros de instalações e gerentes de fábrica, a fase de projeto continua sendo a única janela para projetar um sistema que equilibre as despesas de capital iniciais com os custos operacionais de longo prazo. A modernização de uma área de produção ativa sempre interrompe as operações diárias e incorre em enormes custos inesperados. Este guia descreve as escolhas arquitetônicas críticas para novas construções industriais e critérios essenciais de avaliação de materiais. Você descobrirá exatamente como otimizar as taxas de fluxo e reduzir o atrito desde o primeiro dia. Por fim, fornecemos a estrutura exata necessária para avaliar e selecionar um parceiro de implementação confiável para a próxima expansão de suas instalações.
A arquitetura dita a eficiência: Um projeto de circuito de ar (anel principal) é o padrão da indústria para novas fábricas, oferecendo fluxo multidirecional que minimiza a queda de pressão em comparação com sistemas ramificados.
A escolha do material impacta o ROI da vida útil: A moderna tubulação modular de alumínio supera o aço galvanizado tradicional, eliminando a corrosão interna, reduzindo o atrito e reduzindo as horas de trabalho de instalação.
A escalabilidade é uma métrica mensurável: o dimensionamento adequado deve levar em conta os requisitos imediatos de CFM (pés cúbicos por minuto) e um buffer de 20-30% para expansão futura do equipamento.
A verificação do fornecedor exige evidências: um fornecedor qualificado de tubulações de ar deve fornecer cálculos de vazão verificados, garantias transparentes de queda de pressão e protocolos rigorosos de teste de vazamento antes do comissionamento.
Os gestores de instalações subestimam frequentemente o impacto financeiro de um sistema mal concebido. A precisão é extremamente importante durante a fase inicial de elaboração. O atrito causa perda de pressão à medida que o fluido passa pelas válvulas, cotovelos e trechos retos. Cada dois PSI de queda excessiva de pressão força o compressor principal a consumir cerca de 1% a mais de energia. Os engenheiros chamam isso universalmente de “regra do 1%”. Se o seu sistema perder 10 PSI em toda a planta, você desperdiçará 5% da eletricidade total do seu compressor. Essa ineficiência aumenta a cada hora em que sua fábrica opera.
Você também enfrenta riscos graves ao subdimensionar seus tubos. Ferramentas pneumáticas famintas retardam significativamente as linhas de produção. Quando as máquinas automatizadas não têm pressão adequada, elas apresentam tempos de ciclo atrasados ou falhas completas. Os gerentes de fábrica muitas vezes tentam resolver isso instalando compressores auxiliares localizados. Esses boosters consomem eletricidade extra e introduzem pontos de manutenção desnecessários. Uma configuração adequadamente projetada de distribuição de ar de fábrica elimina a necessidade dessas soluções band-aid. Você deve dimensionar seus tubos corretamente desde o início para proteger suas metas de produção.
A segurança e a conformidade também impulsionam o argumento comercial para a precisão. Os regulamentos de segurança industrial ditam diretrizes rígidas para vasos pressurizados. Você precisa aderir à ASME B31.1 para tubulação de energia. Equivalentes locais se aplicam dependendo da sua região. Além disso, a produção moderna exige um ar incrivelmente limpo. Os padrões ISO 8573 regem os níveis de pureza do ar. Sujeira, ferrugem e umidade danificam equipamentos sensíveis. O layout e os materiais que você escolhe determinam diretamente se você será aprovado nessas rigorosas auditorias de qualidade e segurança.
A escolha do layout estrutural correto determina a eficácia com que o fluido se move pelas suas instalações. Uma bem planejada rede de ar comprimido minimiza o atrito e equilibra as quedas de pressão automaticamente.
O fluido flui em múltiplas direções para atingir o ponto de demanda. Este movimento multidirecional efetivamente reduz pela metade o comprimento físico do tubo. Reduz drasticamente a velocidade do ar. O ar mais lento encontra menos atrito contra as paredes do tubo. Menor atrito significa melhor retenção de pressão no final da linha.
Esta arquitetura é a escolha inegociável para os principais cabeçalhos de fábrica. Um fechado design de circuito de ar garante pressão uniforme em toda a instalação. Se várias máquinas de alta demanda forem ativadas simultaneamente, o loop extrai volume de ambas as direções. Isso evita quedas de pressão localizadas. Ele fornece estabilidade incomparável para operações de fabricação contínuas.
Este layout usa um tubo linear reto. A linha simplesmente termina na máquina final. Não há caminho de retorno para o fluido. A velocidade permanece alta porque o ar só viaja em uma direção. A alta velocidade cria um fluxo turbulento e aumenta a perda de pressão.
Você só deve usar sistemas de ramificação para quedas muito curtas. Eles conectam o anel aéreo principal às estações de trabalho específicas abaixo. Seja extremamente cuidadoso aqui. A umidade se acumula facilmente em becos sem saída. Sem um circuito de fluxo contínuo, a condensação fica presa e entra nas ferramentas pneumáticas.
Plantas grandes usam redes em anel interconectadas. Eles instalam válvulas de isolamento para áreas de produção distintas. Uma grande fábrica pode ter um circuito para a linha de montagem e um circuito separado para a área de embalagem. Esses loops se interconectam através de um coletor central.
As grades zoneadas funcionam perfeitamente para instalações de grande escala. Eles permitem paradas de manutenção distintas. Você pode isolar e despressurizar uma zona específica para adicionar novas máquinas. O resto da planta continua funcionando sem interrupção. Essa arquitetura maximiza o tempo de atividade geral.
A seleção de materiais afeta o desempenho do sistema durante décadas. A superfície interna dos tubos determina os níveis de atrito e a pureza do ar. Avaliamos três materiais primários para o seu projeto de tubulação de ar para ajudá-lo a tomar uma decisão informada.
O aço galvanizado e o ferro preto representam o antigo padrão da indústria. Oferecem alta durabilidade física inicial. Muitos empreiteiros mais antigos estão altamente familiarizados com o rosqueamento de aço. No entanto, o aço pesa muito. Esse peso pesado requer elevadores de tesoura, equipamento extenso e vários técnicos. As máquinas de threading criam um ambiente de instalação lento e confuso. Mais importante ainda, ocorrem inevitavelmente incrustações internas e ferrugem. Os compressores geram umidade. A umidade interage com o aço formando ferrugem. A ferrugem se desprende e viaja rio abaixo. Isso degrada a qualidade do ar e destrói os cilindros pneumáticos com o tempo.
O cobre proporciona um interior liso e resiste muito bem à corrosão. Oferece excelentes características de fluxo. Infelizmente, o cobre torna-se proibitivamente caro em grandes escalas industriais. Os preços das commodities flutuam descontroladamente. Além disso, o cobre requer brasagem demorada. Os técnicos devem soldar as juntas usando chama aberta. Você deve garantir licenças de trabalho a quente para cada junta. Você também precisa de um técnico dedicado de vigilância contra incêndio no local. Isso retarda todo o cronograma de construção.

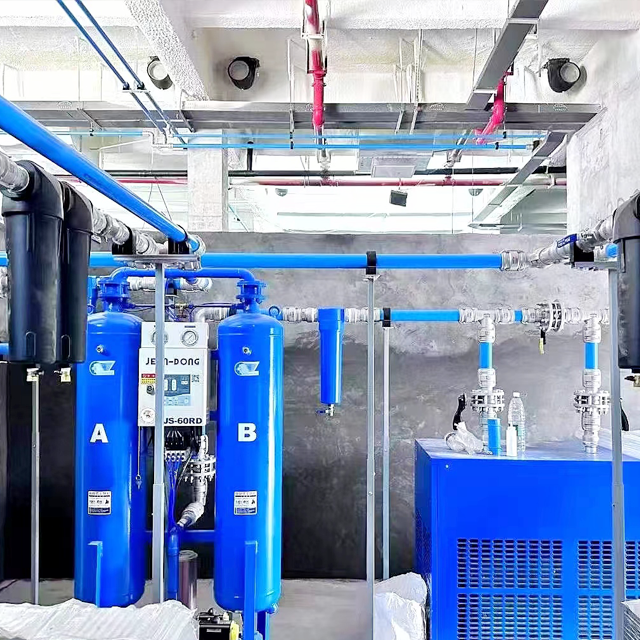

O alumínio extrudado tornou-se o padrão moderno para instalações industriais. O alumínio garante zero corrosão interna. Tubos limpos protegem permanentemente suas válvulas pneumáticas sensíveis. A parede interna ultralisa garante o menor atrito possível. Ele utiliza acessórios modulares leves de pressão para conectar. Os técnicos simplesmente cortam o tubo, rebarbam-no e empurram-no para dentro da conexão. Um anel de vedação interno e um anel de fixação protegem a conexão instantaneamente. Este sistema reduz drasticamente o trabalho de instalação. A matéria-prima custa inicialmente mais que o aço. No entanto, enormes poupanças laborais compensaram rapidamente esta despesa.
Tipo de material | Resistência à corrosão | Velocidade de instalação | Nível de fricção | Requisito de mão de obra |
|---|---|---|---|---|
Aço Galvanizado | Baixo (ocorre ferrugem interna) | Lento (requer rosqueamento) | Alto (interior áspero) | Levantamento pesado, ferramentas especializadas |
Cobre | Alto | Lento (requer brasagem) | Baixo | Autorizações de trabalho a quente, braseiros qualificados |
Alumínio Extrudado | Máximo (Zero ferrugem) | Rápido (pressione para conectar) | Mais baixo (paredes lisas) | Ferramentas leves e mínimas |
Dimensionar sua rede adequadamente evita gargalos. Um sistema subdimensionado limita a produção da fábrica. Um sistema superdimensionado desperdiça capital inicial. Um equilibrado layout de tubulação de ar requer cálculos cuidadosos. Considere estes quatro parâmetros críticos de engenharia durante a fase de projeto.
Cálculo da demanda de pico versus carga base: Nunca projete exclusivamente para a carga teórica máxima possível. Aplique um fator de diversidade. Nem todas as máquinas funcionam simultaneamente numa fábrica real. Calcule sua carga base contínua e identifique breves picos de demanda. Cálculos de fluxo precisos evitam excesso de engenharia dispendiosa e ao mesmo tempo garantem o fornecimento adequado durante as mudanças de turno.
Limites de velocidade: Você deve manter a velocidade do fluido abaixo de 20 a 30 pés por segundo. A alta velocidade cria um fluxo turbulento. A turbulência transporta umidade condensada diretamente para suas máquinas. O fluxo laminar mais lento permite que a umidade saia do fluxo de ar com segurança para as pernas de gotejamento designadas. O dimensionamento adequado regula naturalmente essa velocidade.
Colocação Estratégica de Drop: Sempre utilize 'gooseneck' ou quedas de decolagem superior. Não toque diretamente na parte inferior do cabeçalho principal. Uma decolagem superior cria um loop físico ascendente. A gravidade evita que a condensação suba e passe pelo circuito. Esta barreira física simples protege equipamentos pneumáticos caros contra danos catastróficos causados pela água.
Preparado para o futuro: Os pisos das fábricas mudam constantemente. Você deve superdimensionar sua plataforma suspensa principal em um tamanho de diâmetro padrão. Se a matemática exigir um tubo de 2 polegadas, instale um tubo de 2,5 polegadas. A diferença de custo do material permanece mínima durante a construção inicial. Esta pequena atualização atua como a apólice de seguro mais barata para futuras expansões da fábrica. Você pode adicionar mais máquinas posteriormente sem substituir todo o circuito principal.
Escolher o parceiro certo determina o sucesso do projeto a longo prazo. Uma má instalação leva a vazamentos invisíveis. Vazamentos forçam os compressores a funcionar continuamente, desperdiçando milhares de dólares anualmente. Você deve exigir evidências rigorosas de qualquer fornecedor potencial de tubulação de ar antes de assinar um contrato.
Requisito 1: Modelagem de dinâmica de fluidos pré-instalação. Rejeite fornecedores que adivinham os tamanhos dos tubos com base na intuição. Exija medições CFM exatas. Peça a velocidade calculada e as quedas de pressão esperadas. Eles devem basear esses números no projeto específico de sua fábrica. Um parceiro profissional utiliza dinâmica de fluidos computacional ou software especializado para provar que seu projeto funciona antes de tocar em um único tubo.
Requisito 2: Capacidades modulares prontas para uso. Avalie o estoque e as linhas de produtos do fornecedor. Deverão utilizar modernos sistemas modulares de alumínio. As peças modulares permitem modificações rápidas. Quando o layout da sua fábrica eventualmente muda, as equipes de manutenção podem desparafusar uma conexão e redirecionar o tubo facilmente. Sistemas colados ou roscados requerem destruição total para serem modificados.
Requisito 3: Auditoria Pós-Instalação (Teste de Vazamento). Exigir um compromisso contratual rigoroso em relação ao controle de qualidade. O instalador deve realizar testes de vazamento ultrassônicos. Eles também precisam realizar testes de retenção de pressão de 24 horas. Você nunca deve assinar o projeto até que eles provem que o sistema mantém a pressão perfeitamente.
Requisito 4: Garantia e Rastreabilidade. Verifique a garantia do fabricante que cobre conexões, válvulas e tubos. Procure garantias de dez anos ou mais contra vazamentos e corrosão física. Fornecedores confiáveis gravam números de lote a laser em suas conexões. Essa rastreabilidade garante a responsabilidade caso surja um defeito de fabricação.
Projetar uma rede de fluidos robusta para uma nova fábrica requer um equilíbrio cuidadoso. Você deve pesar os custos iniciais do material em relação ao trabalho de instalação e décadas de consumo de energia. Tomar atalhos durante a fase do projeto sempre pune o gerente da instalação posteriormente. Alto atrito, ferrugem interna e vazamentos invisíveis destroem a eficiência.
Recomendamos enfaticamente o uso de um anel principal de alumínio de tamanho adequado. O fluxo multidirecional estabiliza a pressão sem esforço. As paredes lisas de alumínio eliminam a ferrugem e reduzem o esforço do compressor. Trate a seleção de seu fornecedor como uma parceria técnica vital, em vez de uma simples compra de mercadoria. Exija modelagem de fluidos e protocolos rígidos de teste de vazamento.
Tome medidas imediatas antes que seus projetos sejam finalizados. Agende uma consulta com um especialista em engenharia qualificado hoje. Solicite uma revisão de layout específica do local com base na área ocupada real pelo seu maquinário. Baixe uma calculadora de dimensionamento de ar de fábrica dedicada para verificar suas demandas de CFM esperadas de forma independente.
R: As melhores práticas da indústria determinam uma queda de pressão máxima de 5% desde a descarga do compressor até o ponto de uso mais distante. Idealmente, você deseja que essa queda permaneça abaixo de 2 a 3 PSI. O controle rígido da pressão reduz o desperdício de energia e mantém as ferramentas pneumáticas funcionando com eficiência máxima.
R: Um circuito de ar permite que o fluido viaje em duas direções para atingir qualquer ponto de demanda. Este fluxo multidirecional efetivamente duplica a capacidade de carga do tubo. Reduz pela metade a velocidade do ar. A velocidade mais baixa reduz significativamente o atrito e a queda de pressão, economizando energia substancial durante a vida útil do sistema.
R: Não. O PVC é explicitamente inseguro para gases comprimidos. Viola a OSHA e outras regulamentações de segurança. O PVC torna-se quebradiço com o tempo. Se falhar sob pressão, ele se estilhaça catastroficamente, produzindo estilhaços perigosos. Sempre use metais aprovados como alumínio extrudado, cobre ou aço.
R: Como regra geral, você deve aumentar o tamanho do tubo coletor principal em uma dimensão padrão durante uma nova construção. Por exemplo, mude de um tubo de 2 polegadas para um tubo de 2,5 polegadas. A diferença no custo do material permanece mínima. No entanto, o custo de mão-de-obra para remover e substituir posteriormente um cano principal subdimensionado é imenso.
