Os sistemas industriais de fluidos e gases exigem identificação rigorosa para garantir a segurança das instalações. Eles também agilizam a manutenção e mantêm uma rígida conformidade regulatória. Linhas mal identificadas frequentemente levam a conexões cruzadas perigosas. Eles causam falhas nas auditorias e provocam períodos de inatividade prolongados durante desligamentos de emergência. Os gestores de instalações enfrentam constantemente uma escolha operacional crítica. Você deve decidir entre modernizar sistemas legados usando etiquetas e pintura ou atualizar completamente. As instalações modernas dependem cada vez mais de sistemas modulares pré-coloridos inerentemente compatíveis.
Este artigo fornece uma estrutura de avaliação definitiva para rastreamento de fluidos industriais. Comparamos métodos de marcação legados diretamente com soluções modernas de tubulação pré-colorida. Você entenderá como protocolos de cores distintos evitam acidentes catastróficos no chão de fábrica. Exploraremos padrões de mídia específicos, diferenças materiais e protocolos de conformidade. Você aprenderá como orientar seu próximo ciclo de aquisição e tomar decisões informadas sobre atualização de instalações.
A adesão aos padrões ANSI/ASME A13.1 ou RAL regionais não é negociável para conformidade com a OSHA e segurança operacional.
Um tubo de ar comprimido azul e um tubo de vácuo cinza são as linhas de base visuais padrão da indústria para gases utilitários não perigosos e de baixo risco.
A transição de tubulações antigas pintadas para tubulações de alumínio coloridas reduz significativamente o trabalho de instalação, a manutenção contínua e a queda de pressão.
A seleção do certo de tubulação de ar fabricante exige a avaliação da modularidade, dos termos de garantia e da adesão estrita aos padrões globais de codificação por cores.
A clareza em toda a infraestrutura de suas instalações não é apenas uma escolha estética. Serve como a principal defesa contra acidentes de trabalho. Uma estratégia robusta de identificação de tubulações de gás industrial evita que os operadores cometam erros críticos. A clareza visual impede ativamente que as equipes de manutenção acessem acidentalmente linhas de gás inerte ou vácuo em vez de ar comprimido.
A asfixia acidental com nitrogênio continua sendo um risco grave na fabricação moderna. Se um operador conectar um aparelho respiratório pneumático ou uma ferramenta pneumática padrão em uma linha de nitrogênio não marcada, os resultados serão instantaneamente catastróficos. A coloração padronizada elimina totalmente essas suposições. Ele fornece dicas visuais instantâneas para todos que estão no chão.
A conformidade regulatória depende fortemente desses padrões visuais. A OSHA frequentemente emite citações severas sobre marcação inadequada de tubos. Eles aplicam isso por meio da Cláusula de Dever Geral, muitas vezes contando com as diretrizes ANSI/ASME A13.1 como referência de segurança. Falhar em uma auditoria interrompe as operações e incorre em enormes responsabilidades legais.
A eficiência da manutenção melhora drasticamente quando a tubulação é universalmente reconhecível. Os técnicos gastam menos tempo traçando linhas através de grades de teto complexas. Os códigos de cores universais reduzem o tempo de diagnóstico. Eles também simplificam os procedimentos de bloqueio/sinalização (LOTO). Quando cada técnico identifica imediatamente o meio dentro de um tubo, ele protege o sistema com mais rapidez.
Audite trimestralmente sua infraestrutura de tubulação atual em busca de tinta desbotada ou etiquetas faltando.
Treine todos os novos operadores sobre os padrões de cores específicos usados em suas instalações.
Nunca confie no conhecimento tribal para identificar sistemas de fluidos legados.
Compreender os padrões básicos é vital para a conformidade operacional. ANSI/ASME A13.1 determina a classificação de fluidos e gases nos Estados Unidos. Entretanto, os sistemas de cores de segurança ISO e RAL regem as normas globais e europeias. Essas estruturas garantem uniformidade global em todas as aplicações industriais.
Um padrão tubo de ar comprimido azul representa a linha de base universal para energia pneumática. Esta cor está alinhada com RAL 5012, comumente conhecida como Safety Blue. Azul designa especificamente materiais gasosos não tóxicos e de baixo risco. Ele separa visualmente o ar utilitário inofensivo de substâncias perigosas.
Os sistemas de vácuo requerem separação visual distinta dos gases pressurizados ativos. A exigência da indústria exige um tubo de vácuo cinza . Isso usa RAL 7001 ou Silver-Gray. Gray alerta imediatamente os técnicos sobre linhas de pressão negativa. Impede a integração acidental com ferramentas pneumáticas de pressão positiva.
Os gases inertes seguem suas próprias diretrizes visuais rígidas. Sistemas que transportam nitrogênio, argônio ou hélio normalmente usam verde. Às vezes, as instalações empregam combinações específicas de azul e cinza. Estas cores enfatizam a distinção de gases inflamáveis ou tóxicos, que legalmente exigem marcações amarelas ou laranja.
A codificação de cores adequada do tubo de ar comprimido vai além da cor base. Os padrões de segurança exigem setas de fluxo direcionais. A legibilidade do texto deve atender a requisitos específicos de altura com base no diâmetro do tubo. Você deve colocar essas etiquetas com freqüência. Os padrões normalmente exigem a colocação a cada 15 metros, adjacente às válvulas e onde quer que os tubos penetrem nas paredes.
Guia de mapeamento de cores ANSI e RAL
Categoria de mídia | Cor padrão de segurança | Equivalente RAL | Aplicação Comum |
|---|---|---|---|
Ar Comprimido | Segurança Azul | RAL 5012 | Ferramentas pneumáticas, automação |
Vácuo | Cinza Prateado | RAL 7001 | Manuseio de materiais, embalagem |
Gases Inertes (Nitrogênio) | Segurança Verde | RAL 6032 | Cobertura, processamento de alimentos |
Inflamável/Tóxico | Segurança Amarelo/Laranja | RAL 1003 | Gás natural, produtos químicos perigosos |
Os gerentes de instalações enfrentam dois caminhos distintos ao lidar com infraestruturas desatualizadas. Você pode modernizar sistemas legados ou atualizar para soluções modulares modernas. Cada abordagem carrega realidades operacionais únicas.
A abordagem A envolve pintar e rotular sistemas legados, normalmente ferro preto ou cobre. Este método oferece um custo inicial de material mais baixo se a infraestrutura de tubulação existente permanecer perfeitamente sólida. No entanto, as desvantagens muitas vezes superam a conveniência inicial.
Você enfrenta intensas exigências de mão de obra ao pintar tubos suspensos pesados. A tinta descasca e descama continuamente em ambientes industriais agressivos e úmidos. Além disso, a pintura externa fornece proteção contra corrosão interna absolutamente zero. Os tubos de ferro legados continuarão a crescer por dentro, independentemente de quão compatíveis pareçam por fora.

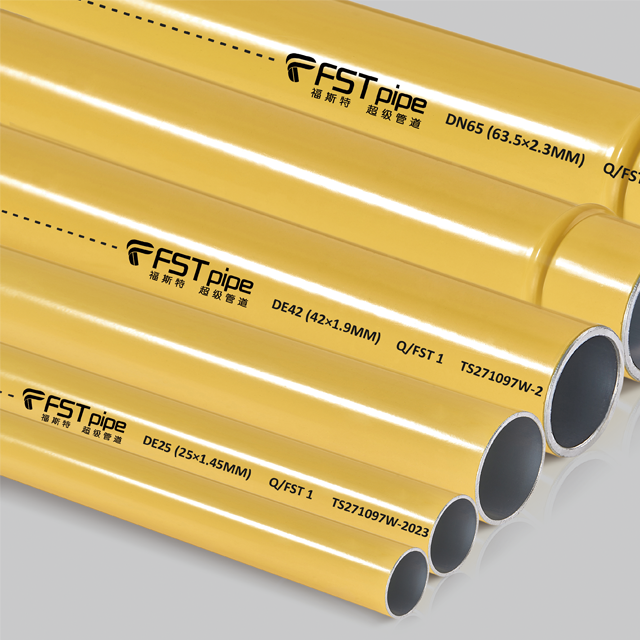

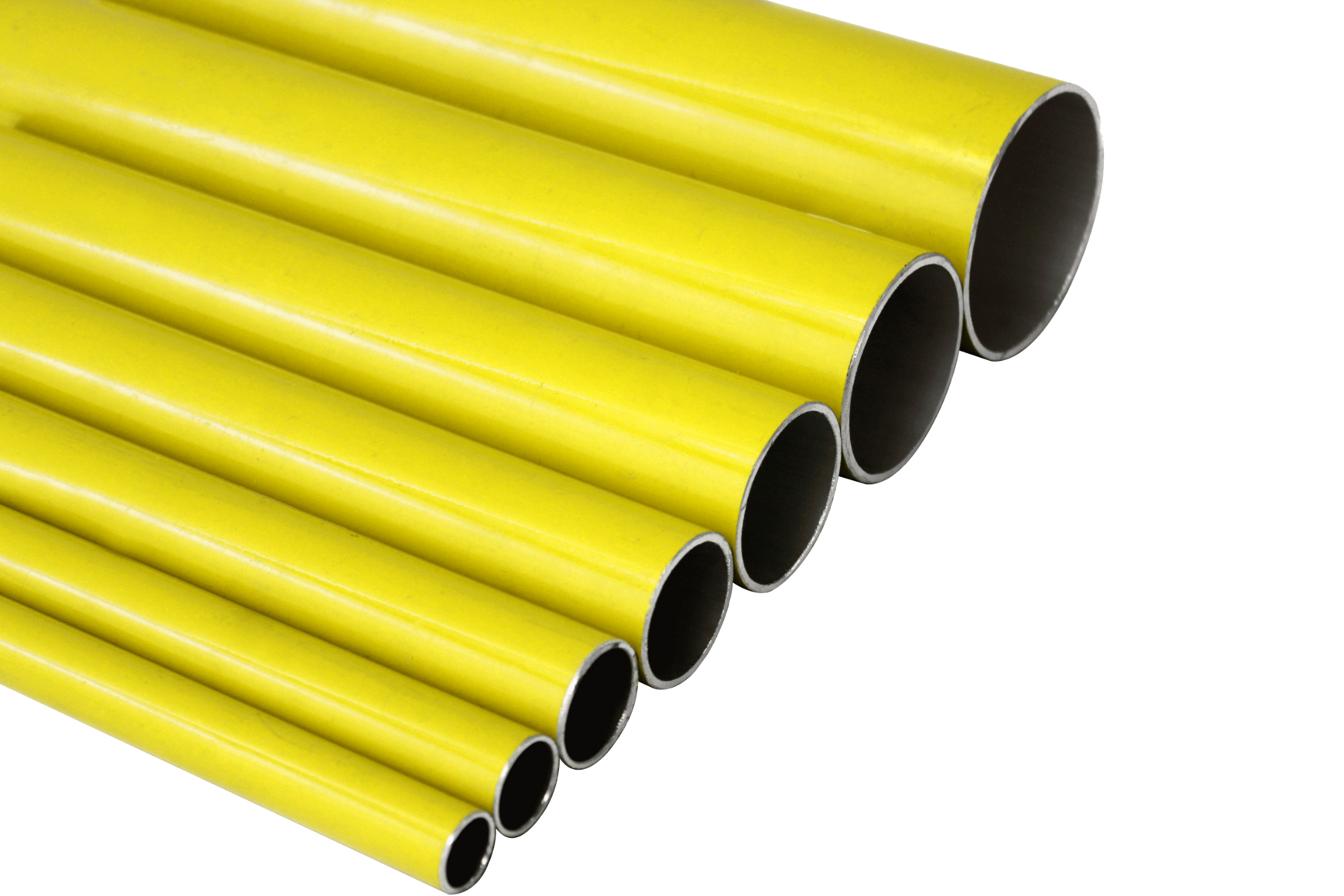

A abordagem B utiliza sistemas modulares modernos. Uma rede de tubulação de alumínio colorida chega com cores aplicadas de fábrica, extrudadas ou com revestimento em pó. Esses acabamentos não se degradam com o tempo. Você obtém conformidade integrada imediatamente.
O principal obstáculo para a Abordagem B é o maior gasto inicial de material. Você provavelmente precisará de aprovação formal de capital. No entanto, você elimina o trabalho repetitivo de raspagem, preparação e repintura de linhas aéreas a cada poucos anos. Os sistemas pré-coloridos mantêm a sua conformidade visualmente sem intervenções de manutenção contínuas.
Gráfico de comparação: sistemas legados vs. sistemas modulares
Recurso | Tubulação Legacy Pintada (Ferro/Cobre) | Tubulação Modular de Alumínio Colorido |
|---|---|---|
Prontidão para conformidade | Requer pintura/etiquetagem manual | Adesão de cores padrão pronta para uso |
Durabilidade do acabamento | Propenso a descamar, descascar, desbotar | Acabamento permanente revestido a pó ou extrudado |
Mão de obra de instalação | Alto (rosqueamento, soldagem, pintura) | Baixo (acessórios modulares push-to-connect) |
Limpeza Interna | Suscetível a ferrugem interna e incrustações | Corrosão interna zero |
A fabricação moderna exige sistemas que funcionem perfeitamente por dentro e por fora. Um tubo de ar de alumínio proporciona integridade interna e externa incomparável. Ao contrário do ferro pintado de preto, o alumínio não incrusta nem enferruja internamente. Ele protege a pneumática sensível a jusante contra partículas prejudiciais.
Manter um ambiente interno limpo garante um furo permanentemente liso. Essa suavidade promove um fluxo laminar ideal em toda a rede. Os tubos de ferro legados desenvolvem atrito interno à medida que enferrujam. Isso força os compressores de ar a trabalharem mais para empurrar o mesmo volume de ar.
A fricção interna reduzida aumenta diretamente a eficiência energética. Tubos de alumínio lisos reduzem drasticamente o consumo de energia do compressor. Os compressores funcionam com menos frequência. Eles mantêm níveis de pressão consistentes nos pontos de uso final sem esforço excessivo. Esta eficiência operacional se traduz em substancial conservação de energia em toda a instalação.
Agilidade e escalabilidade definem redes modulares modernas. Os sistemas push-to-connect oferecem uma enorme vantagem estrutural. Quando suas instalações se expandirem, você poderá modificar o layout rapidamente.
Eles se integram facilmente às quedas legadas existentes durante as atualizações em fases.
Eles não exigem máquinas pesadas de rosqueamento ou licenças de trabalho a quente para serem instalados.
Eles permitem que as instalações reequipem as linhas de montagem em uma fração do tempo.
Eles pesam significativamente menos, reduzindo a tensão nas estruturas de treliça do teto.
A escolha do correto da tubulação de ar fabricante determina o sucesso a longo prazo de sua atualização. Você deve avaliar os fornecedores potenciais de acordo com vários critérios rigorosos.
Primeiro, verifique a certeza da conformidade. O fabricante oferece correspondências exatas de cores RAL ou ANSI? O revestimento deve ser projetado especificamente para ambientes de ar comprimido, vácuo e gás inerte. A tinta azul genérica em um tubo não verificado não garante a conformidade regulatória.
Em seguida, avalie as conexões e as garantias de vazamento. Examine sua tecnologia de conexão proprietária. Alguns usam compressão O-ring, enquanto outros dependem de mecanismos de crimpagem. Determine a posição do fabricante em relação às garantias sem vazamentos. Um fornecedor confiável oferecerá garantias estendidas de 10 anos ou vitalícias contra vazamentos nas conexões.
A engenharia e o layout suportam fornecedores premium separados dos fornecedores básicos. Avalie se o fornecedor fornece cálculos abrangentes de queda de pressão. Eles devem oferecer modelagem CAD ou BIM para a geometria específica de sua instalação. Procure roteiros de implementação que minimizem a interrupção das suas operações atuais.
Finalmente, considere a robustez da cadeia de abastecimento e a disponibilidade de materiais. Escolher um fornecedor com estoque localizado é fundamental. As atualizações faseadas das instalações muitas vezes enfrentam mudanças inesperadas no cronograma. O estoque localizado evita atrasos desastrosos quando você precisa de acessórios ou comprimentos de tubos extras no último minuto.
A identificação adequada de gases industriais vai muito além da estética básica das instalações. Funciona como componente fundamental da segurança estrutural e da eficiência operacional. Linhas coloridas com precisão protegem sua força de trabalho contra conexões incorretas perigosas. Eles também protegem sua empresa contra penalidades regulatórias severas e falhas de auditoria dispendiosas.
Aconselhamos os decisores a auditarem imediatamente a sua infra-estrutura de tubagens actual. Ande pelo chão da instalação. Verifique se há tinta descascada, etiquetas ilegíveis e modificações não documentadas nos tubos. Se seus tubos legados sofrerem corrosão ou exigirem repetidamente repintura manual para conformidade, será necessária uma revisão do sistema.
A transição para um sistema modular de alumínio pré-colorido representa a estratégia operacional mais inteligente. Você elimina trabalhos de manutenção recorrentes e melhora drasticamente a dinâmica do fluxo interno. Entre em contato com um especialista em tubulação qualificado hoje mesmo. Solicite uma consulta abrangente de dimensionamento de sistema para modernizar sua infraestrutura de fluidos e gás.
R: Embora a OSHA não imponha uma marca de tinta específica, ela exige marcação reconhecível de perigo e utilidade. Eles geralmente aplicam ANSI/ASME A13.1, que designa estritamente o azul para gases de baixo risco, como ar comprimido.
R: Enfaticamente não. A OSHA proíbe explicitamente o PVC padrão para ar comprimido devido ao grave risco de estilhaçamento explosivo. Esta proibição se aplica independentemente de como é colorido ou rotulado.
R: As linhas de vácuo são normalmente designadas com um tubo cinza. Gases inertes, como o nitrogênio, costumam usar verde com letras brancas específicas. Isso indica seu status de baixo risco e não inflamável.
R: Sim. Embora a cor base do tubo identifique a categoria do meio, os padrões de segurança ainda exigem setas direcionais e identificadores de texto não criptografado. Estas adições indicam a direção do fluxo e o tipo exato de gás.
