A seleção de um componente de junta representa uma decisão crítica para a instalação. Afeta diretamente o tempo de atividade operacional. Também afeta a eficiência energética do sistema e a segurança geral do local de trabalho. Você nunca deve tratar isso como uma compra trivial de hardware. O ar comprimido continua sendo um dos utilitários mais caros nas fábricas modernas. Juntas com vazamento ou instaladas incorretamente drenam a energia do compressor continuamente. Eles causam um enorme desperdício de energia. Isso prejudica diretamente sua lucratividade geral.
Este guia fornece uma estrutura baseada em evidências para gerentes e engenheiros de instalações. Você aprenderá como avaliar, selecionar e especificar com precisão os conectores exatos de que precisa. Analisamos a compatibilidade de materiais, padrões rígidos de segurança e métricas de desempenho do mundo real. Esses insights ajudam você a projetar sistemas pneumáticos industriais altamente confiáveis. Seguir esta estrutura garante um ambiente de produção mais seguro e eficiente.
A compatibilidade do material não é negociável: A correspondência do material do conector com o tubo (por exemplo, alumínio com alumínio) evita corrosão galvânica e falhas catastróficas.
Custo de mão de obra versus custo da peça: Embora as conexões de encaixe para tubos custem mais por unidade, elas reduzem drasticamente o tempo de inatividade da instalação e os requisitos de mão de obra especializada.
Imperativos de segurança: Certos materiais (como o PVC) apresentam graves riscos de estilhaçamento sob gás comprimido e devem ser ativamente evitados de acordo com as diretrizes da OSHA.
Métricas de desempenho: A seleção deve ser orientada pela pressão máxima de trabalho (PSI), faixas de temperatura e resistência à vibração, e não apenas pelo preço de compra inicial.
Uma única má escolha de conexão repercute em toda a sua área de produção. Os gerentes de instalações devem considerar vários fatores financeiros e operacionais. Cada junta apresenta um ponto potencial de falha. Você deve projetar essas interseções com cuidado.
As auditorias energéticas da indústria revelam um facto surpreendente. Muitas instalações perdem de 20 a 30 por cento da produção do compressor devido a vazamentos microscópicos. Esses vazamentos ocorrem principalmente em pontos de conexão soltos e juntas degradadas. Um mal especificado conector tubo a tubo atua como um dreno constante e invisível de seus recursos. Cada metro cúbico de ar que escapa força seus compressores a executar ciclos mais longos. Esse excesso de trabalho aumenta significativamente as contas de eletricidade das instalações. Você paga pelo ar que nunca usa.
A geometria interna do conector desempenha um papel importante na eficiência do sistema. Acessórios mal projetados criam um fluxo de ar turbulento internamente. Eles restringem o total de CFM (pés cúbicos por minuto) que se move através da linha de distribuição. Seus compressores devem trabalhar continuamente para manter a pressão final necessária. Essa queda de pressão artificial aumenta o gasto geral de energia. Transições internas suaves minimizam esta turbulência dispendiosa.
O tempo de inatividade inesperado prejudica diretamente o seu cronograma de produção. Os métodos de conexão tradicionais geralmente exigem trabalho a quente perigoso. Eles também exigem equipamento especializado para rosqueamento. Esses métodos desatualizados estendem drasticamente as janelas de manutenção programada. Soluções modulares permitem que suas equipes de manutenção realizem reparos rápidos. Reparos rápidos mantêm suas linhas de montagem funcionando perfeitamente. O tempo economizado em manutenção se traduz diretamente em maior produção da fábrica.
Você tem diversas opções ao selecionar juntas para sua infraestrutura. Cada categoria traz vantagens mecânicas únicas. Eles também trazem compensações específicas de engenharia. Você deve combinar o tipo de adaptação com suas demandas ambientais exatas.

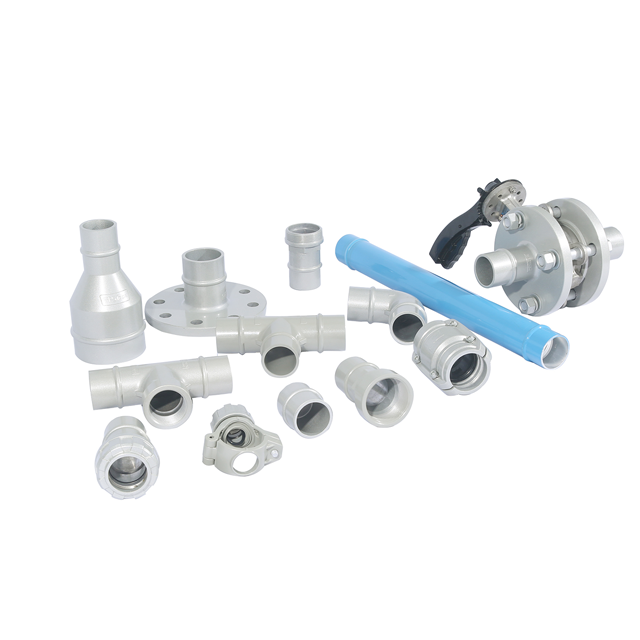

Estas soluções modulares modernas dominam as novas instalações de fábricas. Ao avaliar acessórios modernos para tubos de ar comprimido, os acessórios para tubos de encaixe por pressão se destacam pela grande velocidade de instalação. Eles revolucionam a forma como as equipes implantam redes pneumáticas.
Mecanismo: Eles utilizam um anel de vedação interno de precisão. Um anel de aperto de aço inoxidável segura o tubo com segurança.
Caso de uso: você os achará ideais para cenários de implantação rápida. Eles se adaptam perfeitamente aos sistemas modulares. Eles minimizam drasticamente os custos de mão de obra qualificada.
Compensações: você paga um custo inicial mais alto do componente. Os instaladores devem rebarbar e chanfrar rigorosamente todas as extremidades dos tubos. Ignorar esta preparação rasga o delicado anel de vedação.
As instalações mais antigas dependem fortemente destas juntas tradicionais e resistentes. Eles representam o padrão legado de encanamento industrial.
Mecanismo: Os instaladores unem mecanicamente as roscas metálicas cônicas. Eles devem aplicar selantes de rosca líquidos ou fita de PTFE para obter uma vedação hermética.
Caso de uso: Eles se adaptam excepcionalmente bem às configurações industriais pesadas tradicionais. Os sistemas de ferro preto e aço galvanizado os utilizam extensivamente.
Compensações: O processo de instalação continua altamente trabalhoso. A vibração constante freqüentemente induz vazamentos microscópicos ao longo do tempo. A umidade no fluxo de ar os torna altamente propensos à corrosão interna.
Eles oferecem durabilidade física extrema para aplicações altamente específicas. Eles criam uma ligação mecânica incrivelmente forte.
Mecanismo: Ferramentas especializadas crimpam ou comprimem mecanicamente ponteiras de metal diretamente ao redor do exterior do tubo.
Caso de uso: Eles se destacam em ambientes severos de alta vibração. Instalações permanentes de cobre ou aço inoxidável pesado se beneficiam muito com esse método.
Compensações: sua equipe exige ferramentas de prensagem proprietárias e caras. A conexão torna-se totalmente permanente após a crimpagem. Você não pode modificá-los facilmente mais tarde.
O gráfico abaixo resume as diferenças mecânicas entre esses tipos de conexão primária.
Tipo de conexão | Velocidade de instalação | Flexibilidade de modificação | Ferramentas necessárias | Resistência à vibração |
|---|---|---|---|---|
Ajuste push-in | Muito rápido | Alto (reutilizável) | Ferramenta básica de rebarbação | Moderado a alto |
Rosqueado | Lento | Baixo (difícil de desfiar) | Enfiador de tubos, chaves | Baixo (Propenso a afrouxar) |
Press-Fit | Rápido | Nenhum (Permanente) | Ferramenta de imprensa cara | Muito alto |
Você deve olhar muito além das dimensões básicas do tubo ao especificar componentes. Várias variáveis operacionais ocultas determinam o sucesso do sistema a longo prazo. Ignorar estes critérios leva à falha prematura dos componentes.
Nunca confie apenas nos valores normais de carga operacional. Você deve verificar proativamente a classificação PSI máxima de trabalho de cada conexão. Deve exceder o pico de saída absoluto do seu compressor. As classificações de temperatura são igualmente importantes. Os compressores geram intenso calor de fricção. A conexão deve lidar com esses picos térmicos com segurança. A falha em verificar as classificações é um convite a explosões perigosas.
Os compressores de parafuso rotativos industriais geram vibração constante e de alta frequência. Essa agitação mecânica percorre toda a rede de tubulação. Além disso, os tubos sofrem expansão térmica contínua durante as mudanças sazonais de temperatura. As linhas de alumínio se expandem significativamente durante os meses quentes de verão. Acessórios legados rígidos muitas vezes quebram sob esse estresse. Você deve avaliar a flexibilidade com que as juntas escolhidas lidam com essas mudanças dimensionais.
Os especialistas em pneumática sempre verificam primeiro a compatibilidade química. Os compressores modernos utilizam lubrificantes sintéticos altamente agressivos. Esses óleos viajam por todo o fluxo de ar como uma névoa fina. Eles se instalam profundamente nas juntas e atacam ativamente as vedações de borracha. Você deve garantir que os O-rings usem materiais resistentes como Viton. A borracha nitrílica padrão (Buna-N) degrada-se rapidamente quando exposta a lubrificantes sintéticos de compressor.
A segurança no local de trabalho exige o cumprimento estrito dos limites materiais. Ignorar essas diretrizes fundamentais é um convite a falhas catastróficas do equipamento. Você tem a responsabilidade de proteger os trabalhadores de suas instalações.
Nunca use tubulação de PVC padrão para distribuição de ar comprimido. A OSHA adverte estritamente contra esta prática perigosa. O material de PVC se estilhaça explosivamente se for rompido sob pressão de gás. Ele lança estilhaços de plástico afiados pelo chão da instalação. As conexões padrão para tubos de água simplesmente não possuem as classificações de engenharia para gases altamente compressíveis. Você deve evitá-los ativamente em todas as aplicações pneumáticas.
Requisitos de instalação ocultos prendem muitos gerentes de instalações. Conexões seguras exigem etapas de preparação exatas e metódicas. Você não pode simplesmente cortar um cano e prendê-lo em uma conexão. A mecânica deve cortar ângulos retos exatos. Eles devem rebarbar completamente todas as bordas internas e externas. Eles também precisam marcar a profundidade precisa de inserção em cada extremidade do tubo. O fracasso nessas etapas específicas garante futuras explosões.
Os métodos tradicionais de união introduzem detritos perigosos em seu sistema. Os vedantes de roscas quebram frequentemente durante o processo de aperto. Esses fragmentos de fita entram imediatamente na corrente de ar de alta velocidade. Eles viajam a jusante e emperram delicadas válvulas de controle pneumático. Eles destroem ferramentas pneumáticas rotativas caras. As conexões modernas baseadas em O-ring eliminam totalmente esse grave risco de contaminação.
A seleção dos componentes finais requer pensamento estratégico e de longo prazo. Siga estas etapas práticas para finalizar sua especificação de engenharia.
Avalie com que frequência o layout do chão de fábrica realmente muda. Movimentos frequentes da máquina exigem sistemas de alumínio altamente modulares. Você pode desmontar e redirecionar essas redes rapidamente. Por outro lado, alguns layouts de instalações permanecem totalmente permanentes. Se o ambiente sujeitar os tubos a abusos físicos extremos, recomende aço soldado. Combine o material com a sua realidade operacional.
Você deve equilibrar cuidadosamente vários elementos financeiros. Não olhe apenas a fatura de compra inicial. Primeiro, avalie o preço inicial do componente. Em seguida, adicione as horas de mão de obra necessárias e o tempo de instalação especializado. Calcule a perda de energia esperada devido a possíveis vazamentos na rosca durante um período de cinco anos. Finalmente, estime as despesas futuras de modificação. Peças iniciais mais baratas geralmente custam significativamente mais no longo prazo.
Nunca confie cegamente em folhetos de marketing brilhantes. Você deve exigir dados de engenharia concretos de seus fornecedores em potencial. Siga esta sequência ao avaliar um fabricante:
Solicite gráficos de queda de pressão certificados por terceiros.
Revise atentamente os termos exatos da garantia do produto.
Solicite seus certificados oficiais de conformidade ISO.
Verifique suas tabelas de compatibilidade química para óleos sintéticos.
Fabricantes respeitáveis fornecem esta documentação crítica instantaneamente mediante solicitação.
Projetar uma rede pneumática robusta requer uma seleção cuidadosa de componentes. As juntas certas equilibram os custos iniciais de material com a prevenção de vazamentos a longo prazo. Eles também garantem adaptabilidade essencial do sistema à medida que sua fábrica cresce. Você não pode se dar ao luxo de comprometer a compatibilidade de materiais ou os padrões de segurança. Acessórios adequados protegem seu caro equipamento pneumático downstream.
Encorajamos os compradores a auditarem a sua rede atual antes de comprarem algo novo. Meça cuidadosamente as quedas de pressão existentes em diferentes zonas. Calcule suas taxas de vazamento de base usando detectores ultrassônicos. Esses dados justificam claramente seu eventual orçamento de atualização. Ele fornece uma linha de base mensurável para melhoria.
Não adivinhe os requisitos da sua instalação. Consulte hoje mesmo um engenheiro de sistemas pneumáticos dedicado. Solicite acessórios de amostra física de fornecedores pré-selecionados. Teste-os diretamente no local para garantir o desempenho ideal. Seguir essas etapas garante uma implantação de tubulação bem-sucedida.
R: Você deve ter extremo cuidado. A união de metais diferentes, como cobre e aço galvanizado, causa rápida corrosão galvânica. Isso destrói a articulação de dentro para fora. Sempre use acessórios de transição dielétrica especializados se precisar misturar materiais. O ideal é manter todo o sistema uniforme para eliminar reações químicas.
R: Sim, os sistemas comerciais push-to-connect lidam com sistemas de ar industriais padrão com segurança. Os acessórios modulares de alumínio mais conceituados avaliam entre 190 a 230 PSI. No entanto, eles não foram projetados para sistemas hidráulicos de alta pressão extrema. Sempre verifique a pressão máxima de trabalho especificada pelo fabricante em relação ao pico de saída do seu compressor.
R: Primeiro, certifique-se de usar técnicas adequadas de vedação de rosca. Aplique selante de rosca líquido anaeróbico especializado em vez de fita PTFE barata de loja de ferragens. Se os vazamentos persistirem devido à forte vibração da máquina, o aperto não resolverá o problema. Eventualmente, você precisará atualizar para uma tubulação modular selada com O-ring.
R: Depende do tipo de conexão. As conexões push-in requerem apenas um cortador de tubos básico e uma ferramenta simples de rebarbação. Você pode instalá-los manualmente. Por outro lado, os tubos roscados tradicionais requerem rosqueadores pesados e chaves grandes. Os sistemas de encaixe por pressão exigem ferramentas de crimpagem hidráulicas proprietárias e altamente caras.
