Tubulação de ar comprimido subdimensionada ou com classificação incorreta leva a graves quedas de pressão. Causa desgaste excessivo do compressor e cria riscos catastróficos à segurança. Escolhas inadequadas de materiais geralmente resultam em rupturas repentinas e dispendiosas paradas de produção. Selecionar a classificação correta de pressão do tubo de ar comprimido é uma decisão crítica em termos de despesas de capital. Isso afeta diretamente a segurança de suas instalações e a eficiência energética a longo prazo. Os gerentes de instalações devem navegar por variáveis complexas de engenharia para evitar falhas sistêmicas.
Um sistema otimizado equilibra os requisitos máximos de pressão de trabalho, durabilidade do material e conformidade regulatória. Ele garante zero falhas estruturais e perda mínima de pressão por atrito em toda a rede de distribuição. Você aprenderá como avaliar materiais, aplicar redução de temperatura e selecionar tubulações compatíveis para sua planta. Exploraremos fatores de segurança, limites de materiais e realidades de instalação para ajudá-lo a construir um sistema robusto.
As classificações de pressão do sistema devem levar em conta as flutuações de temperatura; a pressão máxima de trabalho diminui à medida que a temperatura ambiente ou do fluido aumenta.
Um fator de segurança documentado do tubo de ar (normalmente 3:1 ou 4:1) não é negociável para separar a pressão de trabalho segura da pressão de ruptura real.
A tubulação de alumínio tornou-se o padrão da indústria para instalações comerciais devido à sua suavidade interna consistente, tolerância de alta pressão e perfil de corrosão zero.
A seleção de um fornecedor de tubos de ar comprimido compatível exige a verificação de sua adesão aos padrões ASME e OSHA, e não apenas aos custos iniciais de material.
Compreender as métricas de pressão evita erros desastrosos de engenharia. Os operadores das instalações confundem frequentemente os limites operacionais publicados pelos fabricantes. Devemos definir a terminologia exata para garantir operações seguras da planta.
Os fabricantes publicam uma pressão máxima de trabalho permitida (MAWP). Este número representa a pressão mais alta absoluta que o sistema pode suportar durante operações normais. Você nunca deve exceder esse limite. A pressão de ruptura representa o ponto exato de falha catastrófica. O material do tubo literalmente se rompe quando as forças internas excedem sua integridade estrutural. Você nunca deve projetar um sistema próximo ao limite de pressão de ruptura.
Os engenheiros usam um buffer para proteger contra picos repentinos de pressão. Um confiável da tubulação de ar fator de segurança separa o limite de trabalho do ponto de falha. Uma proporção de 4:1 significa que a pressão de ruptura é quatro vezes maior que a MAWP. Este amortecedor absorve impactos mecânicos, fechamentos repentinos de válvulas e surtos inesperados do compressor. Fornece margem estrutural essencial para materiais envelhecidos.
O calor degrada a integridade estrutural em quase todos os materiais de tubulação. As classificações de pressão compartilham uma relação inversa com as temperaturas operacionais. Um tubo classificado para 232 PSI a 68°F não pode suportar 232 PSI a 140°F. À medida que a temperatura aumenta, o material amolece ou expande. Você deve aplicar um multiplicador de redução de temperatura para calcular a verdadeira pressão de trabalho segura. As salas de compressores geram imenso calor. Os operadores devem calcular cuidadosamente os fatores de redução de potência nessas zonas quentes.
A seleção do material determina suas capacidades de pressão de base. Diferentes materiais reagem de forma única sob compressão contínua de gás. Devemos avaliar os metais tradicionais em relação às soluções de engenharia modernas.

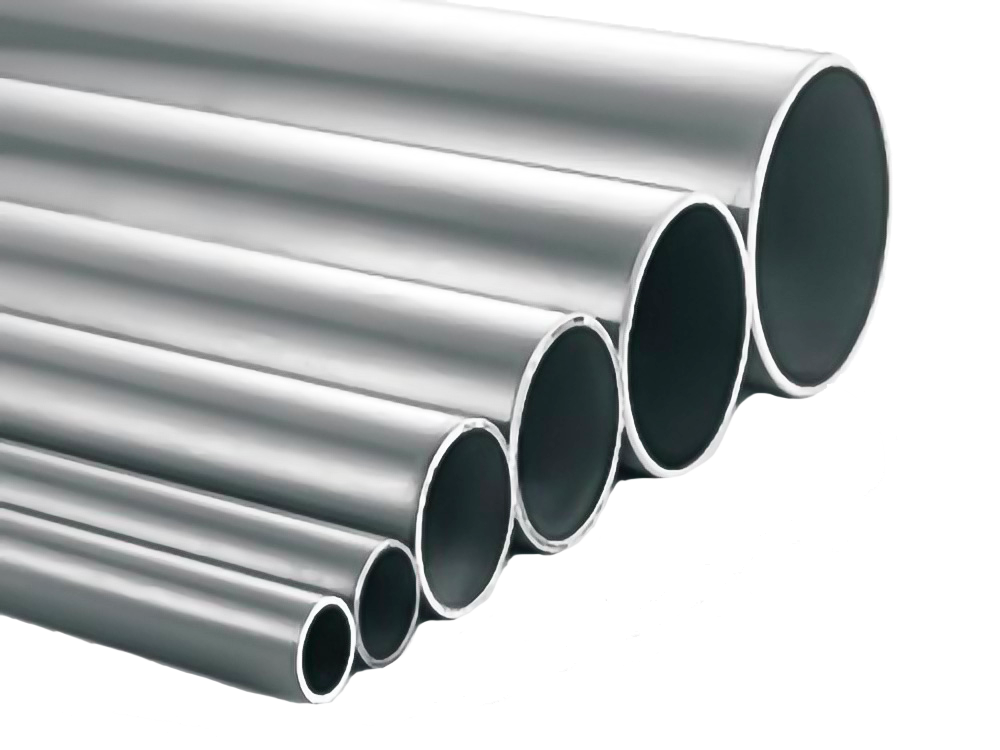

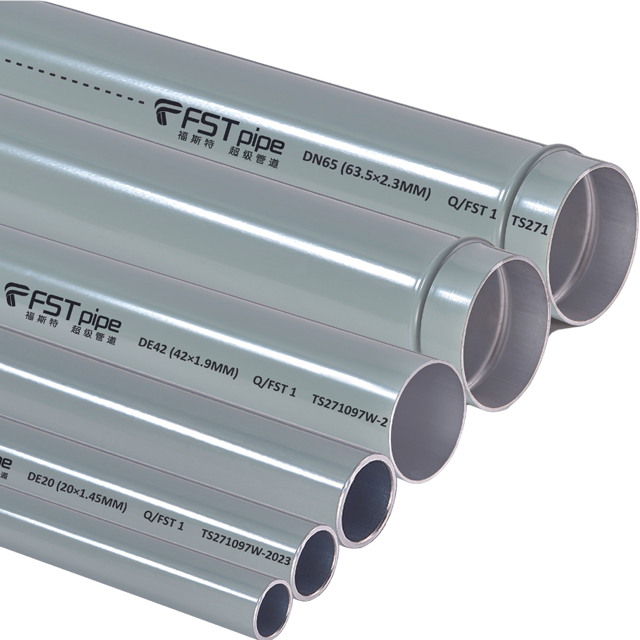

O alumínio extrudado atualmente domina o cenário industrial. Oferece relações resistência-peso excepcionais. Normalmente, você verá uma pressão de trabalho de tubo de alumínio avaliada em torno de 232 PSI (16 bar). O alumínio nunca enferruja ou incrusta internamente. As paredes internas lisas evitam quedas de pressão por atrito. Isso mantém a velocidade consistente do fluido ao longo de décadas de uso. Os sistemas de alumínio continuam sendo a referência para fornecimento de ar limpo e de alta pressão.
Tubos de aço de paredes pesadas oferecem enormes classificações de pressão inerentes. Eles podem suportar abusos externos extremos em ambientes agressivos. No entanto, o aço apresenta riscos operacionais significativos. A umidade no ar comprimido causa ferrugem interna. Os revestimentos galvanizados eventualmente descamam sob carga cíclica. Essa corrosão cria superfícies internas ásperas. O acúmulo de incrustações restringe o fluxo e reduz artificialmente a pressão disponível no ponto de uso final.
Você nunca deve usar PVC para gás comprimido. As classificações de pressão de líquido não se aplicam a gases compressíveis. A água não comprime. Se um cano de água quebrar, ele simplesmente vazará. O ar comprime fortemente. Se um tubo de PVC falhar sob pressão de ar, a energia armazenada será liberada instantaneamente. O plástico se estilhaça em estilhaços mortais. A OSHA proíbe estritamente o PVC padrão para aplicações de ar comprimido devido a esses riscos de explosão.
O cobre fornece ar limpo e suporta facilmente altas pressões. Muitas instalações médicas dependem de linhas de cobre. No entanto, o cobre apresenta enormes obstáculos à instalação. Os custos das matérias-primas flutuam enormemente. A brasagem exige licenças de trabalho a quente, mão de obra especializada e extenso tempo de inatividade. As juntas de cobre geralmente falham se o processo de brasagem apresentar pontos fracos.
Tipo de material | Classificação de pressão típica (padrão) | Resistência à corrosão | Modo de falha sob pressão de gás |
|---|---|---|---|
Alumínio Extrudado | 232 PSI/16 Bar | Excelente (escala zero) | Rendimento controlado |
Ferro Negro | Mais de 300 PSI | Ruim (ferrugem severa) | Vazamentos de rosca, adelgaçamento estrutural |
Plástico PVC | Não classificado para gás | Excelente | Explosão catastrófica de estilhaços |
Cobre (Tipo L) | Mais de 250 PSI | Excelente | Separação de junta de solda |
As estruturas regulatórias protegem o pessoal da fábrica contra práticas de engenharia perigosas. A adesão aos padrões reconhecidos de tubos de ar comprimido reduz a responsabilidade e garante a longevidade operacional. Os gerentes de fábrica devem compreender esses códigos reguladores.
A Sociedade Americana de Engenheiros Mecânicos (ASME) determina o projeto da tubulação de pressão. ASME B31.1 cobre tubulação de energia. ASME B31.9 cobre tubulações de serviços de construção. Esses códigos definem espessuras mínimas de parede, valores de tensão permitidos e requisitos de teste de juntas. Os sistemas compatíveis garantem que os materiais podem suportar cargas cíclicas pressurizadas contínuas. Os engenheiros confiam nesses cálculos para evitar a fadiga estrutural ao longo do tempo.
A Administração de Segurança e Saúde Ocupacional (OSHA) impõe mandatos rígidos de segurança no local de trabalho. Os regulamentos da OSHA visam linhas pressurizadas expostas. Eles exigem válvulas de alívio de pressão apropriadas em tanques receptores e centros de distribuição. Os inspetores da OSHA emitem rotineiramente multas severas para materiais proibidos como o PVC. Eles contam com a Cláusula de Dever Geral para penalizar instalações de tubulação inseguras.
A ISO 8573-1 rege as classes de pureza do ar comprimido. As classificações de pressão e as classificações de pureza se cruzam diretamente. A degradação do material afeta ambos simultaneamente. Quando os tubos de ferro enferrujam, eles perdem a espessura da parede. Isto reduz a pressão de ruptura real. Simultaneamente, as partículas de ferrugem contaminam o fluxo de ar, violando as classes de pureza ISO. A escolha de materiais não corrosivos satisfaz os padrões de segurança de pressão e de qualidade do ar.
Os engenheiros de instalações carregam imensa responsabilidade. Uma tubulação suspensa rompida pode causar ferimentos graves ou mortes. A adesão estrita às normas publicadas serve como um escudo de responsabilidade vital. Ao construir sistemas de acordo com as diretrizes ASME e OSHA, você demonstra a devida diligência. A conformidade documentada protege a empresa durante auditorias de segurança e avaliações de seguros.
A fabricação de alto volume requer engenharia precisa de dinâmica de fluidos. Você não pode adivinhar os diâmetros dos tubos com base na estética visual. O dimensionamento adequado garante que o ar comprimido chegue às ferramentas na pressão correta.
Certas indústrias exigem limites de pressão elevados além do ar padrão da oficina. A moldagem por sopro de PET, o corte a laser e a fabricação pesada dependem de força maciça. Essas aplicações geralmente exigem um tubo de ar robusto de 13 bar (aproximadamente 188 PSI) ou configurações ainda mais altas. Os sistemas padrão de 100 PSI paralisarão os equipamentos de produção nesses ambientes. Você deve combinar a especificação do material com a demanda de pressão de pico.
O diâmetro do tubo cruza diretamente com a velocidade e o atrito. Devemos seguir protocolos de dimensionamento específicos:
Determine o CFM máximo: Calcule o total de pés cúbicos por minuto exigidos por todas as ferramentas simultâneas.
Calcule a velocidade do ar: force grandes volumes através de pequenos tubos e a velocidade dispara. A alta velocidade cria um enorme atrito na parede interna.
Aumente o tamanho do coletor principal: O atrito causa quedas artificiais de pressão. Você perde PSI viável antes mesmo que o ar chegue à ferramenta. Aumentar o diâmetro do tubo reduz a velocidade e preserva a classificação de pressão estática.
Um sistema é tão forte quanto o seu componente mais fraco. Seu tubo de alumínio pode apresentar uma classificação de 232 PSI. No entanto, se você instalar uma válvula de isolamento barata com classificação de 125 PSI, a classificação de todo o sistema cai para 125 PSI. Você deve auditar cada conexão, queda flexível e acoplador de desconexão rápida. Garanta compatibilidade completa em toda a rede pneumática.
Materiais excelentes falham sob práticas de instalação inadequadas. Os mecânicos devem montar a rede de tubulação corretamente para preservar as classificações de pressão do fabricante. Frequentemente observamos pontos de falha específicos no campo.
Os métodos de instalação determinam a resistência da junta. As juntas roscadas em tubos de aço removem a espessura da parede, criando pontos fracos inerentes. As conexões push-to-connect exigem extremidades de tubo perfeitamente rebarbadas. Se os mecânicos deixarem arestas vivas, eles cortarão os anéis de vedação internos. Isso causa vazamentos imediatos de alta pressão. As conexões de compressão proporcionam excelente mordida, mas exigem torque preciso. Apertar demais esmaga o tubo. O carregamento cíclico contínuo testa diariamente cada ponto de conexão.
Os compressores de ar geram vibrações intensas. Esses harmônicos viajam pela rede de distribuição. A ancoragem inadequada leva à fadiga severa do metal. Se você espaçar muito os cabides, o tubo cederá e vibrará violentamente. Este movimento contínuo enfraquece as articulações ao longo do tempo. Compromete a classificação de pressão inicial e eventualmente causa fraturas. Você deve seguir as orientações do fabricante para o espaçamento máximo dos cabides.
As mudanças de temperatura causam expansão e contração linear em tubos longos. Um percurso de alumínio de 300 pés aumentará fisicamente à medida que a temperatura ambiente da instalação aumentar. Se você montar o tubo em ambas as extremidades, as forças de expansão deformarão o metal ou explodirão as conexões. Você deve instalar circuitos de expansão projetados ou juntas de expansão especializadas. Esses componentes absorvem o movimento linear e evitam tensões estruturais perigosas.
Sua decisão de aquisição vai além das matérias-primas. Você precisa de um parceiro técnico que entenda de dinâmica de fluidos. Selecionar o fornecedor certo de tubos de ar comprimido garante uma instalação segura e otimizada.
Um fornecedor qualificado fornece extensa documentação técnica. Eles não vendem apenas caixas de acessórios. Eles oferecem cálculos exatos de queda de pressão com base em seu layout específico. Eles fornecem gráficos de dimensionamento claros e tabelas abrangentes de redução de temperatura. Este suporte de engenharia evita erros dispendiosos de subdimensionamento. Você deve exigir uma revisão do seu esquema pelos engenheiros de aplicação antes de comprar.
Avalie cuidadosamente a garantia do fabricante. Leia as letras miúdas sobre falhas de pressão e defeitos de material. A garantia cobre rupturas catastróficas de juntas? Especifica limites para carregamento cíclico? Os sistemas de alumínio geralmente oferecem décadas de longevidade sem manutenção. Garanta que o fornecedor respalde suas reivindicações estruturais com uma garantia robusta e plurianual. Uma garantia forte reflete um rigoroso controle de qualidade durante o processo de fabricação.
Projetar uma rede pneumática segura e de alto desempenho requer atenção rigorosa aos detalhes. Você deve determinar com precisão suas necessidades máximas de CFM e PSI. Aplique os multiplicadores de redução de temperatura corretos para encontrar seus verdadeiros limites de pressão de trabalho. Mantenha um fator de segurança estrito de 4:1 para evitar explosões. Selecione sempre materiais validados pelas normas ASME e OSHA, evitando totalmente plásticos perigosos.
Seu próximo passo envolve ação no chão de fábrica. Audite seu sistema atual para detectar quedas de pressão perceptíveis ou vazamentos nas juntas. Consulte um engenheiro de aplicação qualificado para calcular o tamanho preciso do tubo para futuras expansões. Atualizar sua infraestrutura hoje garante a segurança do operador e uma produção estável nos próximos anos.
R: Fabricantes respeitáveis projetam sistemas usando um fator de segurança de 3:1 ou 4:1. Esta relação separa a pressão de trabalho máxima permitida da pressão de ruptura real. Ele fornece um amortecedor estrutural crítico contra surtos inesperados do compressor e impactos mecânicos.
R: Não. O diâmetro do tubo afeta o volume do fluxo (CFM) e a velocidade do ar. A classificação real da pressão estática é ditada puramente pela composição do material e pela espessura da parede. No entanto, um diâmetro pequeno cria atrito, o que causa quedas de pressão operacional.
R: Os compressores geram grandes quantidades de calor ambiente durante a operação. As altas temperaturas amolecem os materiais e enfraquecem a integridade estrutural. Você deve aplicar cálculos de redução térmica em ambientes quentes, o que naturalmente reduz os limites seguros de pressão de trabalho.
R: Absolutamente não. Você nunca deve usar tubos de água padrão de PVC ou de parede fina para gases comprimidos. O ar armazena enorme energia cinética quando comprimido. Se o tubo falhar, criará uma explosão perigosa. Isto viola os rígidos mandatos de segurança da OSHA.
