Vazamentos de ar comprimido não são apenas um pequeno incômodo de manutenção. Eles representam uma redução mensurável e silenciosa na rentabilidade operacional e na vida útil do compressor. Muitas instalações enfrentam dificuldades com o aumento das contas de energia. Eles muitas vezes ignoram os canos sibilantes diretamente acima de suas áreas de produção. Você pode presumir que os materiais modernos resolvem totalmente esse problema. Embora um sistema de tubulação de ar de alumínio premium resista naturalmente à ferrugem e à corrosão que assola o aço tradicional, ele permanece vulnerável. A instalação inadequada, a vibração intensa da máquina ou a combinação inadequada de componentes ainda podem criar pontos de vazamento graves ao longo do tempo.
Queremos ajudá-lo a preencher essas lacunas ocultas. Este guia abrangente fornece aos gerentes de instalações e líderes operacionais um roteiro claro e baseado em evidências. Você aprenderá exatamente como detectar, reparar e reduzir permanentemente vulnerabilidades de vazamento em sua infraestrutura pneumática. Mostraremos passos práticos para otimizar as conexões e proteger seu equipamento.
Impacto no lucro: Vazamentos não controlados podem representar de 20 a 30% da produção de um compressor, aumentando os custos de energia e acelerando o desgaste do equipamento.
Integridade da instalação: A maioria dos vazamentos em um sistema de tubulação de ar de alumínio provém das juntas; a utilização de componentes projetados, como um conector de redução adequado, minimiza os caminhos de vazamento em comparação com acessórios improvisados.
Detecção Sistemática: Depender da audição humana é insuficiente; a implementação de detecção ultrassônica e testes de queda de pressão garantem um mapeamento preciso de vulnerabilidades.
Preparado para o futuro: a padronização dos protocolos de conexão e a eliminação de mangueiras flexíveis durante as expansões do sistema garantem escalabilidade de longo prazo e sem vazamentos.
Vazamentos de ar desperdiçam dinheiro de forma direta e consistente. Cada pé cúbico por minuto (CFM) que escapa força o compressor a consumir mais eletricidade. Podemos calcular esse dreno financeiro diretamente. Você multiplica a perda de CFM pelas horas de operação do sistema. Em seguida, você multiplica esse valor pela sua taxa de energia local. O número resultante choca rotineiramente os gerentes de fábrica. Um único buraco despercebido pode desperdiçar milhares de dólares anualmente.
Os vazamentos também criam enormes custos ocultos. Eles geram demanda artificial em toda a sua rede. Vazamentos enganam os sensores de pressão para que leiam os níveis mais baixos do sistema. Seu compressor deve então executar ciclos mais longos e pesados para compensar essa queda de pressão. Essa tensão constante e artificial acelera o desgaste mecânico. Os rolamentos superaquecem. Os motores se degradam. Eventualmente, esta dinâmica obriga a despesas de capital prematuras em substituições dispendiosas de compressores. Você paga duas vezes: uma vez pela eletricidade desperdiçada e outra pela maquinaria danificada.
Qual é a aparência de uma rede pneumática saudável? Você precisa de critérios de sucesso claros. Você deve medir o volume total de vazamento do sistema em relação à capacidade total do compressor. Especialistas do setor definem um sistema altamente eficiente como aquele que mantém o vazamento total estritamente abaixo de cinco a dez por cento. Atingir essa meta protege suas margens de lucro. Ele também garante que uma pressão consistente atinja suas ferramentas críticas de downstream.
Mesmo os materiais de alta qualidade falham se os operadores os montarem incorretamente. A montagem conjunta inadequada é considerada o risco de implementação mais frequente. Às vezes, os instaladores se apressam e esquecem de rebarbar os tubos cortados. Bordas afiadas de alumínio marcam facilmente os anéis de vedação internos durante a inserção. Outras vezes, os técnicos aplicam torque incorreto às conexões. O aperto excessivo esmaga as vedações de borracha. O aperto insuficiente permite que a pressão solte o tubo. Ambos os erros criam vulnerabilidades imediatas.
As mangueiras flexíveis introduzem outra grande fraqueza do sistema. A indústria manufatureira costuma usar mangueiras de borracha ou PVC para as gotas finais da máquina. Esses materiais flexíveis degradam-se muito mais rapidamente que o alumínio rígido. As mudanças de temperatura e a exposição diária aos raios UV tornam a borracha quebradiça. O transporte de óleo do compressor corrói os revestimentos de PVC. A utilização de mangueiras flexíveis para gotas cria pontos de vazamento altamente suscetíveis em todo o chão de fábrica.
Devemos também levar em conta a expansão térmica e a vibração mecânica. As instalações sofrem flutuações significativas de temperatura. Os tubos rígidos expandem-se e contraem-se naturalmente à medida que as temperaturas mudam. Sem suportes de montagem e loops de expansão adequados, esse movimento sobrecarrega fortemente as conexões. Além disso, as máquinas pesadas vibram intensamente. A vibração constante faz com que as juntas rígidas se soltem com o tempo se você não isolar a energia adequadamente.
Finalmente, incompatibilidades de componentes comprometem a integridade da rede. Alguns compradores tentam economizar dinheiro usando acessórios incompatíveis de terceiros. Outros empilham várias buchas roscadas para reduzir o tamanho dos tubos. Essas adaptações improvisadas criam articulações extras desnecessariamente. Cada junta adicionada aumenta o risco estatístico de falha. Você deve sempre usar um específico conector de redução para minimizar os caminhos de conexão.
Ignorando o processo de rebarbação após cortar linhas de alumínio.
Usando travas de canal em vez de chaves dinamométricas adequadas nas conexões.
Fixar tubos rígidos muito firmemente às paredes, evitando a expansão térmica natural.
Encontrar vazamentos requer uma abordagem sistemática e disciplinada. Você não pode confiar apenas na audição humana. O ruído normal de fundo do maquinário mascara facilmente o leve chiado do ar escapando. Você precisa de dados objetivos.
Comece com um teste de queda de pressão de linha de base. Você deve executar este teste fora do horário de produção. Desligue todos os equipamentos pneumáticos do piso, mas deixe as linhas principais totalmente pressurizadas. Registre a queda de pressão do sistema durante um período específico, como trinta minutos. Esta metodologia simples quantifica o volume total de vazamento. Ele fornece uma referência confiável antes de iniciar os reparos.
Em seguida, implante a detecção acústica ultrassônica. Esta tecnologia serve como padrão absoluto da indústria para detecção precisa de vazamentos. Ferramentas ultrassônicas identificam os sons de alta frequência gerados pelo escape de ar comprimido. Eles atravessam facilmente os ambientes de produção mais barulhentos e caóticos. As equipes de manutenção podem varrer grandes áreas suspensas rapidamente. O dispositivo ajuda a identificar pontos exatos de falha ocultos na visualização normal.
Depois de localizar uma área suspeita, mude para testes direcionados com água e sabão. Recomendamos fortemente este método confiável e de baixa tecnologia para confirmação final. Você borrifa uma solução com sabão sobre juntas específicas, válvulas de isolamento ou um Conector Redutor suspeito . Bolhas se formarão instantaneamente onde quer que o ar escape. Ele fornece confirmação visual imediata e inegável da falha.
A frequência da auditoria determina o sucesso a longo prazo. Não trate a detecção de vazamentos como um projeto de emergência único. Estabeleça um cronograma rigoroso para auditorias de vazamento de rotina. A auditoria regular mantém a eficiência energética e garante a conformidade das instalações.
Lista de verificação de auditoria sistemática de vazamentos
Programe o tempo de inatividade fora da produção para testes de linha de base.
Isole os cabeçalhos principais dos subloops.
Execute o teste de queda de pressão cronometrado.
Varra a instalação utilizando um detector ultrassônico.
Aplique água com sabão para verificar os locais exatos do vazamento.
Identifique cada vazamento verificado para rastreamento de manutenção.
Reparar vazamentos de maneira eficaz requer soluções permanentes e projetadas. Fita adesiva e selantes temporários apenas atrasam a falha inevitável. Você deve abordar a causa mecânica raiz.
A otimização de suas conexões proporciona uma atualização imediata do sistema. Muitas configurações mais antigas dependem de buchas roscadas empilhadas para fazer a transição entre os diâmetros dos tubos. Cada thread apresenta um possível caminho de vazamento. Você pode eliminar essas vulnerabilidades facilmente. Substitua as buchas empilhadas por um único conector redutor projetado . Esta conexão dedicada faz a transição dos tamanhos dos tubos de maneira limpa. Reduz drasticamente o número de possíveis caminhos de vazamento em junções cruciais.
A padronização dos procedimentos de instalação elimina completamente o erro humano. Recomendamos fortemente o desenvolvimento de uma lista de verificação de Procedimento Operacional Padrão (SOP) para suas equipes de manutenção.
Corte: Use cortadores de tubos dedicados para garantir uma extremidade perfeitamente quadrada.
Rebarbação: Limpe meticulosamente as bordas internas e externas para proteger os anéis de vedação.
Marca: Desenhe uma linha de profundidade de inserção visível no exterior do tubo.
Inserir: Empurre o tubo com firmeza até atingir a profundidade marcada.
Aperte: Prenda a porca de travamento exatamente com o torque especificado pelo fabricante.
Em seguida, concentre-se na substituição de quedas vulneráveis. Mangueiras flexíveis de borracha ou PVC envelhecidas falham consistentemente. Troque essas mangueiras desatualizadas por tubos rígidos de alumínio. Combine-os com válvulas de isolamento de alta qualidade. Essa opção protege permanentemente os últimos metros de sua rede de distribuição aérea. Ele protege as ferramentas que executam suas linhas de produção.
O isolamento de vibração é igualmente crítico. Você deve impedir que tremores mecânicos atinjam suas linhas rígidas. Instale mangueiras de isolamento projetadas estritamente no ponto de descarga do compressor. Este posicionamento específico atua como um amortecedor. Ele evita que a vibração do maquinário se traduza para cima no sistema de tubulação de ar de alumínio rígido e mais amplo . Suas articulações suspensas permanecerão seguras e sem estresse.
Suas instalações provavelmente se expandirão com o tempo. Adicionar novos equipamentos de produção requer um planejamento de expansão cuidadoso. Você deve avaliar como conectar as linhas existentes com segurança. Expansões mal planeadas introduzem graves quedas de pressão e novos riscos de fugas. Sempre meça as taxas de fluxo atuais antes de ramificar um coletor principal. Use ferramentas de rosqueamento adequadas que não deixem aparas de metal dentro das linhas pressurizadas.
Permanecer dentro de um ecossistema de componente único garante estabilidade a longo prazo. Enfatize a importância de usar um único fabricante para tubos e conexões. Não misture e combine marcas para economizar alguns dólares. Diferentes fabricantes utilizam pequenas microvariações em seus diâmetros externos (OD). Seus mecanismos de vedação proprietários raramente se alinham perfeitamente. Permanecer em um ecossistema garante compatibilidade precisa do O-ring. Também garante o cumprimento estrito das garantias de fábrica.
As equipes de manutenção precisam de documentação estruturada. Implemente um sistema rigoroso de marcação para vazamentos identificados. Quando um auditor encontra um vazamento, ele deve colocar uma etiqueta visível e colorida na junta. Eles devem escrever a data, a gravidade e a localização exata nesta etiqueta.
Registre essas tags em um banco de dados central de rastreamento imediatamente. Monitore as métricas de tempo de reparo para cada problema identificado. Este sistema de documentação responsabiliza as equipes de manutenção. Ele evita que vazamentos conhecidos permaneçam sem controle por meses. Um processo de rastreamento transparente transforma a manutenção teórica em ações mensuráveis.
Gráfico de cronograma de manutenção preventiva
Descrição da tarefa | Frequência recomendada | Parte responsável principal |
|---|---|---|
Inspeção visual de quedas de máquinas | Mensal | Operadores de piso |
Teste de água com sabão em articulações suspeitas | Trimestral | Equipe de manutenção |
Auditoria completa de vazamento ultrassônico da instalação | Semestralmente | Auditor Externo / Técnico Líder |
Referência de linha de base de queda de pressão | Anualmente | Gerente de Instalações |

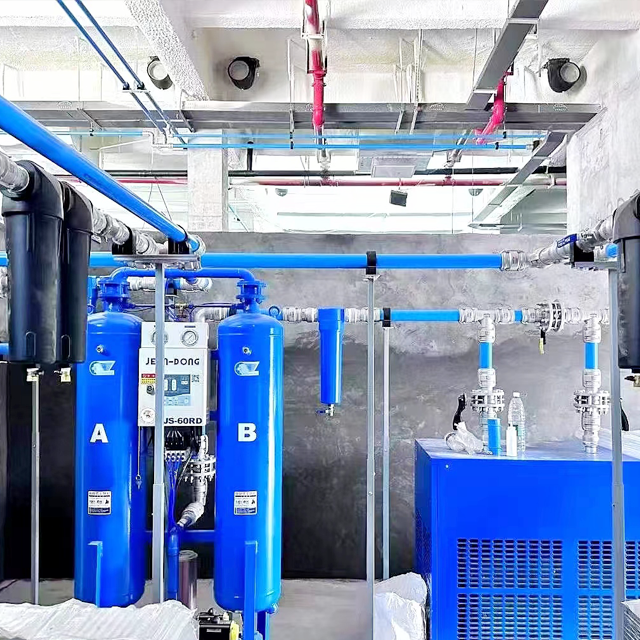

Uma rede de ar comprimido em alumínio representa um investimento industrial premium. Ele oferece fluxo de ar excepcional e resiste perfeitamente à corrosão interna. No entanto, só produz retornos máximos quando montado e mantido com precisão. Você não pode ignorar a má montagem das juntas ou a rápida degradação das mangueiras flexíveis. Vazamentos não verificados drenam silenciosamente suas margens de lucro e danificam seus compressores.
Tome medidas imediatas para garantir sua eficiência operacional. Encorajamos os tomadores de decisão a agendar uma auditoria profissional de vazamento ultrassônico neste trimestre. Após a auditoria, revise atentamente seu estoque atual de acessórios. Identifique áreas onde os técnicos usaram buchas empilhadas no passado. Atualize essas junções vulneráveis para um conector redutor projetado adequadamente. A manutenção proativa garante que seu sistema continue sendo um ativo altamente eficiente, em vez de um dreno financeiro silencioso.
R: Os anéis de vedação de nitrila ou Viton de alta qualidade apresentam vida útil excepcionalmente longa. A degradação raramente ocorre devido à exposição normal ao ar. Geralmente ocorre devido ao transporte de óleo sintético do compressor atacando a borracha interna. Alternativamente, a inserção inicial inadequada pode danificar o O-ring, fazendo com que ele falhe prematuramente.
R: Os custos variam com base nas tarifas locais de energia e na pressão do sistema. No entanto, um único furo de 1/16 polegada em um sistema padrão de 100 PSI custa facilmente cerca de mil dólares anualmente. Multiplique isso por dezenas de vazamentos não descobertos e o desperdício financeiro se tornará impressionante para qualquer instalação.
R: Não recomendamos misturar marcas. Os fabricantes utilizam microvariações nos diâmetros externos (DE) e empregam mecanismos de vedação proprietários. A combinação de diferentes marcas compromete a prevenção de vazamentos a longo prazo. Além disso, a mistura de diferentes ecossistemas de componentes quase certamente anulará as garantias do fabricante.
