Número Browse:0 Autor:editor do site Publicar Time: 2026-07-01 Origem:alimentado
As oficinas industriais exigem ar comprimido estável, limpo e eficiente. Sem ele, a produção é interrompida e as ferramentas falham. Materiais legados como o ferro preto introduzem ferrugem e quedas de pressão. O PVC apresenta graves riscos de segurança e conformidade com a OSHA. Os gestores de instalações enfrentam escolhas difíceis ao atualizar a infraestrutura. Eles precisam de uma estrutura confiável para avaliar, dimensionar e obter materiais. A atualização para um tubo de alumínio para ar comprimido resolve muitos desses desafios. Este guia fornece aos gerentes de instalações e engenheiros de sistemas uma abordagem realista. Você aprenderá os critérios técnicos e operacionais necessários para tomar uma decisão de compra baseada em evidências. Exploraremos comparações de materiais, diretrizes de dimensionamento e métricas de avaliação de fornecedores. Ao final, você entenderá como implementar uma rede segura e escalável.

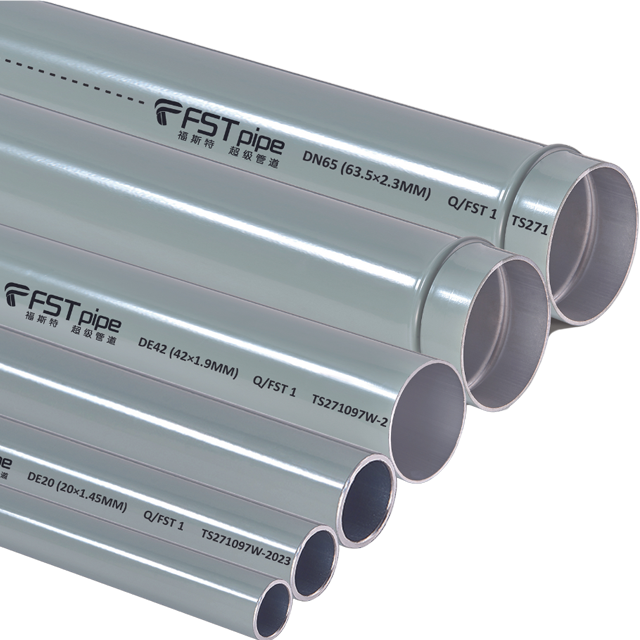

O tubo de alumínio elimina a corrosão interna, protegendo ferramentas pneumáticas sensíveis e mantendo taxas de fluxo consistentes.
A seleção do diâmetro correto (variando de DN20-200) é fundamental para minimizar a queda de pressão e reduzir os custos de energia do compressor.
Acessórios push-to-connect e modulares reduzem drasticamente os custos de mão de obra e o tempo de inatividade durante a instalação ou expansão das instalações.
O custo total de propriedade (TCO) do alumínio é altamente competitivo devido à economia de energia e aos requisitos de manutenção zero, apesar do custo inicial do material ser mais elevado do que o do aço.
Os engenheiros de instalações estão abandonando os materiais de tubulação tradicionais durante as atualizações do sistema. Eles veem os riscos ocultos. Os materiais antigos falham nas exigências industriais modernas. Devemos avaliar honestamente esses materiais para entender por que o alumínio está assumindo o controle.
O ferro e o aço pretos escondem enormes custos operacionais. O aço corrói internamente com o tempo. A umidade no ar comprimido causa incrustações. Essa ferrugem se desprende e viaja rio abaixo. Ele obstrui filtros e estraga ferramentas pneumáticas caras. Além disso, o aço é pesado. Requer equipamento de rosqueamento especializado e muita mão de obra para instalação.
O cobre oferece excelente pureza do ar. Não enferruja. No entanto, o cobre apresenta duas barreiras enormes. Primeiro, os custos das matérias-primas flutuam enormemente. Isso dificulta a previsão orçamentária. Em segundo lugar, a instalação requer mão de obra especializada em brasagem. Chamas abertas exigem licenças para trabalho a quente. Essas licenças complicam as atualizações das instalações e retardam a implantação.
O PVC requer um aviso estrito. Você deve eliminá-lo de consideração imediatamente. A OSHA emite advertências severas sobre PVC em aplicações de ar comprimido. O PVC torna-se quebradiço com o tempo. Sob pressão, pode quebrar incontrolavelmente. A explosão do PVC cria estilhaços perigosos. Isto representa um enorme risco de segurança para o pessoal da oficina.
O veredicto favorece fortemente o alumínio. Oferece o melhor equilíbrio entre integridade estrutural e fornecimento de ar limpo. Ele garante limpeza do ar em conformidade com ISO. O melhor de tudo é que introduz um atrito de instalação muito baixo.
Material de tubulação | Risco de corrosão interna | Mão de obra de instalação | Segurança e Conformidade |
|---|---|---|---|
Ferro / Aço Preto | Alto (ferrugem e escamação) | Intensivo (Rosqueamento/Pesado) | Seguro (classificação de alta pressão) |
Cobre | Baixo | Intensivo (Brasagem/Trabalho a Quente) | Seguro (classificação de alta pressão) |
PVC | Baixo | Fácil (colagem) | Perigoso (risco de estilhaçamento/violações da OSHA) |
Alumínio | Zero | Muito baixo (pressione para conectar) | Seguro (em conformidade com ASME/CE) |
Melhores Práticas: Sempre audite seu material atual antes de uma atualização. Identifique quedas de pressão existentes causadas por incrustações internas. Esses dados justificam a mudança para materiais extrudados modernos.
O dimensionamento adequado determina a eficiência da rede. Você deve combinar a saída do compressor e a distância da tubulação com o diâmetro interno correto. Se você escolher um tubo muito pequeno, a velocidade do ar aumentará. A alta velocidade cria atrito. O atrito leva a graves quedas de pressão. A seleção da apropriada tubulação de alumínio DN20-200 requer uma abordagem estratégica.
Siga estas etapas para avaliar seus critérios de dimensionamento:
Calcule a produção total do compressor em CFM (pés cúbicos por minuto) ou L/min.
Meça a distância linear total da rota planejada do gasoduto.
Conte o número de curvas, tês e válvulas, pois elas adicionam comprimento equivalente ao sistema.
Consulte os fluxogramas do fabricante para encontrar o diâmetro interno ideal.
O circuito da sua instalação atua como a artéria primária. Chamamos isso de cabeçalho principal. Você deve instalar o coletor principal em um anel fechado. Um layout em anel equaliza a pressão em toda a oficina. O ar flui em duas direções para atingir qualquer ponto de demanda. Para oficinas de médio a grande porte, utilize diâmetros maiores como DN40 a DN200. Esses tubos maiores atuam como armazenamento secundário de ar. Eles evitam quedas de pressão em longas distâncias. Quando uma máquina grande é ligada, o volume armazenado absorve o choque.
As linhas suspensas puxam o ar do coletor principal até a estação de trabalho. Você deve dimensionar essas gotas corretamente para máquinas específicas. A maioria das ferramentas individuais funciona perfeitamente em linhas suspensas DN20 a DN32. Certifique-se de puxar o ar da parte superior do coletor principal. Um "pescoço de cisne" ou queda rápida montada na parte superior evita que a umidade acidental seja drenada para a ferramenta pneumática.
Erro comum: Nunca execute linhas de queda menores que a porta de entrada da ferramenta. A falta de volume da ferramenta causa um desempenho irregular, mesmo que o manômetro indique corretamente.
A preparação para o futuro continua sendo uma prática padrão de engenharia. Você deve superdimensionar o cabeçalho principal em uma camada. Se seus cálculos atuais sugerirem DN40, instale DN50. Esta pequena atualização acomoda futuras expansões da oficina. Você não precisará modernizar todo o circuito ao adicionar novas máquinas CNC no próximo ano.
Paredes de alumínio extrudado proporcionam grandes retornos sobre o investimento. As propriedades físicas do material impactam diretamente as operações diárias. Você deve traduzir esses recursos técnicos em resultados mensuráveis.
A eficiência energética representa a maior despesa contínua em ar comprimido. Superfícies internas lisas são importantes. O alumínio oferece um coeficiente de atrito incrivelmente baixo. O ar desliza pelo tubo em um fluxo laminar. Tubos de aço ásperos criam turbulência. A turbulência combate o fluxo de ar e causa quedas de pressão. A física dita uma dura realidade. Uma única queda de pressão de 1 bar (14,5 psi) força o compressor a trabalhar mais. Pode aumentar o consumo de energia em 7%. O alumínio evita essa degradação. As paredes lisas nunca se deterioram.
A pureza do ar impacta diretamente a qualidade do produto. A natureza anticorrosiva do alumínio atende a rigorosas classes de pureza do ar. A norma ISO 8573-1 rege a qualidade do ar comprimido. As instalações modernas requerem ar puro. Os centros de usinagem CNC utilizam válvulas pneumáticas sensíveis. As cabines de pintura automotiva exigem fluxos isentos de óleo e de partículas. A robótica sensível falha se a contaminação entrar em seus cilindros. A tubulação de alumínio garante que a própria tubulação não introduzirá partículas.
Vemos melhorias significativas na vida útil da filtragem downstream. Como o tubo não enferruja, os filtros em linha processam menos detritos. Você substitui os elementos do filtro com menos frequência. Isso reduz interrupções operacionais.
A implantação de uma nova rede apresenta preocupações de campo. Os gerentes de instalações se preocupam com canos flácidos e vazamentos nas juntas. A implementação adequada mitiga esses riscos. Os sistemas de alumínio utilizam tecnologias de conexão avançadas.
As conexões push-to-connect dominam os diâmetros menores. Eles são rápidos e não requerem ferramentas especiais. Você simplesmente corta o tubo, rebarba a borda e empurra-o na conexão. Um anel de aperto interno trava o tubo no lugar. Um O-ring cria uma vedação perfeita. Para diâmetros maiores (DN80 e superiores), os sistemas contam com conexões crimpadas ou ranhuradas. Essas conexões robustas lidam com grandes volumes de ar com segurança. Eles fornecem imensa rigidez estrutural. Um sistema de tubulação de ar comprimido devidamente apoiado não cederá em longos vãos.
Rebarbe completamente: As bordas afiadas rasgam o anel de vedação interno durante a inserção.
Marque as profundidades de inserção: confirme visualmente se o tubo está totalmente assentado no bloco de conexão.
Apoie o peso: Coloque os suportes de suspensão nos intervalos especificados pelo fabricante.
A prevenção de vazamentos requer disciplina. Você deve usar anéis de vedação e acessórios proprietários e correspondentes ao fabricante. Misturar e combinar marcas genéricas é um convite ao desastre. Diferentes marcas usam tolerâncias de extrusão ligeiramente diferentes. Uma reclamação comum da comunidade envolve microvazamentos causados por componentes incompatíveis. Atenha-se a um ecossistema unificado para garantir suas focas.
Escalabilidade define agilidade operacional. Os fluxos de trabalho mudam. Você moverá máquinas. As alças de alumínio facilitam isso. Você pode adicionar "hot taps" ou modificar o loop em um único fim de semana. Você não precisa de ferramentas de rosqueamento. Você não precisa de licenças de soldagem. Você isola uma seção, corta o tubo, insere um novo tee e retoma a produção.
Selecionar o fornecedor certo é tão crítico quanto selecionar o material. Nem todos os produtos extrudados atendem aos padrões industriais. Você precisa de uma estrutura estruturada de avaliação de fornecedores para filtrar fornecedores inferiores.
Primeiro, verifique a certificação e os testes. Os tubos atendem aos padrões de vasos de pressão ASME, UL ou CE? O ar comprimido armazena enormes quantidades de energia potencial. Extrusões abaixo do padrão podem romper sob pressão. Sempre solicite certificados de teste oficiais antes de comprar.
Em segundo lugar, avalie a integridade do sistema. O fabricante oferece um ecossistema completo? Você precisará de mais do que apenas tubos retos. Você precisa de válvulas de isolamento, quedas rápidas, mangueiras flexíveis e suportes de montagem. O fornecedor deve fornecê-los na faixa exata de DN20-200 que sua instalação exige. Montar um sistema de vários fornecedores arruína a garantia e introduz caminhos de vazamento.
Terceiro, avalie a garantia e o suporte de engenharia. Procure fabricantes que ofereçam garantia de 10 anos contra defeitos de fabricação. Marcas premium estão por trás de seus anéis de vedação e revestimentos de tubos. Além disso, priorize fornecedores que ofereçam suporte de engenharia local. Eles podem ajudar no planejamento do layout do sistema.
Suas próximas etapas devem envolver a coleta de dados acionáveis. Solicite uma simulação de layout 3D de seus fornecedores selecionados. Peça-lhes para realizarem um cálculo de queda de pressão com base na rota proposta. Esses dados validarão seu projeto antes de você gastar algum dinheiro.
A atualização para uma rede de ar comprimido de alumínio é um investimento estratégico. Melhora diretamente a eficiência energética das instalações. Ele prolonga a longevidade da ferramenta, fornecendo ar limpo e livre de partículas. Também garante à sua equipe agilidade operacional incomparável para futuras expansões.
Você deve adotar uma abordagem metódica para esta atualização. Audite primeiro os requisitos de CFM do seu sistema atual. Mapeie os layouts de sua oficina futura antes de finalizar a lista de materiais. Escolha o diâmetro correto do tubo para evitar restrições de fluxo. Confie em ecossistemas de adaptação unificados e modulares para eliminar vazamentos.
Tome uma atitude hoje para otimizar sua planta. Baixe uma tabela de tamanhos detalhada de um fabricante confiável. Mapeie seus cabeçalhos primários e linhas suspensas. Por fim, entre em contato com um engenheiro de aplicação para solicitar um orçamento de layout personalizado, adaptado especificamente às demandas operacionais de sua instalação.
R: Sim. Você pode conectá-los usando acessórios adaptadores roscados ou flangeados específicos. Os engenheiros costumam usar esses adaptadores para fazer uma transição suave de uma sala de compressor existente diretamente para a nova rede de alumínio no chão da oficina.
R: Geralmente, não. Para diâmetros menores usando conexões push-connect, cortadores de tubos simples e ferramentas de rebarbação são suficientes. Diâmetros maiores podem exigir ferramentas específicas de encaixe ou ranhura fornecidas diretamente pelo fabricante para fixar as juntas de serviço pesado.
R: Não recomendamos misturar marcas. Embora pareçam semelhantes, existem pequenas variações nas tolerâncias de extrusão. A mistura de marcas compromete a integridade da garantia e prejudica as tolerâncias de vedação do O-ring, o que aumenta significativamente o risco de microvazamentos.
R: O alumínio se expande e contrai com as mudanças de temperatura. Você deve levar em conta seu coeficiente de expansão térmica. Instale loops de expansão adequados ou use suportes de montagem deslizantes em trechos longos e retos para permitir que o tubo se mova com segurança sem forçar as conexões.
