Os sistemas de vácuo industriais exigem precisão rigorosa. Eles são altamente sensíveis a quedas de pressão e microvazamentos. Isso torna a escolha do material e do layout da tubulação fundamental para a eficiência operacional. Materiais tradicionais como aço ou PVC já foram o padrão para essas redes. No entanto, eles acarretam riscos ocultos significativos. O aço introduz fricção e ferrugem. O PVC apresenta sérios riscos à segurança sob pressão negativa. O alumínio emergiu rapidamente como a escolha preferida para instalações modernas. Oferece uma relação resistência-peso superior. Ele também apresenta atrito interno mínimo. Este guia cobre os critérios técnicos e operacionais de que você precisa. Exploraremos como projetar uma rede de vácuo confiável. Você aprenderá sobre dimensionamento preciso, seleção de componentes, dinâmica de fluxo e avaliação de fornecedores. Ao final, você entenderá como construir um sistema resiliente. Você pode otimizar o desempenho da bomba e eliminar vazamentos perigosos.
Superioridade do material: O furo interno liso do alumínio evita o atrito e o acúmulo de detritos que degradam a eficiência do vácuo em sistemas de aço tradicionais.
Seleção de liga: A especificação de um tubo de vácuo de alumínio 6063 fornece o equilíbrio ideal entre rigidez estrutural, resistência à corrosão e precisão de extrusão.
Integridade do sistema: A padronização de acessórios para tubos de vácuo de alta qualidade é a maneira mais eficaz de evitar o dispendioso desperdício de energia induzido por vazamentos.
A seleção do material certo estabelece a base para toda a sua rede. Muitos sistemas legados ainda dependem de materiais desatualizados. No entanto, os padrões de engenharia modernos exigem melhor desempenho. Você deve validar suas escolhas de materiais de acordo com critérios rigorosos de sucesso. Podemos definir esses critérios observando a segurança, a eficiência e a longevidade.
Muitas instalações mais antigas utilizavam PVC para tubulações de vácuo industriais devido ao seu baixo preço inicial. Isto representa um enorme risco operacional. O PVC é inerentemente frágil. Degrada-se rapidamente quando exposto à luz ultravioleta, óleos de compressor ou flutuações de temperatura. Sob alta pressão de vácuo, o PVC apresenta um grave risco de implosão catastrófica. Fragmentos de plástico podem funcionar como projéteis perigosos. Os padrões de conformidade da OSHA muitas vezes penalizam ou restringem o uso de PVC em ambientes expostos a ar comprimido ou vácuo. Você deve evitar plásticos para qualquer aplicação industrial crítica.
O ferro preto e o aço galvanizado continuam comuns, mas não conseguem suportar um fluxo de vácuo eficiente. O aço sofre corrosão interna. Com o tempo, a umidade dentro das linhas causa ferrugem. Essa corrosão cria detritos escamosos. Quando os detritos viajam para trás sob pressão de vácuo, eles entram nas bombas de vácuo. Isso destrói as palhetas da bomba e destrói componentes internos caros. O aço também é excepcionalmente pesado. Requer aparelhamento complexo, maquinário pesado e hardware de suspensão especializado. Além disso, as superfícies internas ásperas dos tubos de aço criam um fluxo turbulento. Essa turbulência causa uma enorme queda de pressão em longas distâncias.

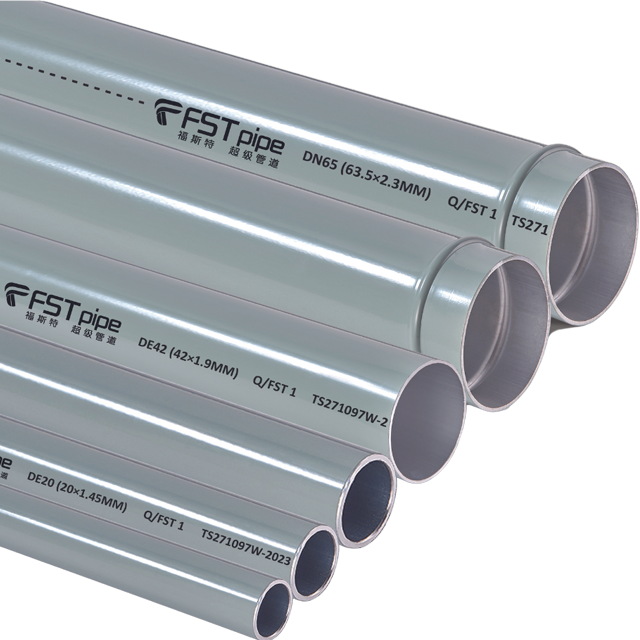

O alumínio resolve as falhas fundamentais dos materiais legados. Oferece excepcional resistência à corrosão. As paredes internas nunca enferrujarão ou lascarão. Isso protege suas bombas de vácuo sensíveis contra a ingestão de detritos. O alumínio também é significativamente mais leve que o aço. Você pode instalá-lo mais rapidamente, exigindo menos mão de obra e estruturas de suporte mais leves. O benefício operacional mais importante é a parede interior consistentemente lisa. Um furo liso mantém o fluxo laminar. O fluxo laminar reduz o atrito, minimizando a queda de pressão em toda a rede.
Nem todo alumínio é idêntico. O padrão da indústria depende de propriedades metalúrgicas específicas. A especificação de um tubo de vácuo de alumínio 6063 garante um desempenho ideal. A liga 6063 combina alumínio com magnésio e silício. Esta combinação proporciona excelente precisão de extrusão. Os fabricantes podem criar tubos perfeitamente redondos. A redondeza é crítica para garantir uma vedação perfeita nos pontos de conexão. A liga 6063 também possui alta resistência à tração e resistência superior à corrosão ambiental. Atinge o equilíbrio perfeito entre trabalhabilidade e rigidez estrutural.
A seleção do material é apenas o primeiro passo. O layout físico determina a eficiência com que suas bombas operam. A geometria inadequada do layout restringe o fluxo de ar. Um bem projetado sistema de tubulação de vácuo requer cálculos cuidadosos. Você deve levar em consideração o dimensionamento, a perda por atrito e a expansão futura.
Tubos subdimensionados obstruem os sistemas de vácuo. Tubulações superdimensionadas desperdiçam capital. Você deve dimensionar o tubo corretamente com base nos dados de engenharia. Reúna o CFM (pés cúbicos por minuto) desejado exigido por seu maquinário. Meça o comprimento total da corrida pretendida. Determine a queda de pressão máxima permitida. Finalmente, identifique o seu nível de vácuo operacional, normalmente medido em Torr ou inHg (polegadas de mercúrio). Níveis de vácuo mais profundos exigem diâmetros de tubos maiores para lidar com o volume expandido de ar rarefeito. Consulte fluxogramas empíricos específicos para alumínio para finalizar seu diâmetro.
Cada curva na sua rede de tubulação introduz atrito. O atrito restringe o fluxo e reduz a eficiência do sistema. Você deve projetar layouts com o menor número possível de mudanças direcionais. Quando as curvas forem inevitáveis, recomende curvas amplas sobre cotovelos agudos de 90 graus. Um cotovelo afiado cria turbulência repentina. Uma curva ampla redireciona suavemente o ar, preservando o fluxo laminar. Instale linhas suspensas usando ângulos de 45 graus em vez de interseções perpendiculares abruptas sempre que possível.
A geometria da rede determina a distribuição da pressão. Geralmente, você tem duas opções: rede em anel fechado ou trechos lineares sem saída. Um design de circuito fechado alimenta o ar de várias direções. Isso equaliza a pressão em toda a instalação. Também oferece redundância. Se for necessário isolar uma seção para manutenção, o restante do circuito continua operando. Layouts lineares se ramificam como uma árvore. Eles são mais baratos no início, mas sofrem com a degradação da pressão nos pontos mais distantes. Use circuitos fechados para grandes instalações. Reserve execuções lineares para grupos de máquinas pequenos e concentrados.
Tabela: Comparação de geometria de layout de vácuo
Tipo de layout | Distribuição de Pressão | Redundância | Melhor caso de uso |
|---|---|---|---|
Anel Principal de Loop Fechado | Excelente e equalizado | Alto (pode isolar seções) | Grandes instalações, equipamentos dispersos |
Execução linear sem saída | Degrada nos pontos mais distantes | Nenhum | Lojas pequenas, operações com uma única máquina |
As instalações crescem. As linhas de produção se expandem. Você deve aconselhar o dimensionamento do cabeçalho principal em 15-20% durante a fase inicial de design. Um cabeçote principal um pouco maior acomoda facilmente futuras adições de equipamentos. Isso evita a necessidade de uma desmontagem completa do sistema posteriormente. O custo incremental de um diâmetro de tubo maior é mínimo em comparação com o trabalho de reinstalar um novo coletor no próximo ano.
Seus canos são tão seguros quanto seus elos mais fracos. Nas redes de vácuo, as conexões são os principais pontos de falha. Você deve avaliar os componentes criticamente. A manutenção da integridade do sistema depende muito de suas escolhas de adaptação.
Muitos engenheiros tratam os acessórios como conectores simples. Você deve enquadrá-los como perigos potenciais. Microvazamentos puxam o ar ambiente para dentro do sistema. Isso força suas bombas de vácuo a trabalhar continuamente para manter a pressão. O desperdício de energia resultante é imenso. Também reduz drasticamente a vida útil da bomba devido ao excesso de trabalho. de alta qualidade Acessórios para tubos de vácuo são obrigatórios. Eles eliminam esses vazamentos ocultos e estabilizam toda a sua operação.
Diferentes seções da sua rede exigem diferentes estratégias de conexão. Considere dois tipos de conexão principais.
Acessórios push-to-connect e de compressão: são os melhores para velocidade e modularidade. Eles utilizam um O-ring interno e um anel de fixação para fixar o tubo. Eles exigem adesão estrita aos protocolos de rebarbação de tubos. Bordas ásperas cortarão o anel de vedação interno e causarão vazamentos imediatos.
Conexões ranhuradas: são ideais para plataformas principais de grande diâmetro. Eles fornecem imensa rigidez estrutural. Os instaladores fazem uma ranhura na extremidade do tubo. Uma carcaça mecânica envolve a ranhura, comprimindo uma junta para serviço pesado. Isso lida perfeitamente com altas tensões e pequenos desalinhamentos.
Os ambientes industriais expõem os sistemas a condições adversas. Você deve avaliar cuidadosamente os materiais do O-ring. Os anéis de vedação de nitrila padrão (Buna-N) funcionam bem para aplicações gerais. No entanto, eles se degradam quando expostos a óleos sintéticos de compressor ou a calor extremo. Os anéis de vedação Viton (FKM) oferecem resistência química e térmica superior. Combine o material da vedação com base na exposição a óleos industriais específicos, produtos químicos agressivos ou temperaturas extremas presentes em suas instalações.
As operações raramente permanecem estáticas. As máquinas se movem. As linhas de montagem mudam. Os acessórios mecânicos de alumínio oferecem uma enorme vantagem aqui. Você pode desmontá-los e reconfigurá-los rapidamente. Ao contrário do aço soldado ou do PVC colado, os acessórios mecânicos não requerem ligação permanente. Você simplesmente despressuriza a linha, afrouxa a conexão e modifica o layout. Essa modularidade minimiza o tempo de inatividade da produção.
Mesmo projetos perfeitos falham durante uma execução deficiente. Existem desafios de implementação em todos os ambientes industriais. Você deve preparar sua equipe de instalação para as realidades físicas únicas do alumínio.
O alumínio reage às mudanças de temperatura. Possui um coeficiente específico de expansão térmica. Longas retas crescerão em ambientes quentes e diminuirão em ambientes frios. Você deve gerenciar esse movimento. Descreva a necessidade de circuitos de expansão ou mangueiras flexíveis. Coloque-os estrategicamente em longas corridas retas. Instalações com grandes flutuações sazonais de temperatura exigem um planejamento preciso das lacunas de expansão. A ancoragem rígida de um trecho longo sem juntas de expansão fará com que as conexões entortem ou estalem.
O alumínio requer estratégias de suspensão diferentes das do aço. Como o alumínio é mais leve, os intervalos de apoio podem ser diferentes. Muitas vezes você pode espaçar os cabides em diâmetros pequenos. No entanto, você ainda deve levar em conta a vibração dinâmica. As bombas de vácuo geram vibrações rítmicas. Essas vibrações viajam pelo tubo. Forneça diretrizes sobre requisitos de suspensão. Use suportes de isolamento perto da bomba. Certifique-se de que as braçadeiras de suporte seguram o tubo com segurança, sem esmagá-lo.
A maioria das falhas de vazamento tem origem na má preparação da tubulação. Você deve aplicar protocolos de preparação rígidos. Os instaladores devem cortar o tubo perfeitamente quadrado.
Corte o tubo de alumínio usando um cortador de tubo rotativo especializado para garantir uma borda de 90 graus.
Use uma ferramenta de chanfrar rígida para chanfrar a borda externa do tubo.
Use uma ferramenta de rebarbação para remover todas as aparas de metal internas.
Limpe a extremidade do tubo de qualquer poeira ou detritos.
Marque a profundidade exata de inserção no exterior do tubo antes de empurrá-lo na conexão.
Enfatize a exigência estrita de chanframento e rebarbação. Pular esta etapa deixa rebarbas afiadas. Essas rebarbas cortam facilmente o anel de vedação da conexão, destruindo a vedação.
Nunca conecte máquinas de produção antes de validar o sistema. Descreva um procedimento padrão para isolar a rede. Execute primeiro um teste de retenção de vácuo. Bombeie o sistema até o vácuo operacional desejado. Isole a bomba usando uma válvula de esfera resistente. Monitore o medidor de vácuo por pelo menos uma hora. Se a pressão aumentar, você tem um vazamento. Localize e conserte todos os vazamentos antes de colocar o maquinário online.
A aquisição de materiais requer seleção estratégica de parceiros. Você precisa de mais do que um simples fornecedor. Você precisa de um parceiro capaz de apoiar todo o ciclo de vida do seu projeto.
Procure um fornecedor dedicado de tubulação de vácuo que ofereça profundidade técnica. Não se contente com fornecedores de matéria-prima. Os melhores fornecedores oferecem modelagem CAD e BIM internamente. Eles devem fornecer serviços precisos de cálculo de queda de pressão. Esse suporte de engenharia garante que seu projeto de layout inicial seja fisicamente viável antes de você comprar um único tubo.
Os projetos industriais avançam rapidamente. Atrasos custam dinheiro. Avalie os níveis de estoque interno do fornecedor. Você precisa de atendimento rápido de componentes de nicho. Juntas de expansão, válvulas de grande diâmetro e adaptadores de transição especializados muitas vezes enfrentam pedidos em atraso. Escolha um fornecedor com amplo estoque local para garantir que seu cronograma de implementação permaneça intacto.
A segurança industrial não é negociável. Verifique se o sistema de tubulação atende aos padrões reconhecidos da indústria. Procure certificações ASME e ISO. Estas certificações garantem classificações de pressão e pureza do material. Além disso, avalie a abrangência da garantia do fabricante. Uma forte garantia contra falhas de vazamento demonstra confiança suprema em seus projetos de extrusão e encaixe.
As equipes de aquisição geralmente se fixam no preço por metro do tubo. Aconselhe-os a avaliar as cotações com base no valor total instalado. O alumínio custa mais antecipadamente do que o PVC. No entanto, ele é instalado em uma fração do tempo. A redução das horas de trabalho compensa facilmente as maiores cotações de materiais. Além disso, a modularidade reduz despesas futuras com modificações. Concentre-se na confiabilidade geral e na eficiência da mão de obra ao fazer sua escolha final do fornecedor.
Um sistema de vácuo de alumínio bem projetado atua como um multiplicador direto da eficiência operacional e da vida útil da bomba. Ao se afastar dos materiais legados, você elimina os riscos de ferrugem, fricção e implosões perigosas. O alumínio proporciona um fluxo laminar limpo que protege suas máquinas caras. O dimensionamento adequado determina o sucesso do fluxo, enquanto as conexões premium garantem a integridade a longo prazo.
Você deve priorizar a geometria precisa do projeto e os componentes de alta qualidade em vez da economia inicial de material barato. Cortar cantos em acessórios sempre resulta em desperdício de energia. Trate sua rede de vácuo como uma utilidade vital e não como uma reflexão tardia.
Tome uma atitude hoje. Audite seus requisitos atuais de vazão e identifique áreas de perda de pressão. Consulte um engenheiro de aplicação qualificado para especificar um layout 3D preliminar. Ao planejar cuidadosamente agora, você construirá um sistema industrial pronto para décadas de desempenho impecável.
R: Sim, através do uso de acessórios de transição roscados ou adaptadores de flange, embora a corrosão galvânica deva ser gerenciada se metais diferentes estiverem em contato direto em ambientes úmidos.
R: A maioria dos sistemas comerciais de alumínio são classificados para aplicações de vácuo áspero a médio (normalmente até 1x10 ^ -3 Torr ou 29,9 polHg), tornando-os altamente adequados para uso industrial padrão, mas verifique as especificações exatas com o fabricante.
R: Não é necessária soldagem ou rosqueamento. A instalação normalmente requer apenas um cortador de tubos padrão, uma ferramenta de rebarbação e chaves inglesas ou chaves especializadas fornecidas pelo fabricante da conexão.
