Um bem projetado sistema de tubulação de ar comprimido é a espinha dorsal de uma rede de ar industrial eficiente. Não importa quão avançado seja o compressor, um projeto inadequado da tubulação pode levar à perda de pressão, vazamentos de ar, fluxo instável, problemas de condensação, altos custos operacionais e problemas frequentes de manutenção. Em muitas fábricas, a rede de tubulações é frequentemente tratada como uma consideração secundária, mas na realidade tem um impacto direto na produtividade, no consumo de energia, na vida útil do equipamento e na qualidade do ar.
Projetar um sistema de ar comprimido confiável não envolve apenas conectar tubos da sala do compressor à oficina. Requer uma compreensão completa da demanda de fluxo de ar, requisitos de pressão, layout da planta, expansão futura, seleção de material de tubo, gerenciamento de umidade, padrões de segurança e acessibilidade para manutenção. Um sistema cuidadosamente planejado garante que o ar comprimido chegue a todos os pontos de uso com a pressão e o nível de qualidade corretos, ao mesmo tempo que minimiza o desperdício e os custos operacionais a longo prazo.
Neste artigo, explicaremos passo a passo como projetar um sistema de tubulação de ar comprimido , abordando as principais considerações técnicas e práticas que ajudam a criar uma solução durável, eficiente e escalável para aplicações industriais.
Antes de escolher tamanhos de tubos ou desenhar planos de roteamento, é essencial entender o que se espera que o sistema faça. Um sistema de tubulação de ar comprimido transporta ar da fonte do compressor para equipamentos de produção, ferramentas, linhas de automação, estações de embalagem e outros pontos de aplicação. O projeto deve corresponder às condições reais de operação da instalação.
Diferentes indústrias utilizam ar comprimido de maneiras muito diferentes. Por exemplo, instalações eletrônicas e farmacêuticas geralmente exigem ar limpo, seco e isento de óleo, com estrita estabilidade de pressão. As fábricas de móveis, impressão e automóveis podem precisar de distribuição de ar de alto fluxo em amplas áreas de oficina. As instalações de processamento de alimentos também podem exigir materiais resistentes à corrosão e um design higiênico. Devido a essas diferenças, não existe um layout único que sirva para todos.
Um bom design começa respondendo a várias perguntas:
Você precisa identificar o consumo total de ar de todos os equipamentos, máquinas e estações de trabalho. Isso inclui equipamentos de uso contínuo e ferramentas de uso intermitente. A demanda de pico e o uso simultâneo devem ser considerados, e não apenas o consumo médio.
As máquinas geralmente exigem uma pressão operacional mínima específica. Se o compressor fornecer ar a uma pressão, mas ocorrerem quedas de pressão excessivas ao longo da rota da tubulação, o usuário final poderá não receber pressão suficiente para operar corretamente.
Nem todas as aplicações requerem o mesmo nível de filtração ou secura. Alguns usos industriais gerais podem tolerar ar comprimido seco padrão, enquanto outros exigem níveis extremamente baixos de umidade e contaminação. O sistema de tubulação deve suportar a estratégia de tratamento de ar necessária.
Um sistema de tubulação de ar comprimido não deve apenas atender às necessidades atuais, mas também permitir espaço para futuras adições de equipamentos, mudanças na linha de produção ou expansão da fábrica. Projetar apenas para a demanda atual pode gerar retrabalho caro posteriormente.
O cálculo preciso da vazão é uma das etapas mais importantes no projeto de um sistema de tubulação de ar comprimido. Tubos subdimensionados criam perdas por atrito e queda de pressão, enquanto sistemas superdimensionados aumentam desnecessariamente os custos de material.
Comece listando todos os dispositivos consumidores de ar e suas taxas de fluxo necessárias, geralmente expressas em CFM, L/min ou m3/min. Então determine:
O número de dispositivos operando ao mesmo tempo
Períodos de pico de carga
Demanda média durante um turno
Eventos repentinos de alta demanda
Reservar capacidade para uso futuro
Um erro comum é simplesmente adicionar o fluxo máximo de cada máquina e projetar para esse total. Em muitas fábricas, nem todos os equipamentos funcionam simultaneamente com consumo máximo. No entanto, é igualmente arriscado subestimar o uso. Um projeto prático geralmente inclui uma margem de segurança razoável para absorver flutuações e expansões futuras.
Algumas estações de trabalho podem funcionar apenas ocasionalmente, enquanto as linhas automatizadas podem consumir ar continuamente. Essa diversidade de uso afeta o dimensionamento do coletor principal e o projeto do tubo ramificado.
Muitos projetistas se concentram demais no tamanho do compressor e não o suficiente na demanda do uso final. O sistema de tubulação deve ser baseado em como o ar é utilizado na instalação, e não apenas na placa de identificação do compressor.
Um dos principais objetivos ao aprender como projetar um sistema de tubulação de ar comprimido é controlar a queda de pressão. Cada curva, conexão, válvula, filtro, secador e comprimento de tubo criam resistência. A resistência excessiva força o compressor a trabalhar mais, aumentando o custo de energia.
Em geral, um sistema bem projetado visa manter a perda de pressão tão baixa quanto possível entre a sala do compressor e o ponto de utilização. Mesmo uma pequena queda de pressão pode afetar significativamente a eficiência geral, especialmente em grandes instalações.
O tamanho do tubo tem influência direta na velocidade do ar e na perda por atrito. Se o diâmetro for muito pequeno, a velocidade do ar torna-se muito alta, o que aumenta a perda de pressão e o ruído. O dimensionamento adequado do tubo reduz a resistência e permite uma distribuição estável do fluxo.
Cada cotovelo, tee, redutor e conector rápido adiciona resistência. Um roteamento direto e simples é sempre melhor do que um caminho complicado com múltiplas mudanças de direção.
Quanto mais longa for a tubulação, maior será a queda de pressão. A colocação do equipamento e a localização da sala do compressor devem ser avaliadas como parte do planejamento do sistema.
Os materiais dos tubos com paredes internas lisas ajudam a reduzir o atrito e a melhorar a eficiência do fluxo ao longo do tempo. Superfícies interiores corroídas ou ásperas piorarão gradualmente o desempenho da pressão.
O layout de um sistema de tubulação de ar comprimido determina quão uniformemente o ar é distribuído e quão confiável o fornecimento permanece durante diversas condições de produção.
Existem diversas abordagens de layout comuns, mas nem todas oferecem o mesmo desempenho.
Um layout sem saída envia o ar em uma direção do coletor principal em direção ao final da linha. Isto é simples e pode ser adequado para instalações pequenas, mas muitas vezes causa pressão irregular em pontos distantes e oferece menos flexibilidade.
Um layout principal em loop ou anel costuma ser a solução preferida para instalações de médio e grande porte. Neste projeto, o ar pode fluir de múltiplas direções para chegar a um ponto de uso. Isso ajuda a equilibrar a pressão, reduzir a queda e melhorar a estabilidade do fornecimento.
Um sistema de loop também oferece vantagens operacionais durante a manutenção. Muitas vezes, uma seção pode ser isolada sem desligar toda a planta.
Algumas fábricas usam um cabeçalho principal de loop combinado com ramificações para estações de trabalho ou células de produção. Isso cria um bom equilíbrio entre desempenho, eficiência e praticidade de instalação.
Para a maioria das aplicações industriais, um projeto de loop é a escolha mais eficiente a longo prazo, especialmente quando a instalação possui vários departamentos ou uma grande área útil.
A seleção do material é crítica em um sistema de tubulação de ar comprimido porque afeta a durabilidade, a velocidade de instalação, o desempenho da pressão, a manutenção, a resistência à corrosão e a qualidade do ar.
Diferentes materiais estão disponíveis no mercado, mas não são igualmente adequados para redes industriais modernas de ar comprimido.

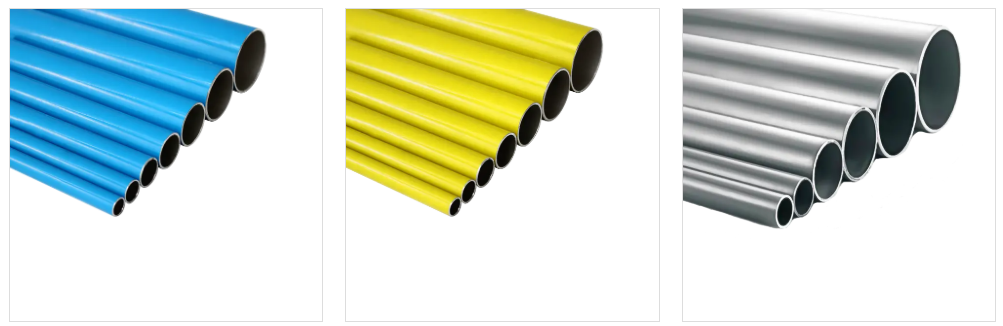

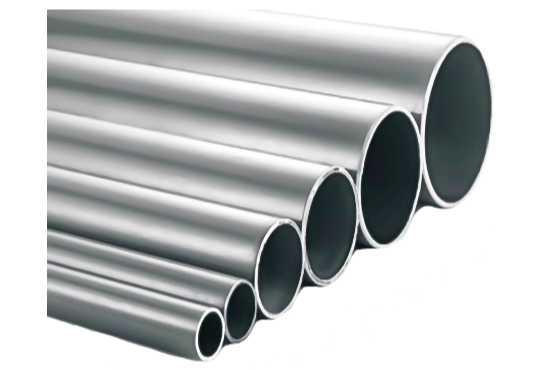

A tubulação de liga de alumínio é amplamente reconhecida como uma excelente solução para sistemas de ar comprimido. É leve, resistente à corrosão, liso por dentro e fácil de instalar. A baixa rugosidade interna ajuda a manter o fluxo de ar eficiente e a baixa queda de pressão.
Os sistemas de alumínio também são modulares, o que os torna fáceis de expandir ou reconfigurar quando a produção muda.
O aço inoxidável é altamente durável e oferece excelente resistência à corrosão. É especialmente adequado para ambientes com requisitos rigorosos de limpeza ou condições adversas, como aplicações alimentícias, farmacêuticas, eletrônicas e de gases especiais.
Embora o aço inoxidável possa envolver um custo inicial mais elevado, ele proporciona longa vida útil e forte desempenho em aplicações exigentes.
Esses materiais têm sido usados tradicionalmente, mas podem apresentar desvantagens como corrosão, maior peso, instalação mais difícil e possível contaminação por ferrugem ou incrustações ao longo do tempo. Em sistemas modernos de alta eficiência, muitos usuários estão migrando para soluções de liga de alumínio ou aço inoxidável.
Algumas opções de tubulação plástica podem ser usadas em certos casos especializados ou de baixa pressão, mas nem todas são adequadas ou seguras para sistemas de ar comprimido. A seleção do material deve sempre seguir os códigos locais, classificações de pressão e requisitos de segurança industrial.
A velocidade do ar é frequentemente negligenciada no projeto do sistema, mas tem um forte impacto na eficiência e na estabilidade. Se o ar viajar muito rápido, o sistema poderá sofrer turbulência, ruído, perda por atrito e transporte de água.
No coletor principal, a velocidade moderada do ar ajuda a manter a distribuição equilibrada. Nos ramais, o dimensionamento deve corresponder à demanda local sem causar restrições desnecessárias.
Quando a velocidade é muito alta, o sistema experimenta:
Maior queda de pressão
Mais ruído e vibração
Maior estresse nas conexões
Aumento da turbulência
Mais dificuldade em separar o condensado
A melhor maneira de controlar a velocidade do ar é através do dimensionamento adequado dos tubos e do projeto de layout. Tentar compensar o mau projeto da tubulação aumentando a pressão do compressor apenas desperdiça energia.
O ar comprimido sempre contém umidade, a menos que seja totalmente tratado. À medida que o ar esfria na rede de tubulação, a água pode condensar dentro do sistema. Se a umidade não for gerenciada adequadamente, poderá causar corrosão, contaminação do produto, danos à ferramenta e interrupções do processo.
Um bom sistema de tubulação de ar comprimido deve incluir o gerenciamento de condensado como um recurso central do projeto, e não como algo secundário.
Secadores, filtros, separadores e drenos devem ser colocados onde possam remover efetivamente a umidade e os contaminantes antes que o ar entre na rede de distribuição.
As linhas principais são frequentemente instaladas com uma ligeira inclinação na direção do fluxo ou em direção a pontos de drenagem designados. Isto incentiva o condensado a se mover em direção às áreas de coleta e remoção, em vez de se acumular dentro do sistema.
As conexões no ponto de uso não devem ser feitas diretamente na parte inferior da linha principal. Em vez disso, um design adequado de perna suspensa ajuda a evitar a entrada de água no equipamento.
Os pontos baixos do sistema devem incluir drenos ou dispositivos automáticos de remoção de condensado. Sem drenagem adequada, mesmo um sistema bem dimensionado pode sofrer problemas de desempenho relacionados à água.
A forma como o ar é levado do coletor principal para cada estação de trabalho é muito importante. Um projeto de queda inadequado pode introduzir água, sujeira e pressão instável em equipamentos sensíveis.
Uma prática recomendada comum é conectar ramais da parte superior ou lateral do tubo principal, e não da parte inferior. Isso reduz a chance de transportar condensado diretamente para o ramal.
Cada queda vertical pode incluir uma perna que se estende abaixo do ponto de conexão com um dreno na parte inferior. Isso permite que a umidade e os detritos se acumulem antes de chegar aos filtros, reguladores e ferramentas.
Os conjuntos de filtro, regulador e lubrificador, quando necessário, devem estar localizados próximos ao equipamento para fornecer pressão final e controle da qualidade do ar.
Um sistema de tubulação de ar comprimido deve ser de fácil manutenção sem desligar toda a instalação de produção. Isto pode ser conseguido dividindo a rede em zonas e usando válvulas de isolamento estrategicamente.
Se uma área de produção precisar de manutenção, reparo ou expansão, você poderá isolar apenas essa seção e manter o restante da planta funcionando. Isto reduz o tempo de inatividade e melhora a segurança da manutenção.
As válvulas devem ser instaladas em locais importantes, como:
Decolagens do ramo principal
Entradas da área de produção
Grupos de equipamentos
Pontos de conexão de expansão futura
Essa abordagem também oferece suporte à construção em fases e simplifica a solução de problemas.
Um dos princípios mais inteligentes para aprender como projetar um sistema de tubulação de ar comprimido é pensar além da instalação imediata. Muitas fábricas aumentam a capacidade de produção, acrescentam máquinas ou reconfiguram layouts ao longo do tempo.
Um sistema que não pode expandir-se facilmente tornar-se-á uma limitação operacional a longo prazo.
Em alguns casos, é prático dimensionar o cabeçalho principal um pouco maior do que a demanda atual exige. Isto proporciona flexibilidade para crescimento futuro sem substituir a espinha dorsal da rede.
Adicionar portas de conexão planejadas ou ramificações limitadas pode tornar a expansão futura muito mais fácil e rápida.
Os sistemas modulares de liga de alumínio e aço inoxidável são especialmente adequados para adaptações futuras porque são mais fáceis de ampliar e modificar do que os sistemas tradicionais soldados pesados.
O ar comprimido é uma das formas de energia mais caras utilizadas na indústria. Um sistema de tubulação mal projetado aumenta os requisitos de pressão operacional, vaza mais ar, desperdiça mais eletricidade e reduz a vida útil do equipamento.
Um sistema de tubulação de ar comprimido com eficiência energética não é apenas um benefício técnico, mas também uma vantagem financeira direta.
Os vazamentos ocorrem frequentemente em juntas, conectores, válvulas antigas e seções mal montadas. A qualidade do material do tubo e o método de instalação influenciam o desempenho do vazamento.
Quando a pressão do sistema flutua, o equipamento de produção pode funcionar de forma inconsistente e os operadores podem compensar aumentando as configurações do compressor. Um bom projeto de tubulação ajuda a manter a pressão de entrega estável.
Filtros e secadores superdimensionados ou mal posicionados podem criar perdas de pressão evitáveis. O trem de tratamento deve ser integrado ao projeto da tubulação e não tratado separadamente.
Mesmo o melhor projeto pode falhar se a instalação for inadequada. O espaçamento adequado do suporte, o alinhamento, a vedação, a montagem da junta e a disciplina de roteamento são essenciais para o desempenho a longo prazo.
Os tubos de ar comprimido devem ser apoiados com segurança para evitar flacidez, vibração e tensão nas juntas.
Os tubos devem ser mantidos limpos antes da montagem. Sujeira, fragmentos de metal e detritos de vedação deixados dentro do sistema podem contaminar equipamentos posteriores.
Testes de pressão, testes de vazamento e verificações de desempenho devem ser concluídos antes que o sistema seja colocado em pleno uso em produção.
Qualquer sistema de tubulação de ar comprimido deve estar em conformidade com as regulamentações locais, padrões de segurança de pressão e requisitos específicos do setor. As classificações de pressão do material, a confiabilidade das juntas, os métodos de suporte e as práticas de instalação devem atender aos códigos aplicáveis.
A segurança também inclui fatores operacionais, como linhas claramente identificadas, procedimentos de isolamento controlados, proteção contra alívio de pressão e acesso seguro para manutenção.
Ao projetar o sistema, os engenheiros devem considerar não apenas a pressão operacional atual, mas também condições anormais, isolamento de emergência e requisitos de inspeção de longo prazo.
Projetar um sistema eficiente de tubulação de ar comprimido requer conhecimento de engenharia e experiência prática de campo. Um projeto bem-sucedido geralmente envolve mais do que cálculos teóricos. Também depende da compreensão real das condições de instalação, operação da oficina, comportamento do fluxo de ar e necessidades de manutenção.
O suporte profissional pode ajudar com:
Levantamento e medição do local
Análise de fluxo e pressão
Otimização de roteamento de tubos
Seleção de materiais
Planejamento de expansão
Orientação de instalação
Comissionamento do sistema
Isto reduz o risco de sistemas com baixo desempenho e garante que a solução final suporta tanto a fiabilidade técnica como o valor comercial.
Muitos sistemas de ar comprimido apresentam desempenho inferior devido a erros de projeto evitáveis. Conhecer esses erros comuns pode ajudar a melhorar tanto novos projetos quanto planos de modernização.
Este é um dos erros mais frequentes e caros. Tubos pequenos aumentam a queda de pressão e forçam o compressor a trabalhar mais.
Um sistema concebido apenas para hoje pode rapidamente tornar-se insuficiente após a expansão da produção.
Muitas curvas, longos desvios e layouts desorganizados reduzem a eficiência do sistema.
Sem declive, drenos e tratamento adequado do ar, eventualmente surgirão problemas de água.
O material errado pode corroer, contaminar o ar ou tornar sua manutenção cara.
Se as válvulas, drenos e componentes de tratamento forem difíceis de alcançar, a manutenção torna-se ineficiente e dispendiosa.
Projetar um de alto desempenho sistema de tubulação de ar comprimido requer muito mais do que selecionar tubos e conexões. Envolve compreender a necessidade real de ar, escolher o layout correto, controlar a queda de pressão, selecionar materiais adequados, gerenciar a umidade, garantir a manutenção e preparar-se para futuras expansões. Um sistema adequadamente projetado pode melhorar a estabilidade da produção, reduzir custos de energia, prolongar a vida útil do equipamento e fornecer ar comprimido mais limpo e confiável em toda a instalação.
Para empresas que buscam uma solução de tubulação industrial confiável, trabalhar com um fornecedor experiente é uma parte importante do sucesso. A FSTpipe , fundada em 2014 em Foshan, Guangdong, é especializada em soluções abrangentes para sistemas industriais de gasodutos e pressão. Com sistemas de tubulação de liga de alumínio e aço inoxidável, equipes técnicas profissionais e experiência atendendo indústrias como eletrônica, automotiva, alimentícia, médica, moveleira e aeroespacial, a FSTpipe fornece suporte desde pesquisa e projeto do local até consultoria de instalação e otimização do sistema. Para empresas que buscam construir um sistema de tubulação de ar comprimido mais eficiente e confiável, a FSTpipe oferece experiência prática e soluções integradas de tubulação.
Para a maioria das fábricas de médio e grande porte, um layout de loop costuma ser a melhor opção porque proporciona fluxo de ar mais equilibrado, menor queda de pressão e melhor flexibilidade durante a manutenção. Sistemas pequenos podem usar um design sem saída, mas os sistemas de loop geralmente apresentam melhor desempenho com o tempo.
Liga de alumínio e aço inoxidável são excelentes opções. A liga de alumínio é leve, resistente à corrosão e fácil de instalar, enquanto o aço inoxidável é ideal para ambientes exigentes que exigem limpeza e durabilidade superiores.
Você pode reduzir a queda de pressão usando o diâmetro correto do tubo, encurtando os trechos do tubo sempre que possível, minimizando curvas e conexões, escolhendo materiais internos lisos para o tubo e mantendo o equipamento de tratamento de ar adequado.
A condensação pode causar corrosão, contaminação, danos à ferramenta e problemas de produção. Drenagem adequada, inclinação do tubo, design de perna suspensa e equipamento de secagem de ar ajudam a manter a umidade sob controle e protegem o desempenho do sistema.
Sim. Um bom sistema deve incluir alguma margem para futuras adições de equipamentos ou alterações na produção. Redes elétricas um pouco maiores, saídas reservadas e soluções de tubulação modular podem tornar a expansão mais fácil e econômica.
