As instalações industriais lutam constantemente contra a pressão atmosférica flutuante e o desperdício sistêmico de energia. Layouts de tubulação ineficientes e graves perdas por atrito agravam diariamente esses desafios de engenharia. As fábricas modernas exigem soluções confiáveis para eliminar completamente os gargalos pneumáticos. A configuração principal em anel opera como uma rede robusta em malha fechada. Ele serve como o padrão industrial definitivo para distribuição de ar estável em espaços de produção de médio a grande porte. Este design de circuito fechado garante entrega volumétrica consistente para todas as estações de trabalho críticas no chão. Este guia fornece uma estrutura técnica focada em decisões para projetar e especificar sua infraestrutura pneumática. Exploraremos como os engenheiros otimizam o desempenho da planta utilizando um sistema especializado de tubulação de ar de alumínio . Você aprenderá estratégias de layout acionáveis para minimizar quedas de pressão, especificar os componentes corretos e proteger ferramentas pneumáticas caras.
Equalização de pressão: Um anel principal reduz pela metade a distância percorrida pelo ar, reduzindo significativamente a queda de pressão (ΔP) e a carga de trabalho do compressor.
Vantagem do material: O alumínio elimina o atrito induzido pela corrosão ao longo do tempo, garantindo um fluxo laminar constante, diferentemente do ferro preto tradicional.
Estratégia de Componentes: O uso adequado de acessórios especializados, como o Equal Tee, em pontos de queda é fundamental para evitar a entrada de umidade nas ferramentas pneumáticas.
Escalabilidade: As redes de alumínio de circuito fechado permitem expansão e manutenção modulares sem interromper o fornecimento de ar de toda a instalação.
As redes em linha reta sofrem fortemente com quedas de pressão cumulativas. Freqüentemente os chamamos de sistemas sem saída. O ar se afasta linearmente do compressor principal. Ele perde energia cinética em cada junta do tubo e ponto de atrito. A ferramenta mais distante da linha inevitavelmente carece de ar. Essa fome força os compressores das instalações a trabalharem constantemente. Os compressores pressionam com mais força para compensar essas perdas a jusante. Você enfrenta desgaste severo do equipamento e ineficiências sistêmicas ao longo do tempo.

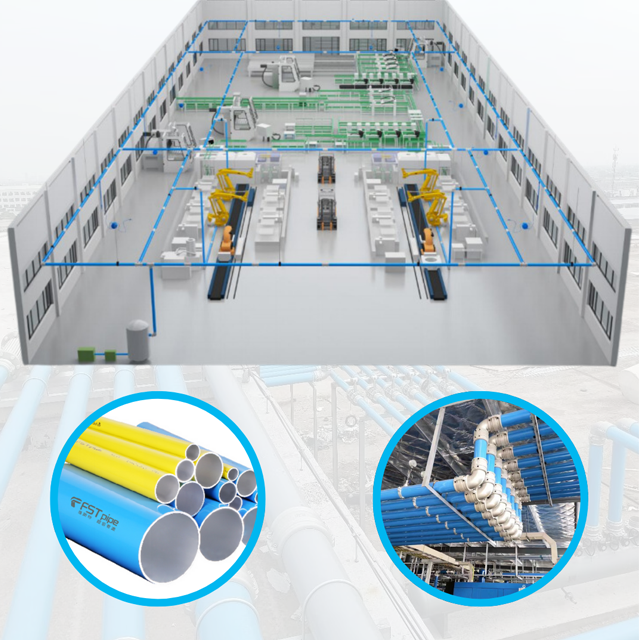

A configuração principal do anel resolve inteiramente este problema fundamental da física. O ar sai da sala do compressor e entra em um circuito fechado contínuo. Ele se divide em duas direções distintas simultaneamente. O ar viaja em direção ao ponto de demanda de ambos os lados da instalação. Este fluxo bidirecional reduz efetivamente pela metade a velocidade interna do ar. O atrito está relacionado exponencialmente à velocidade. A redução da velocidade reduz drasticamente o atrito interno do tubo. A pressão permanece incrivelmente estável em todo o chão de fábrica.
A redundância do sistema representa outra enorme vantagem de engenharia. Você pode integrar válvulas de isolamento diretamente no anel principal. As equipes de manutenção fecham essas válvulas para isolar seções específicas com segurança. Despressurizam uma pequena zona para reparos ou expansão modular. O restante da planta opera normalmente durante esse período. O ar simplesmente flui no sentido contrário ao redor do circuito. A produção nunca para. Você mantém um tempo de atividade operacional contínuo.
Os engenheiros devem avaliar critérios específicos antes de atualizar uma instalação. Recomendamos a atualização ao executar processos de fabricação multizona. As altas demandas de pés cúbicos por minuto (CFM) também exigem estabilidade em circuito fechado. As instalações que enfrentam mudanças frequentes de layout se beneficiam imensamente dos circuitos fechados modulares. Eles acomodam novas colocações de máquinas sem exigir reprojetos totais do sistema.
Gráfico de comparação de configuração do sistema
Recurso | Rede em linha reta | Rede principal de anel |
|---|---|---|
Estabilidade de Pressão | Cai significativamente na extremidade mais distante. | Permanece altamente consistente em todos os lugares. |
Velocidade do ar | A alta velocidade causa atrito extremo. | O fluxo bidirecional reduz pela metade a velocidade interna. |
Impacto na manutenção | Requer o desligamento de toda a linha. | As válvulas de isolamento mantêm a produção funcionando. |
Expansão Futura | Muitas vezes requer a desmontagem de tubos existentes. | Altamente modular e fácil de ramificar. |
Projetar uma rede altamente eficiente requer cálculos precisos de demanda de pico. Você deve agregar o consumo total de ar de cada ferramenta pneumática. Medimos isso em pés cúbicos padrão por minuto (SCFM). Raramente você executa todas as ferramentas simultaneamente. Você deve aplicar uma simultaneidade padrão ou um fator de uso. Este fator ajusta o total bruto para uma carga de demanda de pico realista. Ele evita o excesso de engenharia grave do sistema.
A seleção adequada do diâmetro do tubo determina seu sucesso a longo prazo. Você deve cruzar a taxa de vazão total com o comprimento equivalente do tubo. O comprimento equivalente inclui tubos retos, cotovelos e acessórios especiais. Cada acessório adiciona uma quantidade específica de atrito.
Os engenheiros seguem uma sequência estrita para dimensionar um sistema corretamente:
Documente os requisitos de CFM para todas as máquinas conectadas.
Aplique o fator de uso de simultaneidade específico da instalação.
Meça o layout físico para determinar o total de pés lineares.
Adicione os valores de comprimento equivalentes para todos os acessórios planejados.
Consulte os gráficos de capacidade de vazão para selecionar o diâmetro interno ideal.
O subdimensionamento de suas tubulações cria riscos operacionais devastadores. Tubos pequenos forçam o ar a viajar em velocidades excessivamente altas. Isto gera atrito massivo e quedas de pressão inaceitáveis. O sobredimensionamento apresenta um conjunto diferente de desafios logísticos. Tubos excessivamente grandes ocupam um espaço valioso no teto. Eles colocam cargas estruturais desnecessárias nas treliças do telhado. Você deve encontrar o meio-termo ideal para eficiência.
Minimizar a queda de pressão (ΔP) continua sendo o objetivo final do projeto. A indústria de ar comprimido estabelece uma linha de base estritamente aceitável. Você deseja uma queda geral inferior a 0,1 bar (1,5 psi). Medimos isso desde a descarga do compressor até o ponto de demanda mais distante. Exceder essa linha de base indica um design de layout falho.
Você pode aproveitar propriedades específicas do material para manter essa linha de base. O alumínio extrudado apresenta uma superfície interna lisa como um espelho. Possui um coeficiente de atrito extremamente baixo em comparação com o aço tradicional. O tubo de ferro preto forma ferrugem e corrosão com o tempo. Essa ferrugem cria superfícies internas ásperas que causam turbulência severa. A turbulência destrói a pressão pneumática. O alumínio mantém um fluxo laminar constante indefinidamente. Muitas vezes você pode especificar tubos de alumínio de diâmetro menor para obter a mesma vazão do aço bruto.
O circuito principal serve estritamente como mecanismo de transporte de alto volume. É tão eficaz quanto os seus pontos de entrega localizados. Chamamos esses pontos de entrega de sub-redes ou entregas de ferramentas. A maneira como você fornece o ar do teto para a estação de trabalho é extremamente importante. O design ruim do ponto de lançamento arruína um layout de cabeçalho principal perfeito.
A seleção adequada de componentes define a confiabilidade do sistema. Você deve usar acessórios específicos para gerenciar a ramificação do fluxo de ar. Você integra um Equal Tee para dividir a linha principal. Divide perfeitamente o fluxo direcional sem criar turbulência interna excessiva. Mantém um volume de ar uniforme em todas as filiais. Isto garante uma pressão pneumática consistente para cada ferramenta posterior.
A implementação de pontos de queda requer adesão estrita às regras de dinâmica de fluidos. Você deve lidar com a condensação de forma proativa. Os compressores produzem umidade naturalmente durante o ciclo de compressão do ar. Esta condensação viaja ao longo da parte inferior do coletor horizontal principal.
Nunca caia do fundo: as gotas do fundo funcionam como funis. Eles direcionam a água diretamente para o seu equipamento pneumático.
Use gotas superiores ou laterais: Todas as gotas originam-se da metade superior do tubo principal.
Crie configurações de pescoço de cisne: use um Equal Tee para direcionar o ar para cima e para cima. Isso deixa a umidade pesada presa com segurança no circuito principal.
Direcione a umidade para os drenos: permita que a água retida flua em direção aos drenos automáticos de ponto baixo designados.
A água destrói rapidamente os motores pneumáticos internos. Isso arruína trabalhos caros de pintura industrial. As configurações em pescoço de cisne atenuam totalmente esses riscos dispendiosos de umidade. Eles protegem seu maquinário final contra danos catastróficos causados pela água.
O estilo de adaptação impacta diretamente o desperdício total de energia. As conexões de aço roscadas tradicionais degradam-se continuamente com o tempo. As vibrações da máquina afrouxam essas juntas pesadas. O selante de rosca quebra sob ciclos de pressão constante. Esses vazamentos microscópicos forçam seus compressores a funcionar constantemente. Os sistemas modernos de alumínio utilizam acessórios especializados de compressão push-to-connect ou seguros. Eles eliminam completamente as juntas metálicas roscadas. Eles reduzem drasticamente possíveis pontos de vazamento em toda a instalação.
Mapear as instalações físicas requer um planejamento espacial meticuloso. Você deve caminhar pelo chão de fábrica para identificar os principais obstáculos físicos. Procure com atenção por dutos HVAC enormes. Identifique os caminhos de deslocamento das pontes rolantes. Localize todas as paredes estruturais de suporte de carga. Você deve direcionar o anel principal com segurança em torno dessas obstruções permanentes.
Você deseja manter o loop principal o mais apertado possível. Loops gerais de tubos mais curtos significam significativamente menos atrito interno. Não coloque tubos em cantos vazios de edifícios, a menos que seja necessário. Mantenha o cabeçalho de distribuição centralizado nas zonas de maior demanda. Essa estratégia minimiza a duração das quedas verticais da ferramenta.
A expansão e contração térmica representam uma realidade física séria. As temperaturas das fábricas flutuam drasticamente ao longo do ano civil. O alumínio expande quando aquecido e contrai quando resfriado. Você não pode ignorar esse comportamento natural do material em longas retas. O movimento térmico não gerenciado coloca forte estresse nas juntas rígidas.
Os engenheiros atenuam esse estresse térmico usando técnicas de layout comprovadas. Você deve instalar loops de expansão dedicados em seções de tubos longos. Você também pode utilizar mangueiras flexíveis especializadas em mudanças direcionais críticas. Estes componentes flexíveis absorvem o movimento térmico com segurança. Eles evitam fraturas por estresse e mantêm a integridade do sistema durante oscilações extremas de temperatura.
Os tubos requerem suporte mecânico adequado e suporte rígido. Você deve seguir diretrizes rígidas para espaçamento de cabides. O alumínio é notavelmente leve em comparação com o ferro fundido. Porém, ainda requer suporte estrutural correto para evitar flacidez. Canos flácidos criam pontos baixos localizados onde a água estagnada se acumula perigosamente.
O espaçamento dos cabides depende inteiramente do diâmetro específico do tubo. Tubos maiores possuem maior rigidez estrutural e abrangem distâncias maiores com segurança. Você deve cumprir todos os padrões de segurança industrial relevantes durante a instalação. Prenda os suportes de tubos diretamente em treliças estruturais robustas do telhado.
Espaçamento de cabide recomendado para tubo de alumínio
Diâmetro do tubo (mm) | Diâmetro do tubo (polegadas) | Espaçamento máximo do cabide (metros) |
|---|---|---|
20mm - 25mm | 3/4" - 1" | 2,0 metros |
40mm - 50mm | 1 1/2" - 2" | 2,5 metros |
63mm - 80mm | 2 1/2" - 3" | 3,0 metros |
100mm - 150mm | 4" - 6" | 3,5 metros |
O gerenciamento de umidade determina a densidade física do seu layout. Você deve instalar separadores de água a granel imediatamente a jusante do compressor. Você deve lançar intencionalmente o cabeçalho principal ligeiramente. Um gradiente preciso de um por cento funciona perfeitamente para aplicações industriais. Esta inclinação sutil direciona o condensado residual para pontos baixos designados.
Você posiciona seu equipamento de drenagem crítico nesses pontos baixos específicos. Instale pernas de gotejamento robustas para coletar a água que viaja. Ajuste essas pernas com drenos eletrônicos automáticos confiáveis. Eles expelem a água coletada automaticamente sem exigir intervenção manual do operador. Este processo automatizado garante que o sistema de distribuição permaneça incrivelmente seco.
A combinação de uma arquitetura principal em anel com uma rede de tubulação de alumínio extrudado resolve enormes desafios industriais. Ele elimina completamente os gargalos crônicos de eficiência de longo prazo. Melhora enormemente a qualidade do ar fornecido, ao mesmo tempo que simplifica os procedimentos de manutenção de rotina. Você garante um fornecimento de pressão estável em todas as zonas do chão de fábrica.
Você precisa tomar medidas imediatas para otimizar sua infraestrutura pneumática. Primeiro, mapeie suas instalações para identificar os gargalos lineares atuais. Em seguida, calcule o seu verdadeiro pico de demanda para selecionar o diâmetro ideal do tubo. Por fim, entre em contato com um engenheiro de sistema qualificado para solicitar um cálculo personalizado de queda de pressão para uma atualização de circuito fechado.
R: Sim, através de expansões híbridas. Uma linha reta existente pode ser ligada de volta à sala do compressor usando um sistema de tubulação de ar de alumínio. Fazer isso melhora instantaneamente a estabilidade da pressão. Ele cria efetivamente uma rede de circuito fechado altamente funcional a partir de um layout mais antigo.
A: Incline o tubo ligeiramente em direção a um ponto baixo designado. Um gradiente de um por cento funciona melhor. Equipe este ponto baixo específico com um dreno automático. Sempre use conexões de montagem superior, como uma configuração Equal Tee modificada, para quedas de ferramentas pneumáticas.
R: Sim. O alumínio rígido é universalmente classificado para aplicações industriais de alta pressão. Ele está em total conformidade com as diretrizes de segurança padrão, como a OSHA. O PVC é propenso a quebrar sob gás de alta pressão. O alumínio oferece segurança estrutural superior e confiabilidade operacional.
R: Os padrões da indústria recomendam manter a velocidade abaixo de 20 pés por segundo. Isso equivale a aproximadamente seis metros por segundo no cabeçalho principal. Velocidades mais baixas minimizam a turbulência interna. Eles reduzem drasticamente o atrito e evitam quedas excessivas de pressão do sistema.
