As instalações alimentícias, farmacêuticas e de biotecnologia operam sob condições de margem de erro absolutamente zero. Um único evento de contaminação microscópica desencadeia grandes recalls regulatórios. Isso facilmente arruína permanentemente a reputação da marca. Manter a limpeza máxima requer infraestrutura altamente especializada. Os tubos convencionais retêm rapidamente bactérias perigosas. Eles abrigam biofilmes teimosos e se degradam rapidamente durante rigorosos ciclos de limpeza diários. A seleção dos materiais corretos evita essas falhas biológicas catastróficas.
Você descobrirá como avaliar com precisão as qualidades dos materiais e os acabamentos superficiais. Exploraremos estruturas essenciais de projeto geométrico para eliminar riscos de contaminação. Você aprenderá etapas práticas para especificar uma configuração ideal que corresponda aos rígidos padrões sanitários FDA e 3-A. Os engenheiros enfrentam diariamente escolhas complexas em relação a ligas e métodos de união. Você deve equilibrar a complexa dinâmica de fluidos com os rigorosos requisitos de esterilização.
Este guia detalha as especificações técnicas exatas. Fornecemos parâmetros claros para a próxima atualização de suas instalações. Você pode aplicar esses insights imediatamente para proteger seu ambiente de produção. O planejamento adequado garante segurança biológica absoluta em todas as linhas de processamento.
Os sectores sensíveis à higiene exigem redes de transporte de fluidos perfeitas. As fábricas farmacêuticas e as instalações de processamento de lacticínios partilham mandatos estritos semelhantes. Eles devem mover líquidos ou gases sem introduzir partículas estranhas. Um bem projetado sistema de tubulação de aço inoxidável atua como a principal defesa contra o crescimento microbiano. Ele fornece uma barreira confiável contra contaminantes ambientais externos.
Os órgãos reguladores governam estritamente esses exigentes ambientes de produção. Os Padrões Sanitários FDA e 3-A instituem regras básicas claras. A ASME BPE determina práticas exatas de fabricação para equipamentos de bioprocessamento. Você deve alinhar sua infraestrutura diretamente com essas estruturas industriais estabelecidas. O não cumprimento desses padrões resulta em falhas nas auditorias das instalações.
Os sistemas passam por intensas rotinas de limpeza no local (CIP) e esterilização no local (SIP) constantemente. Os operadores bombeiam produtos químicos alcalinos agressivos através das linhas diariamente. Eles seguem esta lavagem química usando vapor estéril de alta temperatura. Os metais comuns corroem rapidamente sob estresse químico extremo. Ligas superiores resistem eficazmente a ataques químicos agressivos. Eles mantêm a integridade estrutural durante décadas de intensos ciclos térmicos.
A limpeza eficaz depende muito da dinâmica dos fluidos. Os sistemas CIP devem atingir fluxo turbulento para limpar adequadamente as paredes internas. Os engenheiros visam uma velocidade mínima do fluido de 1,5 a 2,0 metros por segundo. O fluxo laminar é totalmente inaceitável em ambientes sanitários. Ele deixa as camadas limites intocadas. Os biofilmes sobrevivem facilmente às lavagens laminares. Você deve dimensionar suas linhas corretamente para garantir velocidade turbulenta consistente.
Os engenheiros normalmente escolhem entre duas ligas austeníticas primárias. O Tipo 304 e o Tipo 316L dominam as aplicações sanitárias modernas. Você deve avaliar cuidadosamente as características específicas do seu fluido antes de decidir. Usar a liga errada compromete toda a instalação.
O tipo 304 serve como material de base altamente confiável. Ele contém cerca de 18% de cromo e 8% de níquel. Você o encontrará comumente utilizado em fábricas de processamento de alimentos padrão. Ele lida com água potável, laticínios e produtos químicos suaves sem esforço. No entanto, luta severamente contra cloretos altamente corrosivos. Ambientes salgados ou alimentos ácidos agressivos fazem com que ele destrua com o tempo.
O tipo 316L fornece proteção metalúrgica aprimorada. A designação "L" indica um teor de carbono extrabaixo. Isto evita a precipitação perigosa de carboneto durante procedimentos de soldagem intensos. Os fabricantes adicionam molibdênio a esta composição específica de liga. O molibdênio aumenta drasticamente a resistência à corrosão localizada de soluções de cloreto. Os ambientes farmacêuticos e médicos especializados exigem estritamente componentes 316L. Oferece longevidade superior quando exposto a ciclos severos de vapor SIP.
Tabela: Comparação de liga austenítica padrão
Grau de liga | Conteúdo de cromo | Conteúdo de níquel | Conteúdo de molibdênio | Melhor Aplicação |
|---|---|---|---|---|
Tipo 304 | 18 - 20% | 8 - 10,5% | Nenhum | Sistemas padrão de laticínios, bebidas e água suave |
Tipo 316L | 16 - 18% | 10 - 14% | 2 - 3% | Produtos farmacêuticos, alimentos com alto teor de cloreto, WFI (água para preparações injetáveis) |
AL-6XN | 20 - 22% | 23 - 25% | 6 - 7% | Ambientes extremamente corrosivos, tampões com alto teor de sal |
A escolha do material resolve apenas metade do problema de engenharia. A geometria do sistema determina a limpeza diária real. Layouts inadequados criam espaços ocultos para bactérias agressivas. Você deve projetar linhas para drenar completamente.
Pernas mortas representam o maior risco biológico nas redes sanitárias. Uma perna morta é um galho onde o fluido fica estagnado. As bactérias se reproduzem rapidamente nessas zonas quentes e estagnadas. Os fluidos CIP não conseguem penetrar eficazmente nas pernas mortas profundas. Os padrões ASME BPE limitam estritamente as dimensões das pernas mortas. A proporção alvo máxima é estritamente 2:1. Você mede o comprimento do ramo alvo em relação ao diâmetro do tubo principal. Os designs modernos geralmente visam uma proporção mais rigorosa de 1,5:1.
As passagens horizontais nunca devem ser perfeitamente planas. A gravidade continua sendo sua melhor ferramenta para a drenagem completa do sistema. Os engenheiros especificam inclinações precisas para garantir que o líquido saia da rede. As diretrizes farmacêuticas típicas exigem uma inclinação mínima de 1/8 de polegada por pé. A inclinação adequada evita poças de produtos químicos residuais após os ciclos CIP. Você deve apoiar essas linhas inclinadas de forma robusta. Linhas flácidas criam pontos baixos artificiais onde a água se acumula.
A alteração dos tamanhos das linhas requer uma seleção cuidadosa dos componentes. Você nunca deve usar redutores concêntricos em execuções horizontais. Eles criam um lábio plano inevitável. O fluido acumula-se contra este lábio indefinidamente. Você deve especificar redutores excêntricos para todas as transições horizontais. Instale-os com o lado plano voltado para baixo. Esta geometria permite que os fluidos passem sem qualquer acúmulo.
As topografias de superfície microscópicas são imensamente importantes no controle biológico. Uma superfície que parece lisa pode, na verdade, assemelhar-se a montanhas irregulares sob intensa ampliação. Medimos essa textura estritamente usando Rugosidade Média (Ra). Ele determina a facilidade com que as bactérias podem aderir.
Valores mais baixos de Ra indicam superfícies internas significativamente mais lisas. Superfícies lisas evitam que os micróbios se fixem firmemente. Os padrões da indústria exigem limites específicos de Ra com base na severidade da aplicação. O polimento mecânico atinge níveis de suavidade padrão. Os técnicos usam abrasivos cada vez mais finos para nivelar o metal.
O polimento mecânico deixa pequenas abrasões microscópicas. As bactérias se escondem facilmente dentro desses pequenos arranhões invisíveis. O eletropolimento fornece uma solução eletroquímica superior. Ele remove a camada externa de metal em um nível microscópico. Remove totalmente picos, rebarbas e impurezas.
Este processo produz uma camada limite passiva e altamente estéril. Melhora drasticamente a resistência à corrosão simultaneamente. Linhas de bioprocessamento altamente sensíveis exigem interiores eletropolidos. Essas superfícies liberam biofilmes instantaneamente durante lavagens turbulentas CIP padrão.
A forma como você une os tubos determina a confiabilidade geral do sistema. As conexões roscadas são totalmente proibidas em ambientes sanitários modernos. Eles criam fendas microscópicas profundas, impossíveis de limpar com eficácia. Você deve usar exclusivamente métodos de união higiênicos aprovados.
A soldagem orbital representa o padrão ouro absoluto para juntas permanentes. Máquinas de soldagem automatizadas criam soldas perfeitamente uniformes e altamente repetíveis. Eles eliminam totalmente o erro humano durante instalações complexas. Os requisitos de limpeza exigem soldas perfeitas de penetração total.
Os instaladores devem purgar as linhas usando gás argônio ultrapuro durante a soldagem. Isso evita a oxidação interna conhecida como “açucar”. A adoçante cria uma superfície áspera e porosa onde a ferrugem começa instantaneamente. Os inspetores de controle de qualidade exigem impressões digitais para cada solda automatizada. Isso fornece rastreabilidade abrangente para pacotes de validação de instalações.
Muitas seções do processo exigem desmontagem manual frequente para inspeção de rotina. Os acessórios Tri-clamp fornecem conexões seguras, higiênicas e facilmente removíveis. Eles usam uma junta elastomérica especializada comprimida entre duas ponteiras planas. Uma braçadeira resistente mantém a montagem firme.
Você deve inspecionar essas juntas internas rotineiramente. Os elastômeros degradam-se naturalmente ao longo do tempo sob forte exposição química. Selecionar o material correto da junta é crucial. O EPDM lida perfeitamente com o vapor, mas se degrada rapidamente em torno de óleos graxos. Viton lida lindamente com gorduras, mas falha em vapor de alta temperatura. O PTFE resiste a todos os produtos químicos, mas não possui memória física natural. Tende a fluir a frio sob pressão.
Às vezes, as instalações precisam de implantação rápida sem autorizações complexas de trabalho a quente. Um de alta qualidade sistema de tubos de aço inoxidável utilizando tecnologia de prensagem oferece uma alternativa atraente. Os instaladores usam ferramentas hidráulicas para cravar permanentemente as conexões.
Esses componentes especializados aceleram drasticamente os prazos críticos de instalação. Eles mantêm padrões rígidos de higiene quando combinados com anéis de vedação EPDM ou FKM corretos. Eles fornecem desempenho confiável e sem vazamentos em áreas de utilidade secundária. Você deve verificar a aprovação regulatória local antes de utilizar acessórios de pressão em linhas de produtos primários.
As plantas sensíveis à higiene dependem fortemente de gases utilitários puros. Nitrogênio, dióxido de carbono e ar comprimido estéril entram em contato direto com os produtos alimentícios. Você não pode transportar esses gases puros através do aço carbono padrão. Ferrugem, umidade e óleo do compressor contaminarão o produto final instantaneamente.

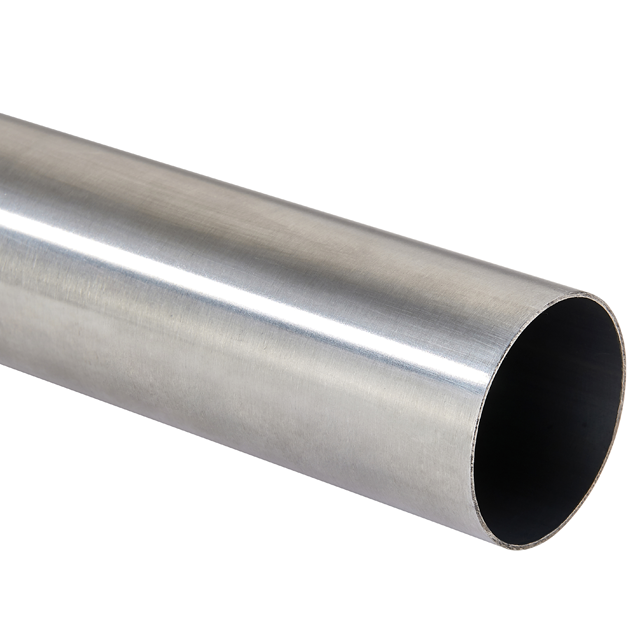

Uma rede dedicada de tubulação de ar em aço inoxidável evita a geração de partículas perigosas. Essas linhas secas exigem exatamente os mesmos protocolos de limpeza rigorosos que as linhas líquidas. Filtros estéreis no local de uso fornecem a barreira de defesa crucial final.
Você deve dimensionar essas linhas de gás corretamente para manter a velocidade adequada. A pressão positiva consistente evita cenários perigosos de contaminação por refluxo. A infraestrutura de gás adequada garante que seus produtos estéreis permaneçam completamente inalterados pelas impurezas dos serviços públicos.
A especificação cuidadosa da engenharia falhará se a execução da instalação em campo for deficiente. Os empreiteiros devem seguir constantemente procedimentos rigorosos de manuseio no local. A validação requer documentação abrangente que comprove que os sistemas funcionam exatamente como pretendido.
Aqui estão as melhores práticas críticas durante a instalação da instalação:
Armazene todos os materiais em ambientes fechados, longe do pó padrão de esmerilhamento de aço carbono.
Mantenha as extremidades dos tubos bem tampadas até o momento exato da soldagem.
Use ferramentas de corte dedicadas exclusivamente para ligas sanitárias de alta qualidade.
Documente cada solda orbital digitalmente para um monitoramento rigoroso da conformidade.
Realize testes hidrostáticos rigorosos usando apenas água filtrada e deionizada.
O comissionamento requer passivação química completa antes do uso diário ativo. A passivação utiliza ácido nítrico ou cítrico aquecido para remover o ferro livre da superfície. Esta etapa crucial restaura totalmente a camada passiva vital de óxido de cromo. Garante máxima resistência à corrosão desde o primeiro lote de produção.
Mesmo engenheiros de processo altamente experientes ocasionalmente ignoram detalhes mecânicos sutis. Pequenos erros se transformam em enormes riscos de contaminação. Vamos examinar as armadilhas críticas frequentes a serem evitadas durante a implantação.
Mistura inadequada de metais diferentes, causando corrosão galvânica rápida e severa.
Seleção de materiais de vedação de elastômero incorretos que incham ou se dissolvem em produtos químicos CIP agressivos.
Colocar válvulas de diafragma em orientações horizontais onde elas retêm líquidos e não drenam completamente.
Ignorar as taxas de expansão térmica, levando a trechos severamente empenados e suportes de suspensão quebrados.
Não levar em conta a forte vibração da bomba, que causa fadiga prematura da articulação orbital.
Você pode evitar esses problemas estruturais conduzindo análises rigorosas de modelos 3D antecipadamente. Contrate empreiteiros especializados em limpeza de tubulações, em vez de encanadores comerciais padrão. O design adequado do suporte externo é igualmente importante. Os cabides não devem reter sujeira externa nem bloquear os procedimentos de lavagem.
A navegação no transporte de fluidos sensíveis à higiene exige extrema precisão mecânica. Você deve priorizar sistematicamente as escolhas metalúrgicas especializadas. Proteger o seu produto final requer uma execução impecável em todas as juntas.
Alinhe seleções de ligas primárias como 316L diretamente com a corrosividade do fluido e rotinas CIP específicas.
Exija regras estritas de projeto geométrico para eliminar inteiramente pernas mortas perigosas do layout.
Especifique valores explícitos de Ra e requisitos de eletropolimento químico para todas as superfícies internas molhadas.
Aplique documentação abrangente durante todas as fases automatizadas de soldagem orbital e comissionamento químico.
Avalie os layouts atuais de suas instalações em relação aos padrões ASME BPE modernos. Consulte engenheiros metalúrgicos certificados para identificar linhas de processos legados vulneráveis. Atualize componentes desatualizados imediatamente para garantir segurança biológica absoluta. A engenharia proativa elimina permanentemente os riscos de contaminação catastrófica.
R: Tubulações industriais transportam fluidos utilitários básicos. Eles geralmente usam acessórios roscados padrão e acabamentos brutos. As tubulações sanitárias manuseiam exclusivamente consumíveis ou produtos farmacêuticos. Eles exigem superfícies internas ultra-lisas, especificações exatas de Ra e conexões sem fendas. Essas características estritas impedem completamente o crescimento bacteriano. Eles garantem uma limpeza abrangente durante os processos CIP diários.
R: Você deve estabelecer um cronograma de manutenção preventiva baseado estritamente na frequência CIP. As instalações que executam ciclos químicos diários de alta temperatura geralmente substituem as juntas trimestralmente. As inspeções visuais de rotina devem ocorrer mensalmente. Os elastômeros degradados comprometem a higiene rapidamente. Eles abrigam acúmulos perigosos de biofilme. Sempre rastreie os números de lote do fabricante para uma rastreabilidade confiável.
R: Não. A soldagem manual ou MIG padrão é totalmente inaceitável. As linhas sanitárias exigem soldagem precisa com gás inerte de tungstênio (TIG). As aplicações mais críticas exigem máquinas de soldagem orbital automatizadas. Você deve usar purga interna contínua com gás argônio. Isto garante uma costura de solda interior perfeitamente lisa e totalmente penetrada, livre de oxidação perigosa.
R: O polimento mecânico deixa pequenas abrasões microscópicas. As bactérias se escondem facilmente dentro desses arranhões invisíveis. O eletropolimento é um processo eletroquímico avançado. Ele remove a camada externa de metal em um nível microscópico. Remove totalmente picos, rebarbas e impurezas. Isto produz uma superfície passiva altamente estéril que resiste vigorosamente à contaminação biológica.
