A tubulação subdimensionada cria gargalos enormes que restringem a operação de toda a planta. Esta falha crítica cria uma queda excessiva de pressão em sua rede de distribuição. Este gargalo força os compressores de ar a trabalharem constantemente. Como resultado, os custos de energia aumentam rapidamente. Enquanto isso, seu equipamento pneumático carece da energia constante necessária para funcionar corretamente.
Resolver esse problema requer planejamento meticuloso e engenharia precisa. O dimensionamento adequado da tubulação de ar comprimido equilibra os custos iniciais de material com a eficiência energética a longo prazo. A fiabilidade operacional também depende fortemente deste equilíbrio estratégico. O não respeito da dinâmica dos fluidos leva inevitavelmente ao desperdício de eletricidade e ao mau desempenho da ferramenta.
Nosso objetivo é direto. Nosso objetivo é fornecer aos gerentes e engenheiros de fábrica uma estrutura rigorosa. Você aprenderá a avaliar os requisitos do sistema com precisão. Você descobrirá como calcular as dimensões exatas do seu layout. Também abordamos como obter infraestrutura confiável. A aplicação antecipada desses métodos corretos protege suas instalações e garante o pico de disponibilidade de produção.
A queda de pressão total permitida do compressor até o ponto de uso mais distante não deve exceder 5% da pressão operacional.
A determinação do diâmetro do tubo de ar comprimido requer a consideração da vazão do sistema, da pressão operacional, do comprimento total do tubo e do “comprimento equivalente” de todas as conexões e válvulas.
A preparação para o futuro é crítica; superdimensionar ligeiramente os coletores principais hoje é significativamente mais barato do que substituir um sistema com gargalos em cinco anos.
A seleção do material (como alumínio de furo liso) impacta drasticamente os coeficientes de atrito e a precisão do dimensionamento a longo prazo.
Projetar um sistema de distribuição não envolve apenas movimentar o ar. Ele gira em torno da proteção de suas margens financeiras. Pequenos erros de cálculo durante a fase de projeto resultam em enormes contas de serviços públicos ao longo do tempo.
A queda de pressão mede a energia perdida por atrito à medida que o ar viaja através de uma rede. Cada 2 PSI (0,14 bar) de queda de pressão equivale a aproximadamente um aumento de 1% no consumo de energia do compressor. Se seus tubos forem muito estreitos, o atrito interno aumenta. O compressor empurra com mais força para compensar essa resistência. Isso esgota seu orçamento elétrico rapidamente. Você paga um prêmio invisível a cada hora que seu compressor funciona.
O dimensionamento correto garante uma pressão estável exatamente no ponto de uso. As ferramentas pneumáticas exigem classificações de pressão específicas para atender aos padrões de qualidade e torque. A pressão flutuante prejudica a consistência do produto. Uma queda repentina na potência do ar pode fazer com que uma chave dinamométrica aperte mal um parafuso crítico. dimensionada adequadamente A tubulação de ar industrial resolve isso. Ele atua como um reservatório confiável, fornecendo energia instantânea quando diversas ferramentas disparam simultaneamente.
Os gerentes de fábrica muitas vezes hesitam quanto ao custo inicial de tubos maiores. No entanto, eles proporcionam economias elétricas compostas ano após ano. Um sistema de baixo atrito minimiza a resistência. Você recupera o prêmio de capital inicial através de despesas operacionais drasticamente mais baixas. Investir em plataformas adequadamente dimensionadas agora garante lucratividade futura. O subdimensionamento economiza alguns dólares hoje, mas amanhã custará milhares de dólares em eletricidade desperdiçada.
Você não pode simplesmente adivinhar as dimensões do seu tubo com base em layouts de instalações mais antigos. A engenharia de roteamento preciso requer a medição precisa de quatro variáveis específicas.
Primeiro você deve estabelecer a demanda máxima do seu sistema. Nem todas as máquinas funcionam simultaneamente. Você deve aplicar um fator de utilização ou diversidade. O cálculo da de pico real taxa de fluxo de ar comprimido evita subdimensionamento perigoso. Uma instalação com cinquenta ferramentas só pode usar vinte simultaneamente. Determine esse fluxo máximo realista antes de selecionar qualquer tamanho físico de tubo.
A seguir, identifique os equipamentos mais exigentes da sua linha de produção. Qual é a pressão mais baixa aceitável? Essa meta se torna seu padrão básico. Cada componente upstream deve suportar esta linha de base específica. Se uma máquina de embalagem necessita de 90 PSI para funcionar, o seu compressor deve gerar pressão suficiente para fornecer 90 PSI nessa queda exata, contabilizando todo o atrito intermediário.
A distância física em linha reta conta apenas metade da história. A turbulência interna perturba significativamente o fluxo de ar.
Cotovelos: Forçam o ar a mudar de direção, criando um arrasto enorme.
Tees: Fluxo de ar dividido, induzindo ondas de pressão em colisão.
Válvulas: Restringem o tamanho da passagem, aumentando o atrito localizado.
Você deve traduzir essas áreas turbulentas em “comprimentos equivalentes” de tubo reto. Adicione esses comprimentos equivalentes à distância física linear do tubo antes de calcular o diâmetro final.
A velocidade é imensamente importante na dinâmica dos fluidos. Os padrões de engenharia determinam manter a velocidade do ar abaixo de 20-30 pés/s (6-9 m/s) nos coletores principais. Velocidades mais lentas minimizam a transferência de umidade e reduzem drasticamente o atrito. Altas velocidades retiram a umidade condensada dos purgadores. O ar rápido então lança essa água em ferramentas sensíveis a jusante. Manter a velocidade baixa protege seu equipamento e garante uma entrega tranquila.
Como você sintetiza essas variáveis em uma decisão concreta? Você segue uma estrutura de avaliação disciplinada e passo a passo. A transparência nas suas suposições garante um layout final confiável.
Geralmente você escolhe entre dois métodos distintos de dimensionamento. Tabelas de pesquisa empíricas (nomogramas) oferecem guias de dimensionamento visuais e rápidos. As equações de dinâmica de fluidos fornecem maior precisão matemática. Ambos são úteis dependendo do escopo do projeto.
Gráfico de comparação de métodos de dimensionamento
Método de Avaliação | Velocidade de uso | Nível de precisão | Melhor Aplicação |
|---|---|---|---|
Nomogramas de Engenharia | Rápido (pesquisa visual) | Moderado (faixas) | Estimativas rápidas e dimensionamento simples de filiais. |
Fórmulas Empíricas | Mais lento (cálculo) | Alto (métricas exatas) | Redes complexas e grandes cabeçalhos principais. |
As instalações de produção raramente permanecem estáticas. As linhas de produção se expandem e a demanda cresce. É altamente recomendável adicionar 25-30% às suas atuais suposições de taxa de fluxo de pico. Este buffer estratégico acomoda futuras expansões de fábrica sem problemas. Dimensionar estritamente para as necessidades de hoje o coloca em um beco sem saída. O superdimensionamento agora evita um repipe total extremamente caro daqui a cinco anos.
Você deve definir um limite estrito de aprovação/reprovação para seu projeto. Um padrão universalmente aceito permite uma queda máxima de 0,3 bar em toda a rede de distribuição. Qualquer diâmetro de tubo de ar comprimido proposto deve atender a esses critérios rígidos. Calcule a queda total. Se o cálculo mostrar uma queda superior ao seu orçamento, você deverá aumentar o tamanho do cabeçalho principal imediatamente. Não comprometa este limite.
As equações matemáticas assumem um fator de atrito específico. O material escolhido determina se o fator de atrito permanece estável ou piora ao longo da vida útil do sistema.
A rugosidade da superfície interna determina o desempenho a longo prazo. O ferro preto e o aço galvanizado degradam-se de forma previsível com o tempo. Descamação, umidade e ferrugem se acumulam dentro deles. Essa corrosão cria uma textura interna áspera. A superfície áspera aumenta dramaticamente a queda de pressão com o passar dos anos. Os materiais de furo liso evitam totalmente essa degradação, fixando seus cálculos matemáticos originais.

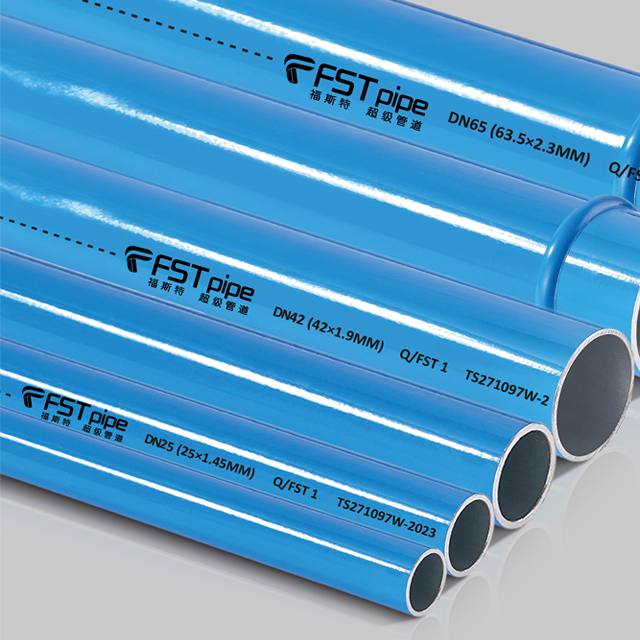

A especificação de materiais modernos garante o seu investimento. Por exemplo, a instalação de uma rede de tubos de alumínio DN20-DN200 garante um diâmetro interno constante. Possui uma superfície sem corrosão. Seu tamanho calculado no primeiro dia permanece perfeitamente preciso no décimo ano. Os tubos de aço eventualmente se estreitam devido à ferrugem interna, obstruindo o fluxo de ar. O alumínio não enferruja, incrusta ou se degrada, garantindo um consumo de energia consistente.
O peso do material impacta fortemente os cronogramas do projeto. O alumínio é significativamente mais leve que o aço roscado tradicional. Este perfil mais leve permite uma suspensão mais fácil nos tetos das instalações. Requer hardware de montagem menos robusto. Também facilita modificações mais rápidas. Suas equipes de manutenção podem adaptar o layout rapidamente usando ferramentas manuais simples, evitando totalmente máquinas pesadas de rosqueamento.
A matemática perfeita falha se o roteamento físico for falho. A geometria estrutural e as melhores práticas de instalação determinam o desempenho operacional final.
A geometria do layout transforma a eficiência do sistema. Um projeto de circuito fechado, comumente chamado de anel principal, reduz efetivamente pela metade a queda de pressão. O ar flui em duas direções distintas para atingir qualquer ponto de alta demanda. Essa entrega de caminho duplo minimiza picos de velocidade. As linhas sem saída, por outro lado, forçam todo o ar através de um único caminho congestionado. Eles criam um atrito enorme nas extremidades da instalação.
A gravidade serve como um separador de umidade altamente eficaz. Você deve bater na parte superior do coletor principal ao direcionar o ar para baixo. Esses risers curvados para cima, geralmente chamados de pescoço de cisne, evitam que a condensação flua para as quedas do equipamento. Se você bater na parte inferior do coletor, a água condensada fluirá diretamente para suas ferramentas pneumáticas. Os pescoços de cisne forçam a água a permanecer no coletor até atingir um dreno automático dedicado.
Mesmo um cabeçalho principal perfeitamente calculado falha se for restrito no terminal. Avise suas equipes de instalação contra riscos comuns de gargalos.
Mangueiras flexíveis subdimensionadas: Mangueiras chicote pequenas restringem grandes quantidades de fluxo.
Desconexões rápidas baratas: conexões mal projetadas criam turbulência interna severa.
FRLs restritivas: As unidades Filtro-Regulador-Lubrificador devem corresponder à capacidade de vazão da gota.
Esses componentes pequenos e esquecidos anulam facilmente os benefícios da tubulação principal dimensionada adequadamente. Sempre especifique acessórios de endpoint que correspondam ou excedam as taxas de fluxo exigidas.
A obtenção de materiais exige uma avaliação rigorosa de seus fornecedores. Um parceiro de compras sólido garante o sucesso do projeto além da simples entrega de caixas de tubos.
Vá muito além dos catálogos básicos de peças. Um altamente confiável fornecedor de tubulações de ar comprimido fornece suporte técnico profundo. Eles oferecem validação de dimensionamento para seus planos propostos. Eles fornecem tabelas precisas de comprimento equivalente, testadas especificamente para seus acessórios exclusivos. Fornecedores excelentes também fornecem suporte CAD de layout para garantir que a geometria principal do anel esteja estruturalmente sólida antes do início da instalação.
Avalie suas capacidades de estoque em armazém. Eles armazenam localmente uma ampla gama de acessórios e diâmetros? A disponibilidade total de tamanhos de DN20 a DN200 é crucial para uma implantação perfeita. Este inventário profundo atende às suas necessidades imediatas de instalação sem atrasos. Também garante que peças de reposição e componentes de expansão estarão disponíveis quando sua planta crescer no futuro.
Verifique as certificações de segurança do fornecedor diretamente. Certifique-se de que seus materiais atendam aos padrões ASME, CE e ISO. Os sistemas de pressão industrial apresentam riscos físicos inerentes. Você precisa de garantias robustas e plurianuais contra vazamentos e defeitos ocultos de material. Não aceite componentes de tubulação genéricos e não certificados em nenhuma circunstância. As certificações garantem que o material pode suportar décadas de pressurização contínua.
O dimensionamento preciso da tubulação é uma estratégia contínua de gerenciamento de ativos, e não apenas uma tarefa única de construção. O planejamento adequado determina a eficiência com que toda a sua planta operará durante décadas. Você garante um consumo de energia previsível priorizando cálculos precisos de diâmetro, utilizando materiais de baixo atrito e projetando layouts de loop. O esforço inicial despendido na avaliação das variáveis compensa facilmente através de reduções drásticas nos custos elétricos do compressor.
Tome uma atitude hoje para otimizar seu sistema. Audite a queda de pressão atual da sua instalação, desde a sala do compressor até a máquina mais distante. Consulte um especialista em engenharia para validar seu próximo layout. Proteja tubulações de alta qualidade e sem corrosão para garantir que seu fluxo de ar permaneça irrestrito durante a vida útil de suas instalações.
R: Tubos subdimensionados causam velocidade excessiva do ar e graves quedas de pressão. Seu compressor deve trabalhar demais para empurrar o ar através da restrição, aumentando os custos de energia. As altas velocidades também eliminam a umidade condensada dos coletores, transportando água diretamente para ferramentas pneumáticas sensíveis, o que causa ferrugem interna e diminui a vida útil do equipamento.
R: Não. Desaconselhamos estritamente o uso de PVC. Viola os padrões de segurança da OSHA para gases comprimidos. O PVC torna-se quebradiço com o tempo e degrada-se quando exposto a óleos de compressores. Quando o PVC falha sob alta pressão, ele se estilhaça catastroficamente, enviando estilhaços de plástico perigosos e afiados pelo chão da instalação.
R: Taxas de vazão mais altas exigem áreas internas de tubulação maiores. Se você forçar um grande volume de ar através de um tubo estreito, a velocidade (velocidade) aumenta dramaticamente. Esse atrito causa severa perda de pressão. Aumentar o diâmetro do tubo desacelera o ar, reduzindo o atrito e preservando a pressão até o ponto final.
R: Varia muito de acordo com o diâmetro interno do tubo. Geralmente, um único cotovelo de 90 graus pode adicionar de 1 a 5 pés de tubo reto equivalente em atrito. Você deve sempre consultar as tabelas de comprimento equivalente específicas do fabricante para obter cálculos precisos durante a fase de projeto do layout.
