A transição do tubo coletor principal para o ponto de uso representa a zona de vulnerabilidade mais crítica para quedas de pressão e vazamentos no sistema em qualquer instalação. Embora os gerentes de instalações muitas vezes dediquem extensos recursos de engenharia para dimensionar a tubulação coletora, o desempenho real, em última análise, depende muito dos ramais. As conexões de tubulação de ar utilizadas nessas quedas secundárias determinam os verdadeiros pés cúbicos por minuto (CFM) fornecidos diretamente às suas ferramentas e máquinas pneumáticas. Conexões abaixo do padrão inevitavelmente obstruem o fluxo de ar. Eles fazem com que as ferramentas tenham um desempenho inferior e forçam os compressores a trabalharem constantemente. A resolução desses gargalos ocultos requer a seleção estratégica de componentes em cada ponto de entrega. Criamos este guia abrangente para fornecer uma estrutura técnica e operacional para projetar redes de ramais eficientes, compatíveis e altamente escaláveis. Você aprenderá exatamente como avaliar materiais, especificar componentes e garantir conexões sem vazamentos. Ao otimizar esses pontos críticos de transição, você garante que a pressão constante atinja todas as estações de trabalho em toda a área de produção.
Acessórios de ramificação especificados incorretamente são responsáveis pela maioria das quedas de pressão artificiais em sistemas pneumáticos industriais.
As conexões pneumáticas de alumínio tornaram-se o padrão da indústria para novas instalações devido à sua resistência à corrosão e modularidade.
Selecionar os acessórios corretos em T e cotovelo é fundamental para minimizar a turbulência e manter o fluxo de ar constante no ponto de uso.
Avaliar um fornecedor de tubulação de ar industrial exige olhar além dos custos iniciais dos componentes para avaliar a modularidade, a disponibilidade e a conformidade do sistema com a ISO.
Cada queda de ramal introduz fricção em sua rede pneumática. Cada mudança direcional interrompe o fluxo laminar de ar comprimido. Ao instalar componentes de baixa qualidade, você cria imediatamente oportunidades para microvazamentos. Esses vazamentos invisíveis desperdiçam imensas quantidades de energia do compressor ao longo do tempo. de alto desempenho Os conectores de tubulação de ar eliminam esse risco específico. Atualizar suas conexões de ramificação estabiliza diretamente a pressão do sistema. Impede que o compressor de ar gire constantemente para compensar a perda de ar.
O que constitui uma conexão ramificada verdadeiramente de alto desempenho? Definimos o sucesso através de três rigorosos critérios de engenharia. Primeiro, a conexão deve garantir uma vedação sem vazamento sob vibração industrial contínua. Em segundo lugar, deve apresentar restrição mínima de fluxo interno para manter altos os níveis de CFM. Terceiro, necessita de tolerância excepcional à expansão térmica ambiente. Se um conector falhar em qualquer um desses critérios, ele se tornará um passivo para o chão de fábrica.
Os gerentes de instalações muitas vezes ignoram a sombria realidade de implementação de sistemas mais antigos. Encanadores e instaladores de tubos passam horas rosqueando tubos de aço. Eles gastam o mesmo tempo soldando linhas de cobre nas vigas. Este intenso tempo de trabalho frequentemente eclipsa o custo inicial do material dos próprios acessórios. A escolha de conectores modernos reduz drasticamente as horas de instalação. Ele mantém os projetos de atualização de instalações estritamente dentro do cronograma. Uma instalação mais rápida significa menos tempo de inatividade para suas linhas de produção ativas.
Os metais legados dominaram historicamente os chãos de fábrica durante décadas. Tubos de ferro preto e aço galvanizado apresentam graves riscos estruturais ao longo do tempo. A umidade interna inevitavelmente causa incrustações e ferrugem dentro dos tubos de aço. Flocos de ferrugem eventualmente se desprendem das paredes do tubo. Eles viajam rapidamente pelos ramais e obstruem ferramentas pneumáticas sensíveis. Além disso, os sistemas de aço exigem rosqueamento pesado e trabalhoso durante a instalação. Modificar um ramal de aço requer o fechamento de grandes seções da planta.
O cobre oferece confiabilidade significativamente melhor que o aço. Resiste excepcionalmente bem à corrosão interna. Muitas instalações ainda dependem do cobre para fornecer ar limpo. No entanto, o cobre introduz uma elevada volatilidade nos preços dos materiais. Sua instalação também requer mão de obra especializada em brasagem. Os encanadores devem usar chamas abertas para unir os canos. A obtenção de licenças para trabalhos a quente retarda significativamente as atualizações das instalações e introduz riscos de incêndio.

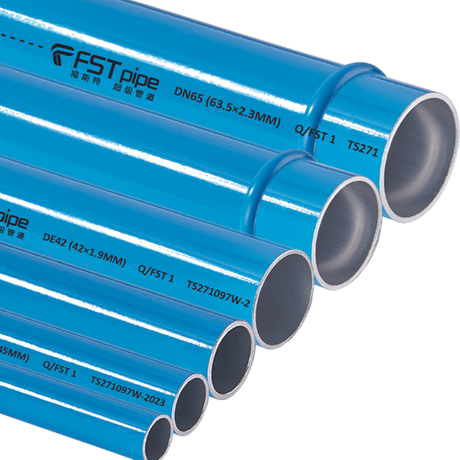

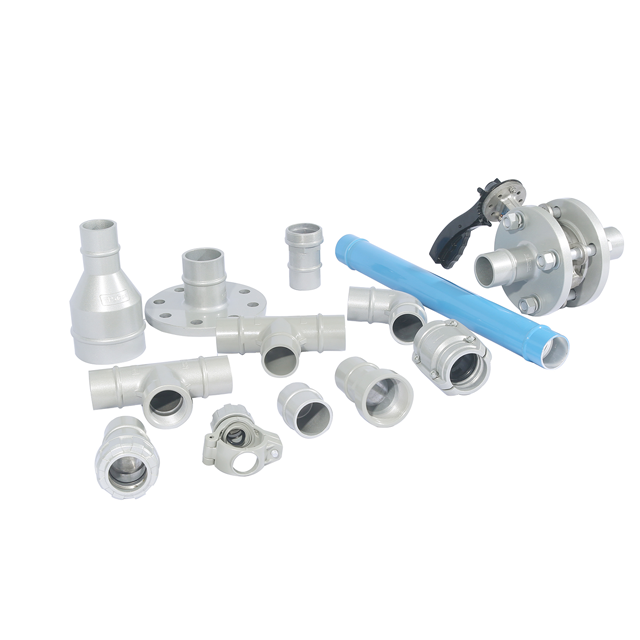

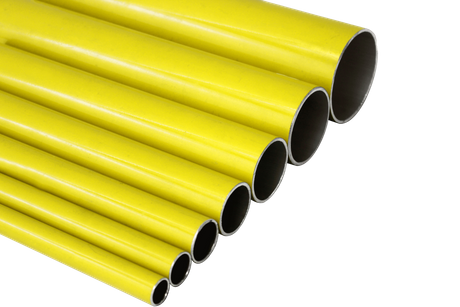

Hoje, as conexões pneumáticas de alumínio servem como padrão reconhecido da indústria. O alumínio estrutural é totalmente ideal para ramais. Permanece notavelmente leve e garante zero corrosão interna. O furo interno liso garante atrito mínimo contra o fluxo de ar. Isso maximiza o fluxo de ar diretamente para a aplicação. Os fabricantes agora utilizam designs push-to-connect ou de compressão para esses sistemas de alumínio. Estas conexões modernas reduzem drasticamente o tempo de inatividade da instalação.
Aviso de segurança: Você nunca deve usar PVC para distribuição de ar comprimido. A OSHA alerta explicitamente contra o uso de PVC em qualquer aplicação pneumática. O ar comprimido armazena grandes quantidades de energia cinética. Se um tubo de PVC se romper sob pressão, ele se estilhaçará e se transformará em estilhaços perigosos. Sempre especifique sistemas metálicos ou de polímeros especializados aprovados para máxima segurança do trabalhador.
Resumo das características do material da tubulação
Tipo de material | Resistência à corrosão | Método de instalação | Perfil de segurança |
|---|---|---|---|
Ferro Negro | Baixo (propenso a ferrugem interna) | Rosqueamento | Seguro (alta pressão de ruptura) |
Cobre | Alto (sem ferrugem) | Brasagem (Trabalho a Quente) | Seguro (excelente durabilidade) |
Alumínio | Excelente (escala zero) | Push-to-connect / Compressão | Seguro (compatível com OSHA) |
PVC | Não aplicável | Soldagem com Solvente | Perigoso (risco de estilhaços) |

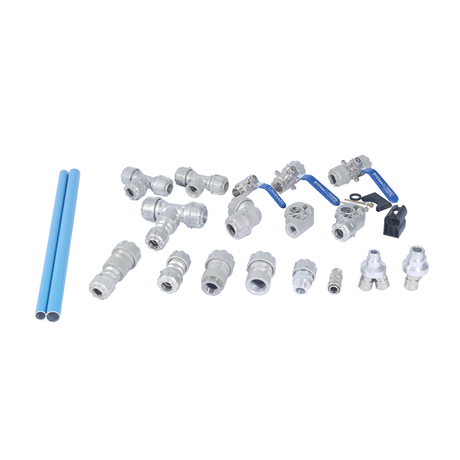

O roteamento adequado de ramais minimiza a turbulência e preserva a energia. Cada curva acentuada de 90 graus cria uma resistência significativa ao fluxo. O ar bate na parede traseira do tee padrão de 90 graus e dos acessórios de cotovelo . Esta colisão agressiva causa quedas imediatas de pressão. É altamente recomendável usar cotovelos extensos. Desenhos abrangentes guiam suavemente o ar comprimido ao redor da curva. Alternativamente, os engenheiros usam ângulos de 45 graus onde o espaço de roteamento permite. Este ajuste simples melhora imensamente a eficiência da ferramenta.
A conexão "Pescoço de Cisne" ou pescoço de ganso representa uma prática recomendada de engenharia crítica. Você nunca deve tocar em um ramal diretamente na parte inferior do cabeçalho principal. A condensação acumula-se naturalmente na parte inferior dos tubos coletores horizontais. Uma torneira inferior drena a água coletada diretamente para suas ferramentas pneumáticas. Em vez disso, ramifique a parte superior do cabeçalho. Direcione o tubo para cima e, em seguida, solte-o na aplicação. Esta configuração específica em T cria uma barreira de gravidade. Ele evita com sucesso que a contaminação por umidade estrague seu maquinário automatizado.
As terminações no ponto de uso requerem igual atenção durante a fase de projeto. O ramal rígido deve eventualmente fazer a transição para acomodar o movimento. Geralmente, ele se conecta a uma mangueira pneumática flexível ou a um acoplador de desconexão rápida na estação de trabalho. Certifique-se de que esses pontos de transição finais correspondam aos requisitos exatos de CFM da ferramenta anexa. Restringir o fluxo de ar na última polegada do sistema anula todos os esforços de otimização anteriores.
Aqui estão alguns erros comuns a serem evitados durante o roteamento de ramais:
Usando cotovelos de encanamento padrão em vez de cotovelos pneumáticos de varredura.
Tocar no galho cai diretamente da parte inferior dos cabeçalhos horizontais.
Subdimensionar a conexão final de desconexão rápida em relação à necessidade de ar da ferramenta.
Deixar de fixar o ramal na parede, permitindo que ele vibre excessivamente.
Um de alta qualidade conector tubo a tubo mantém a integridade do sistema sob forte estresse mecânico. Você deve exigir integridade estrutural rigorosa de cada junta. Os melhores conectores apresentam vedações duplas com anéis de vedação. Eles utilizam anéis de fixação de aço inoxidável para uma aderência absoluta ao exterior do tubo. Seus corpos externos consistem em polímeros de engenharia duráveis ou ligas de alumínio robustas. Essa mecânica precisa garante que o tubo permaneça permanentemente travado sob pressão.
Modularidade e reutilização destacam-se como características igualmente importantes para instalações modernas. Os layouts das fábricas mudam constantemente para acomodar novos produtos. As linhas de produção se movem. Você precisa de conectores que se adaptem rapidamente às novas plantas baixas. Acessórios premium permitem que os gerentes de instalações modifiquem os ramais sem problemas. Você pode estender ou realocar gotas sem cortar novos fios. Você nunca precisa descartar componentes antigos. Este alto grau de modularidade acelera significativamente as reconfigurações das instalações.
A resistência à vibração continua sendo um desafio fundamental para qualquer rede pneumática. Máquinas industriais geram vibrações pesadas e constantes. Prensas de estampagem, máquinas CNC e braços robóticos agitam a infraestrutura circundante. Os conectores de derivação devem absorver essas frequências com segurança. Eles devem manter uma vedação perfeita apesar do choque mecânico contínuo. Procure anéis de vedação de nível comercial especializados, projetados especificamente para ambientes de alta vibração.
Siga este processo numerado ao avaliar a durabilidade industrial de um conector:
Verifique a presença exata da tecnologia de vedação com anel de vedação duplo.
Examine o material do anel de fixação interno para confirmar se ele usa aço inoxidável.
Solicite e revise os dados oficiais de testes de vibração do fabricante.
Certifique-se de que a conexão permite desmontagem e reutilização não destrutivas.
Verifique a classificação de temperatura da conexão para garantir que ela sobreviva ao calor ambiente de fábrica.
A aquisição de componentes confiáveis exige uma avaliação cuidadosa e conhecimento do setor. As equipes de compras e engenharia precisam de dimensões de avaliação rigorosas para terem sucesso. Um fornecedor qualificado de tubulações de ar industrial fornece muito mais do que matérias-primas. Eles fornecem soluções abrangentes e projetadas. Eles atuam como parceiros na otimização do consumo de energia das suas instalações.
Use esta lista de verificação de avaliação ao selecionar fornecedores potenciais:
Compatibilidade do sistema: Eles oferecem um ecossistema completo e de circuito fechado? Você precisa de tubos, válvulas, suportes e acessórios projetados para funcionarem perfeitamente juntos. A mistura de marcas geralmente leva a incompatibilidades de tolerância.
Conformidade e testes: Sempre procure a compatibilidade da ISO 8573-1 em relação à qualidade do ar e contagem de partículas. Exija documentação clara de conformidade com ASME e OSHA. Verifique as classificações explícitas de pressão e temperatura para todas as peças fornecidas.
Estoque e prazos de entrega: As fábricas não podem permitir tempos de inatividade prolongados à espera de peças simples. Avalie os níveis de estoque interno do fornecedor. Eles devem fornecer peças de reposição rapidamente para manter suas linhas de montagem funcionando.
Garantia e suporte: Destaque o imenso valor das garantias de longo prazo do fabricante. Os melhores fornecedores oferecem garantias sem vazamentos de 10 anos. Eles também fornecem assistência valiosa de software de design de sistema para ajudá-lo a otimizar layouts complexos.
A otimização de seus ramais requer um projeto intencional e uma seleção rigorosa de componentes. Usar os acessórios certos se traduz diretamente em contas de energia mais baixas. Isso reduz fundamentalmente o tempo geral de inatividade para manutenção. A atualização de linhas de aço antigas para sistemas modernos de alumínio elimina para sempre a contaminação por ferrugem. A especificação de cotovelos amplos mantém níveis de pressão cruciais diretamente na estação de trabalho.
Incentivamos fortemente os gerentes de instalações a agirem proativamente hoje. Audite sua filial atual imediatamente. Ouça vazamentos de ar óbvios durante turnos silenciosos. Meça as quedas de pressão no ponto de uso usando medidores precisos. Identifique qualquer tubulação de PVC e agende sua remoção imediata.
Tome as medidas necessárias para proteger sua infraestrutura pneumática. Consulte engenheiros de sistema profissionais para auditar seu fluxo de ar. Baixe um catálogo técnico abrangente para especificar com precisão os componentes para sua próxima instalação. A atualização de suas filiais garante desempenho máximo para todas as máquinas automatizadas em sua área de produção.
R: Não recomendamos misturar marcas diferentes. As tolerâncias exatas do diâmetro externo (DE) variam ligeiramente de acordo com o fabricante. A conexão de peças incompatíveis aumenta o risco de microvazamentos e explosões catastróficas. Além disso, misturar marcas anula automaticamente a maioria das garantias do fabricante e compromete a segurança do sistema.
R: As conexões de ar industriais padrão de alumínio normalmente apresentam classificações de pressão máxima entre 190 e 232 PSI. No entanto, esta classificação varia com base nas temperaturas ambiente e de operação. Você deve sempre verificar a folha de especificações técnicas específica do fabricante para confirmar os limites operacionais seguros para o ambiente exato de sua instalação.
R: Sim, eles são altamente seguros, desde que você use componentes de nível industrial em vez de acessórios de encanamento padrão. As conexões push-to-connect de nível comercial utilizam anéis de fixação de aço inoxidável e anéis de vedação com alto teor de nitrila. Esses materiais avançados lidam facilmente com vibrações industriais intensas, expansão térmica e distribuição contínua de ar de alta pressão.
